Многим инженерам и студентам технических специальностей необходимо уметь обращаться с чертежными шрифтами. Дисциплина «Начертательная геометрия» часто практикуется в высших учебных заведениях и колледжах. Одной из особенностей можно считать то, что студента учат как писать чертежным шрифтом, так и уметь обращаться с чертежами. Такое техническое написание требует аккуратности и точного исполнения, так как все эти положения подкреплены ГОСТом. У многих учащихся возникают проблемы с начертанием этих символов, поэтому явление того, что работу возвращают на доработку, не ново. Поэтому нелишним будет разобраться в тонкостях построения чертежного текста.

ГОСТ и чертежные шрифты

Перед тем, как научиться писать чертежным шрифтом, стоит ознакомиться с их видами. Абсолютно любые надписи на чертежах и технических документах выполняются в соответствии с требованием ГОСТ. Для чертежного шрифта существуют отдельные правила начертания текста, закрепленные ГОСТом 2.304-81. Этот документ вводит ограничения на чертежное написание, деля его на две группы:

Тип шрифта А. Подразделяется на две подгруппы: без наклона, где толщина линий «d» относится к высоте «h» как 1/14, и с наклоном, где выполняется то же соотношение, только учитывая наклон на 75 градусов вправо.
Тип шрифта Б. Также разделяется на две категории: без наклона и с наклоном. В этих группах соотношение толщины линии зависит от высоты прописных букв как 1/10. Группа с наклоном представляет собой символы, которые пишутся под углом 75 градусов.

Чаще всего на практике учатся писать чертежный шрифт как в тетрадях, так и на форматах А4 и А3. Популярностью пользуется шрифт категории Б.

Размеры букв и цифр для шрифта типа Б

ГОСТом предусмотрено использование следующих размеров шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40 (чаще всего применяют первые пять размеров). Не стоит забывать, что при начертании надписей на чертежной и технической документации, нужно соблюдать размерность шрифта и следить за последовательностью обводки символов. При выполнении заданий по начертательной геометрии и инженерной графике рекомендуют использовать шрифт группы Б с наклоном 75 градусов.

Следует запомнить, что высота шрифта определяется заглавными буквами, а не прописными, которые идут на порядок ниже.

Вспомогательная сетка

Чтобы правильно писать чертежным шрифтом, как это делают специалисты, необходимо освоить технику написания символов. Принято, что при обводке букв и цифр, вертикальные и наклонные элементы выполняются движением снизу-вверх, горизонтальные — слева-направо, а закругленные — вниз и влево либо вниз и вправо.

Для более точного написания используют вспомогательную сетку, которая служит опорным объектом для обводки символов. Вспомогательная сетка чертится в соответствии с наклоном символов. Шаг линий зависит от параметра толщины линии шрифта. Следовательно, линий понадобится столько, сколько требуется для написания текста чертежным шрифтом.

При точном построении сетки достаточно просто построить нужный символ, ориентируясь на таблицу с размерами. Одна из основных ошибок студентов — плохое закругление краев. Радиусы скругления тоже необходимо соблюдать, так как скругления на некоторых буквах очень ярко выражены (например, буква «Ф»).

Этот способ крайне неудобен для регулярного использования. Он занимает слишком много времени для построения и неудобен в процессе корректировки неточностей/излишеств.

Упрощенная вспомогательная сетка

Довольно оптимальный способ построения заключается в использовании облегченной версии сетки. Поэтому перед тем, как писать чертежным шрифтом, необходимо построить упрощенную сетку. Достаточно провести две горизонтальные линии, которые ограничивают высоту букв и символов (некоторые проводят третью линию, отделяющую половину высоты). Затем отмеряют расстояние, равное ширине буквы на горизонтальных линиях, следом проводится прямая, проходящая через отмеренное расстояние. В получившейся сетке обводят необходимую цифру или букву. Обычно это делается от руки в приблизительных пропорциях с табличными изображениями, но этот способ намного удобнее и эффективнее.

Среднюю линию можно также провести таким образом, что она будет ограничивать высоту прописных букв. Стоит обратить внимание на то, что цифра 3 имеет два разных написания.

Источник

Основные параметры

По ГОСТу буквы и цифры чертежного шрифта отличаются от обычных знаков чёткостью, строгостью, лёгкой читаемостью и узнаваемостью.

Начертания прямые, понятные, так как из всех классов они удобны для чтения и зрительного восприятия. При нанесении соблюдается между линией строки и знаком угол в 75 градусов. Согласно некоторым нововведениям, строительную документацию можно вести, используя шрифт без наклона.

Нужно править размерами символов, ориентируясь по высоте (h) прописной буквы. Параметр измеряется относительно основания строки, но перпендикулярно листу. Рекомендуется писать нижние части Д, Ц и Щ, а верх Й с учётом расстояний между строчками.

Перечень других обозначений для прописных элементов:

Толщина (d) равна 0,1h.
Ширина (g) может бывать двух значений: 6d или 0,6h. Для Ю, Ы, Ц, Х, М, Д, А d равно 0,7. Образцы букв чертежного шрифта со значением 0,8d: Ъ, Ш. Для С, З и Г характерно 0,5d.

У строчных символов русского алфавита длина равняется 0,7h. Если используется 10 тип шрифта, тогда нужно правильно писать строчные буквы (высота 7 мм). Нижние и верхние части символов имеют размер 3d. Их ширина обозначается g. Величина равняется 5d. Из таблицы букв с размерами для чертежного шрифта под исключение попадают з, с (4d).

Выполнение работы от руки

В помощь студентам и новичкам разработана специальная сетка для написания символов от руки. Для упрощения предстоящей работы график наносится на миллиметровку. Сетка образовывается из тонких вспомогательных линий, между которыми вписываются буквы. Шаг, с которым наносится основа, зависит от значения d.

Для заполнения сетки и документации новички должны использовать узкий набор символов. Их вид и параметры должны определяться шириной (узкая, широкая), насыщенностью (светлая, жирная), начертанием (прямое, курсивное). Если необходимо записать формулу из геометрии, алгебры, физики, рекомендуется руководствоваться аналогичными правилами.

Дополнительные характеристики шрифта:

контраст;
чёткость;
ёмкость;
различимость;
удобочитаемость.

Нормативные акты

Чертёжный шрифт (ЧШ) считается основой в работе инженеров и архитекторов. До 90-х годов специалисты писали символы вручную, используя трафарет, линейку. С 1996 года компания Ascon Ltd оцифровала буквы и числа с учётом ГОСТа. При необходимости пользователи могут скачать из глобальной сети нужное название и номер ЧШ.

Шрифт спроектирован по требованиям Единого Конструкторного Бюро (ЕСКД). Они соответствуют международным стандартам от 1982 года. ГОСТ 2 .304−81 распространён на все виды технической документации.

Необходимость в появлении ЕСКД связана с потребностью разработки общих правил оформления и заполнения графиков. Это обеспечит их понимание в любой отрасли промышленности. В задачи системы входит унификация параметров и форм чертежей. Создавая проекты по ГОСТу, специалисты получают возможность представлять на мировом рынке конкурентоспособные изделия.

Стандарты системы

ЕСКД в Российской Федерации считается нормативным документом, который устанавливает единые правила оформления чертежей для промышленной отрасли, строительства, транспорта, учебного заведения.

Нормативный документ должен соблюдаться всеми предприятиями, организациями, учебными заведениями, отдельными лицами, которые разрабатывают проект на его основе. Чтобы правильно сделать чертёж, рекомендуется следить за обновлением стандартов. Подобная процедура проводится компетентным органом периодически.

ЧШ пользуются спросом не только среди специалистов, но и среди студентов. При написании необходимо соблюдать некоторые правила. Надписи на графике выполняются от руки. Соблюдается высота знаков, равная более 3,5 мм. Рекомендуется писать буквы по частям. Чтобы выполнить прямолинейные элементы букв, рука должна двигаться сверху вниз либо слева направо.

Закруглённые символы пишутся вниз и влево либо вниз и вправо. Равные части элементов выполняются одним приёмом. Таким способом вырабатывается автоматизм при их написании. Дополнительно выдерживается заданный наклон элементов.

Рекомендуется использовать направляющие штрихи, следовать конструкции букв. Если выдерживать нормальное расстояние между символами, тогда зрительно документ будет казаться одинаковым. На график нужно наносить надписи аккуратно.

Цифровой вариант

Для экономии времени современные строительные компании используют ЧШ в цифровом формате. С его помощью специалисты могут сосредоточиться на проектировании, а не на правильном построении букв, цифр. ГОСТовский цифровой вариант даёт гарантию соблюдения стандартов, что минимизирует возможность допустить ошибки при выполнении работы.

Основные шрифты, которые используются для заполнения форм:

GOST Type A.
GOST Type AU.

Между ними существуют различия в написании букв «И», «Ё», «Ж», «Ю», «Х» и «М». Отличия незначительные, поэтому неопытные архитекторы и специалисты других сфер деятельности их найти не смогут. Спектр использования привычных чертёжных шрифтов выходит за рамки применения только в черчении, при оформлении технических документов.

Креативные дизайнеры часто используют электронный вариант в своих творческих работах. За счёт развития новых технологий появилась возможность подключить ЧШ к нужному веб-ресурсу. Такое событие существенно расширило потенциал создания проектов.

Некоторые программы эффективно работают со шрифтами, которые используются в черчении. Они отлично вписываются в дизайн веб-страницы научного, строительного, инженерного характера. В чертежах можно использовать прямой либо наклонный чертежный шрифт ГОСТ (соблюдается угол в 75°). Для начертания наклона используются два угольника.

Принцип публикации заголовков и надписей сохраняется. Изменяется направление вертикальных линий сетки. Чтобы выполнить средние элементы букв, проводится горизонтальная прямая по центру. Для написания З, О, Ф, Ю понадобится провести дополнительные две горизонтальные линии, которые указывают границы округлений.

Чтобы правильно ввести данные, рекомендуется воспользоваться онлайн-трафаретами. Для начинающих строителей отдельно разработаны обучающие программы по составлению чертежей, оформлению документации (Autocad, Inventor). Для трёхмерного проектирования подходит сервис SolidWorks. В полной версии предусмотрены расчёты и нужные модули.

Профессионалы чаще работают с сервисом ThinkDesign 2013. Там можно решать задачи по разработке конструкторской документации разной сложности. Одновременно предоставляется возможность использовать наработки, которые созданы в другой системе, к примеру, Autocad.

Чтобы работать над проектом коллективно, предусмотрен сервис Catia. В нём разработаны модули по автоматизации и управлению инженерных работ. ArCon является ещё одной современной программой для разработки проектов в области архитектуры и дизайна. Используется строителями при возведении объектов. При выборе программы учитывается вид деятельности (дизайн, моделирование). Сервисы предназначены для профессионалов — платные, а упрощенные — бесплатные.

Источник

Шрифт (от нем. Schrift) — это рисунок, начертание букв ка кого-либо алфавита, цифр и знаков.

Шрифты чертежные (ГОСТ 2.304-81) предназначены для выполнения надписей, начертания условных знаков и размерных чисел на чертежах. Для выполнения надписей в черчении используют ГОСТ. ГОСТ устанавливает номера чертежных шрифтов (1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40) русского, латинского и других алфавитов.

Первый стандарт «Шрифты для надписей» был разработан и утвержден в 1919 г.

Номер шрифта соответствует высоте (h) прописной буквы. Например, шрифт № 5 имеет высоту прописной буквы, равную 5 мм.

Высота буквы измеряется перпендикулярно к основанию строки. Шрифт выполняется с наклоном в 75° (ГОСТом допускается выполнять надписи чертежным шрифтом без наклона).

Для удобства написания букв чертежного шрифта выстраивают вспомогательную сетку (рис. 35), которую выполняют следующим образом. Проводят нижнюю и верхнюю линии строки, расстояние между которыми равно высоте прописной буквы. Откладывают на нижней линии строки ширину букв и расстояние между ними (табл. 3).

Используя углы 45° и 30° угольников, строят наклон букв в строке, равный 75°.

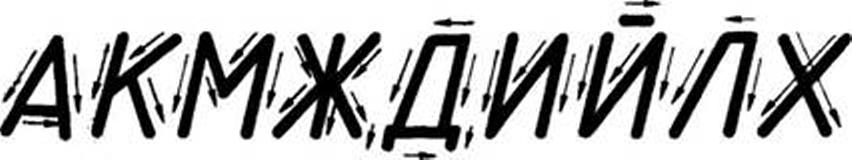

Рассмотрите начертание букв чертежного шрифта (рис. 35- 37). Они различаются наличием горизонтальных, вертикальных, наклонных линий и закруглений, шириной и высотой. На рисунках показана (стрелками) последовательность начертания каждой буквы.

Рис. 35. Начертание прописных букв, состоящих из горизонтальных и вертикальных элементов, и построение вспомогательной сетки

рис. 36. Начертание прописных букв, состоящих из горизонтальных, вертикальных и наклонных элементов

Рис. 37. Начертание прописных букв, состоящих из прямолинейных и криволинейных элементов

Рис. 38. Начертание строчных букв, отличающихся от начертания прописных букв

Как вы, наверное, уже заметили, начертания многих строчных и прописных букв не отличаются между собой, например К — к, О — о и др. Начертание некоторых строчных букв отличается от начертания прописных (рис. 38).

При выполнении надписей следует учитывать, что нижние элементы прописных букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет расстояния между строк.

3. Размеры букв чертежного шрифта

Несмотря на то что расстояние между буквами определено стандартом, оно должно изменяться в зависимости от того, какое начертание имеют рядом стоящие буквы. Например, в слове РАБОТА (рис. 39, а) расстоянием между буквой P и A, T и А необходимо пренебречь (т. е. расстояние должно быть равно нулю), поскольку их начертание зрительно создает достаточный межбуквенный просвет. По этой же причине стандартное расстояние между буквами Б и О, 0 и T следует сократить вполовину. Если такими условиями пренебречь, то буквы в слове будут как бы рассыпаться (рис. 39, б).

Рис. 39. Учет межбуквенного просвета при написании слов: а — правильно; б — неправильно

Рис. 40. Цифры и знаки

Начертание цифр и знаков показано на рисунке 40. (При выполнении чертежей выбирайте высоту шрифта не менее 3,5 мм.)

На чертежах и схемах кроме размерных чисел наносят различные надписи как в графах основной надписи (угловом штампе), так и на поле чертежа — надписи с обозначением изображений, а также надписи, относящиеся к отдельным элементам изображаемого изделия или здания. Надписи должны быть ясными и четкими.

ГОСТ 2.304-81*
устанавливает шрифты для надписей, наносимых на чертежах и технических документах всех отраслей промышленности и строительства. Чертежные шрифты характеризуются простотой конструкции букв, цифр и знаков. Для лучшего восприятия конструкции шрифта его построение показано на вспомогательной сетке (рис.1 а, б), шаг линий которой зависит от толщины линий шрифта. Наклон букв и цифр данного шрифта к основанию строки равен примерно 75°.

Рис.1. Чертежный шрифт с наклоном (тип Б): а — прописные буквы, б — строчные буквы, в — арабские цифры

Размер шрифта характеризуется высотой h
прописных букв в миллиметрах (см таблицу).

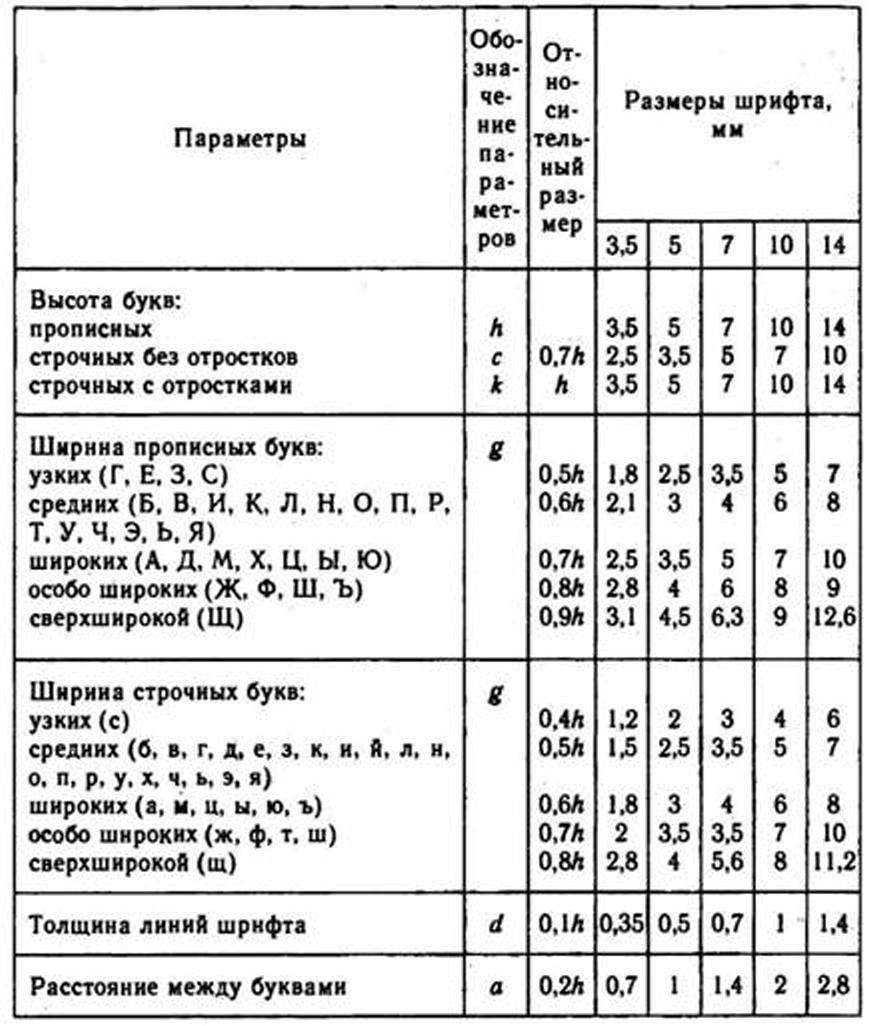

Таблица Размеры букв и цифр чертежного шрифта типа Б по ГОСТ 2.304-81*

Параметры шрифта	Обоз на- ч ение	Относител ьный размер	Размеры, мм
Размер шрифта: Высота прописных букв Высота строчных букв		(10/10)h 10d (7/10)h 7d	2,5 3,5 5 7 10 14 20 1,8 2,5 3,5 5 7 10 14
Расстояние между буквами		(2/10)h 2d	0,5 0,7 1 1,4 2 2,8 4
Минимальный шаг строк		(17/10)h 17	4,3 6 8,5 12 17 24 34
Минимальное расстояние между словами		(6/10)h 6d	1,5 2,1 3 4,2 6 8,4 12
Толщина линий шрифта			0,25 0,35 0,5 0,7 1 1,4 2

П р и м е ч а н и е: g
-наибольшая ширина буквы, g=6/10h

Установлены следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Параметры шрифта зависят от размера шрифта h
или от толщины линии шрифта d
, равной 1/10h (рис. 2, а).
Высота строчных букв с
определяется из отношения их высоты (без отростков h
) к размеру шрифта h
и составляет с = 7/10h
.
Ширина большинства прописных букв равна б/10h (6d). Ширина букв А, Д, М, X, Ы, Ю- 7/10h
(7d), а букв Ж, Ф, Щ, Ъ — 8/10d
(8d).
Ширина строчных букв и арабских цифр, кроме цифры 1, составляет 5/10h
(5d). В 16 случаях конструкция строчных букв повторяет прописные.

Рис.2. Основные типы шрифта и параметры в конструкции букв:

а — шрифт с наклоном (тип Б), б — без наклона (тип Б), в — построение шрифта по вспомогательной сетке, г — построение шрифта с толщиной линий, равной 1/14 высоты прописных букв (тип А)

Скругленные участки прописных букв выполняют в пределах двух толщин (2d) линий шрифта.

Расстояние а
между буквами, соседние линии которых не параллельны между собой (например, ГА, AT), может быть уменьшено наполовину, т. е. на толщину d
линии шрифта. Цифру 1
размещают на расстоянии от смежных цифр и букв, равном 2/10h. На рис. 1в
дан вариант выполнения цифры 3.

Минимальным расстоянием между словами е
, разделенными знаком препинания, является расстояние между знаком препинания и следующим за ним словом. Минимальный шаг строк b
, или расстояние между основаниями строк, составляет 17/10h
. Таким образом, величина промежутка между строками прописных букв должна быть не менее высоты строчных букв — 7/10h
.

При выполнении надписей применяют также чертежный шрифт без наклона (рис. 2, б), имеющий те же размеры и параметры, что и шрифт с наклоном.

ГОСТ 2.304-81* устанавливает еще два чертежных шрифта — с наклоном и без наклона — таких же размеров, но другого типа (рис, 2, в, г), в которых толщина линии шрифта d
составляет 1/14h
.

Выполнение надписей.

Прежде чем приступить к выполнению надписи, надо хорошо изучить конструкцию букв и цифр шрифта, которым будет исполнена надпись.
При выполнении надписей между двумя параллельными линиями, проведенными на расстоянии, которое соответствует высоте прописных букв, посередине можно провести еще одну линию (рис, 3, а). В большинстве случаев в конструкции букв средние горизонтальные участки линий проводят выше середины высоты прописных букв и цифр. Надписи, заголовки могут состоять только из прописных (заглавных) букв или из прописных и строчных букв (рис. 3, б).

Рис.3. Параметры шрифта (тип Б) (а) и приемы выполнения надписей (б)

При выполнении надписи определяют место для нее и задаются размером шрифта. После этого, если надпись крупная, т. е. высота букв больше 7 мм, необходимо:
— на отведенном для надписи месте провести две параллельные линии на расстоянии, соответствующем высоте букв;
— от начала надписи разметить по масштабной линейке ширину всех букв, расстояние между ними и разрыв между словами;
— через полученные точки разбивки провести параллельные прямые под углом, соответствующим углу наклона шрифта;
— в полученные четырехугольники вписать соответствующие буквы.

Указанный порядок выполнения надписей рекомендуется как для крупных, так и для мелких надписей. В дальнейшем, когда шрифт будет хорошо изучен, при выполнении мелких надписей можно не строить четырехугольники для каждой буквы и цифры, а провести ряд произвольных штрихов под углом, принятым для данного шрифта. Эти штрихи помогут выдержать одинаковый наклон букв и цифр в надписи. Овладев в совершенстве шрифтом, можно не наносить вспомогательные штрихи, однако две параллельные линии, устанавливающие высоту надписи, проводить надо обязательно. Хорошо изучив конструкции букв и цифр, можно при выполнении надписей ширину букв и цифр и промежутки между ними брать на глаз, выдерживая соотношения, принятые для шрифта, который используют в надписи. Для некоторых шрифтов существуют трафареты, применение которых облегчает выполнение надписей карандашом. Если надпись делают тушью, то предварительно намечают ее в карандаше, а затем обводят тушью.

УРОК № 4 Дата проведения:

Тема:

«Чертежный шрифт. Буквы, цифры, знаки».

Тип урока

:
комбинированный.

Цели урока:

—
познакомить с чертёжным шрифтом и особенностью написания букв, цифр, знаков;

Задачи:

Дать представление о самых известных видах шрифта;

Кратко ознакомить с элементами букв и основными параметрами шрифта;

Дать понятие об идеи конструирования простейшего стандартного чертежного шрифта и научить его писать;

Воспитывать аккуратность, усидчивость;

Оборудование:

чертежные инструменты, тетрадь, учебник,
плакаты.

Ход урока:

I

. Организация учащихся на уроке.

Приветствие, проверка явки учащихся, проверка готовности к уроку, заполнение журнала.

II

. Сообщение темы, целей урока.

III

. Работа по теме урока:

Эволюция письменности.

Появление иероглифического письма;
Первые книги были глиняные, писали текст деревянной палочкой- клином (клинопись);

Появление буквенно-звукового письма, алфавита.
Изобретение алфавита (16 в. до н. э.) — прорыв в культуре человечества. Место открытия — Синайский полуостров, население — семиты.

Славянская азбука — кириллица была разработана на основе греческого письма, дополненного знаками Кириллом и Мифодием.

В Европе книгопечатание было изобретено в
XV
в.

В 1454 г. Иоганн Гутенберг первую книгу Библию напечатал механическим способом (нем. г. Майне)

В 1564 г. Иван Федоров и его помощник Петр Мстиславец издали первую на Руси печатную книгу « Апостол»

В эпоху зарождения механического книгопечатания появилось слово «ШРИФТ».
В переводе с немецкого
Schrift
означает письмо, имеет два значения:
рисунок, начертание;
типографский материал в виде букв и других знаков, применяемый для набора в печати

История развития шрифта в каждой стране, у каждого народа, в разные периоды богата и разнообразна.

В 13 в. в Европе — готическое письмо

В 15 в. в эпоху Возрождения — гуманистическое письмо

В 15 в. на Руси — скоропись

В 17 в. -каллиграфический шрифт

При Петре1 упрощена трудная славянская вязь, появился гражданский шрифт

В 1708 г. Печатный Двор выпустил « Геометрию» — первую книгу гражданской азбуки

Виды шрифтов: типографские, архитектурные, чертежные и др.

Гарнитура

— это набор художественных решений, отличающих данный шрифт от других.

Шрифты отличаются по:

контрастности, пропорциональности, насыщенности, наклону.

Классификация шрифта:

тип антиквы, брусковые, рубленые, свободные.

ШРИФТ ЧЕРТЕЖНЫЙ ГОСТ 2.304 -81

Требования:

должны быстро выполняться, легко читаться и давать хороший отпечаток при размножении чертежей.

Шрифт

— это рисунок, начертание букв какого-либо алфавита, цифр и знаков.

Первый стандарт « Шрифты для надписей» был разработан и утвержден в 1919 г.

Стандарт устанавливает и определяет высоту и ширину букв и цифр, толщину линий обводки, расстояние между буквами, словами, строками.

ГОСТ устанавливает номера чертежных шрифтов:
1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Существует два типа шрифта: тип А и тип Б,
тип Б с наклоном 75 °
, размер шрифта определяется высотой
h
в мм, расстояние между буквами в словах
2 мм

между словами
6 мм,

высота букв и цифр чертежного шрифта —
3,5 мм,

буквы и цифры пишут карандашом
ТМ.

По конструкции прописные и строчные буквы чертежного шрифта делятся на группы.

По пропорциям делятся на две группы: широкие и узкие

широкие имеют ширину равную высоте

узкие — ширину равную высоте предыдущего размера шрифта

Вывод:

Сейчас популярны компьютерные шрифты — фонты. Несмотря на новейшие технологии, чтобы понять красоту различных шрифтов, дать им эстетическую оценку и сделать грамотный выбор того или иного вида шрифта надо знать начала шрифтовой грамоты и уметь своей рукой выполнить хотя бы одну шрифтовую работу.

Этот небольшой сегодня с вами проведенный урок — лишь малая часть введения в древнейшую культуру письменности мировой цивилизации и элемент общей культуры человека.

. Подведение итогов урока.

Домашнее задание: § 2, п. 2.4.

ГОСТ и чертежные шрифты

Тип шрифта А. Подразделяется на две подгруппы: без наклона, где толщина линий «d» относится к высоте «h» как 1/14, и с наклоном, где выполняется то же соотношение, только учитывая наклон на 75 градусов вправо.
Тип шрифта Б. Также разделяется на две категории: без наклона и с наклоном. В этих группах соотношение толщины линии зависит от высоты прописных букв как 1/10. Группа с наклоном представляет собой символы, которые пишутся под углом 75 градусов.

Размеры букв и цифр для шрифта типа Б

Вспомогательная сетка

1. Правила оформления чертежей

1.1. Понятие о стандартах ЕСКД
. Если бы каждый инженер или чертежник выполнял и оформлял чертежи по-своему, не соблюдая единых правил, то такие чертежи были бы не понятны другим. Чтобы избежать этого, в СССР приняты и действуют государственные стандарты Единой системы конструкторской документации (ЕСКД).

Стандарты ЕСКД — это нормативные документы, которые устанавливают единые правила выполнения и оформления конструкторских документов во всех отраслях промышленности. К конструкторским документам относят чертежи деталей, сборочные чертежи, схемы, некоторые текстовые документы и пр.

Стандарты установлены не только на конструкторские документы, но и на отдельные виды продукции, выпускаемой нашими предприятиями. Государственные стандарты (ГОСТ) обязательны для всех предприятий и отдельных лиц.

Каждому стандарту присваивается свой номер с одновременным указанием года его регистрации.

Стандарты время от времени пересматривают. Изменения стандартов связаны с развитием промышленности и совершенствованием инженерной графики.

Впервые в нашей стране стандарты на чертежи были введены в 1928 г. под названием «Чертежи для всех видов машиностроения». В дальнейшем они заменялись новыми.

1.2. Форматы
. Основная надпись чертежа. Чертежи и другие конструкторские документы промышленности и строительства выполняют на листах определенных размеров.

Для экономного расходования бумаги, удобства хранения чертежей и пользования ими стандарт устанавливает определенные форматы листов, которые обводят тонкой линией. В школе вы будете пользоваться форматом, размеры сторон которого 297X210 мм. Его обозначают А4.

Каждый чертеж должен иметь рамку, которая ограничивает его поле (рис. 18). Линии рамки — сплошные толстые основные. Их проводят сверху, справа и снизу на расстоянии 5 мм от внешней рамки, выполняемой сплошной тонкой линией, по которой обрезают листы. С левой стороны — на расстоянии 20 мм от нее. Эту полоску оставляют для подшивки чертежей.

Рис. 18. Оформление листа формата А4

На чертежах в правом нижнем углу располагают основную надпись (см. рис. 18). Форму, размеры и содержание ее устанавливает стандарт. На учебных школьных чертежах вы будете выполнять основную надпись в виде прямоугольника со сторонами 22X145 мм (рис. 19, а). Образец заполненной основной надписи показан на рисунке 19, б.

Рис. 19. Основная надпись учебного чертежа

Производственные чертежи, выполняемые на листах формата А4, располагают только вертикально, а основную надпись на них — только вдоль короткой стороны. На чертежах других форматов основную надпись можно располагать и вдоль длинной, и вдоль короткой стороны.

В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной, так и вдоль короткой стороны листа.

Прежде чем начинать выполнение чертежа, лист прикладывают к чертежной доске. Для этого прикрепляют его одной кнопкой, например, в левом верхнем углу. Затем на доску кладут рейсшину и располагают верхний край листа параллельно ее кромке, как показано на рисунке 20. Прижав лист бумаги к доске, прикрепляют его кнопками сначала в правом нижнем углу, а затем в остальных углах.

Рис. 20. Подготовка листа к работе

Рамку и графы основной надписи выполняют сплошной толстой линией.

Какие размеры имеет лист формата А4? На каком расстоянии от внешней рамки надо проводить линии рамки чертежа? Где помещают основную надпись на чертеже? Назовите ее размеры. Рассмотрите рисунок 19 и перечислите, какие сведения в ней указывают.

1.3. Линии.
При выполнении чертежей применяют линии различной толщины и начертания. Каждая из них имеет свое назначение.

Рис. 21. Линии чертежа

На рисунке 21 дано изображение детали, называемой валиком. Как видите, чертеж детали содержит разные линии. Для того чтобы изображение было всем понятно, государственный стандарт устанавливает начертание линий и указывает их основное назначение для всех чертежей промышленности и строительства. На уроках технического и обслуживающего труда вы уже применяли различные линии. Вспомним их.

В заключение следует отметить, что толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже.

Сведения о линиях чертежа даны на первом форзаце.

Каково назначение сплошной толстой основной линии?
Какая линия называется штриховой? Где она используется? Какова толщина этой линии?
Где используется на чертеже штрихпунктирная тонкая линия? Какова ее толщина?
В каких случаях на чертеже используют сплошную тонкую линию? Какой толщины она должна быть?
Какой линией показывают на развертке линию сгиба?

На рисунке 23 вы видите изображение детали. На нем цифрами 1,2 и т. д. отмечены различные линии. Составьте в рабочей тетради таблицу по данному образцу и заполните ее.

Рис. 23. Задание для упражнений

ПРИМЕР № 1

Приготовьте лист чертежной бумаги формата А4. Вычертите рамку и графы основной надписи по размерам, указанным на рисунке 19. Проведите различные линии, как показано на рисунке 24. Можно выбрать и другое расположение групп линий на листе.

Рис. 24. пример № 1

Основную надпись можно расположить как вдоль короткой, так и вдоль длинной стороны листа.

1.4. Шрифты чертежные
. Размеры букв и цифр чертежного шрифта. Все надписи на чертежах должны быть выполнены чертежным шрифтом (рис. 25). Начертание букв и цифр чертежного шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину линий обводки, расстояние между буквами, словами и строчками.

Рис. 25. Надписи на чертежах

Пример построения одной из букв во вспомогательной сетке показан на рисунке 26.

Рис. 26. Пример построения буквы

Шрифт может быть как с наклоном (около 75°), так и без наклона.

Стандарт устанавливает следующие размеры шрифта: 1,8 (не рекомендуется, но допускается); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. За размер (h) шрифта принимается величина, определяемая высотой прописных (заглавных) букв в миллиметрах. Высота буквы измеряется перпендикулярно к основанию строки. Нижние элементы букв Д, Ц, Щ и верхний элемент буквы Й выполняют за счет промежутков между строками.

Толщину (d) линии шрифта определяют в зависимости от высоты шрифта. Она равна 0,1h;. Ширину (g) буквы выбирают равной 0,6h или 6d. Ширина букв А, Д, Ж, М, Ф, X, Ц, Щ, Ш, Ъ, Ы, Ю больше этой величины на 1 или 2d (включая нижние и верхние элементы), а ширина букв Г, 3, С меньше на d.

Высота строчных букв примерно соответствует высоте следующего меньшего размера шрифта. Так, высота строчных букв размера 10 равна 7, размера 7 равна 5 и т. д. Верхние и нижние элементы строчных букв выполняются за счет расстояний между строками и выходят за строку на 3d. Ширина большинства строчных букв равна 5d. Ширина букв а, м, ц, ъ равна 6d, букв ж, т, ф, ш, щ, ы, ю — 7d, а букв з, с — 4d.

Расстояние между буквами и цифрами в словах принимают равным 0,2h или 2d, между словами и числами -0,6h или 6d. Расстояние между нижними линейками строк берут равным 1,7h или 17d.

Стандарт устанавливает и другой тип шрифта — тип А, более узкий, чем только что рассмотренный.

Высота букв и цифр на чертежах, выполненных в карандаше, должна быть не менее 3,5 мм.

Начертание латинского алфавита по ГОСТу показано на рисунке 27.

Рис. 27. Латинский шрифт

Как писать чертежным шрифтом
. Оформлять чертежи надписями надо аккуратно. Нечетко сделанные надписи или небрежно нанесенные цифры разных чисел могут быть неправильно поняты при чтении чертежа.

Чтобы научиться красиво писать чертежным шрифтом, вначале для каждой буквы чертят сетку (рис. 28). После овладения навыками написания букв и цифр можно проводить только верхнюю и нижнюю линии строки.

Рис. 28. Примеры выполнения надписей чертежным шрифтом

Контуры букв намечают тонкими линиями. Убедившись, что буквы написаны правильно, обводят их мягким карандашом.

Для букв Г, Д, И, Я, Л, М, П, Т, X, Ц, Ш, Щ можно провести только две вспомогательные линии на расстоянии, равном их высоте А.

Для букв Б, В, Е, Н. Р, У, Ч, Ъ, Ы, Ь. Я между двумя горизонтальными линиями следует добавить посредине еще одну, но которой выполняют средние их элементы. А для букв 3, О, Ф, Ю проводят четыре линии, где средние линии указывают границы скруглений.

Для быстрого выполнения надписей чертежным шрифтом иногда пользуются различными трафаретами. Основную надпись вы будете заполнять шрифтом 3,5, название чертежа — шрифтом 7 или 5.

Чему соответствует размер шрифта?
Чему равна ширина прописных букв?
Чему равна высота строчных букв размера 14? Чему равна их ширина?

Выполните в рабочей тетради но заданию учителя несколько надписей. Можете, например, написать свою фамилию, имя, домашний адрес.
Заполните основную надпись на листе графической работы № 1 следующим текстом: чертил (фамилия), проверил (фамилия учителя), школа, класс, чертеж № 1, название работы «Линии».

1.5. Как наносят размеры
. Для определения величины изображенного изделия или какой-либо его части но чертежу на нем наносят размеры. Размеры разделяют на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Угловой размер характеризует величину угла.

Линейные размеры на чертежах указывают в миллиметрах, но обозначение единицы измерения не наносят. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения.

Общее количество размеров на чертеже должно быть наименьшим, но достаточным для изготовления и контроля изделия.

Правила нанесения размеров установлены стандартом. Некоторые из них вы уже знаете. Напомним их.

1. Размеры на чертежах указывают размерными числами и размерными линиями. Для этого сначала проводят выносные линии перпендикулярно отрезку, размер которого указывают (рис. 29, а). Затем на расстоянии не менее 10 мм от контура детали проводят параллельную ему размерную линию. Размерная линия ограничивается с двух сторон стрелками. Какой должна быть стрелка, показано на рисунке 29, б. Выносные линии выходят за концы стрелок размерной линии на 1…5 мм. Выносные и размерные линии проводят сплошной тонкой линией. Над размерной линией, ближе к ее середине, наносят размерное число.

Рис. 29. Нанесение линейных размеров

2. Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Так, на рисунке 29, в сначала нанесен размер 5, а затем 26, чтобы выносные и размерные линии на чертеже не пересекались. Расстояние между параллельными размерными линиями должно быть не менее 7 мм.

3. Для обозначения диаметра перед размерным числом наносят специальный знак — кружок, перечеркнутый линией (рис. 30). Если размерное число внутри окружности не помещается, его выносят за пределы окружности, как показано на рисунке 30, в и г. Аналогично поступают при нанесении размера прямолинейного отрезка (см. рис. 29, в).

Рис. 30. Нанесение размера окружностей

4. Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R (рис. 31, а). Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкой с одной стороны, упирающейся в точку дуги окружности.

Рис. 31. Нанесение размеров дуг и угла

5. При указании размера угла размерную линию проводят в виде дуги окружности с центром в вершине угла (рис. 31, б).

6. Перед размерным числом, указывающим сторону квадратного элемента, наносят знак «квадрата» (рис. 32). При этом высота знака равна высоте цифр.

Рис. 32. Нанесение размера квадрата

7. Если размерная линия расположена вертикально или наклонно, то размерные числа располагают, как показано на рисунках 29, в; 30; 31.

8. Если деталь имеет несколько одинаковых элементов, то на чертеже рекомендуется наносить размер лишь одного из них с указанием количества. Например, запись на чертеже «3 отв. 0 10» означает, что в детали имеются три одинаковых отверстия диаметром 10 мм.

9. При изображении плоских деталей в одной проекции толщина детали указывается, как показано на рисунке 29, в. Обратите внимание, что перед размерным числом, указывающим толщину детали, стоит латинская строчная буква 5.

10. Допускается подобным образом указывать и длину детали (рис. 33), но перед размерным числом в этом случае пишут латинскую букву l
.

Рис. 33. Нанесение размера длины детали

В каких единицах выражают линейные размеры на машиностроительных чертежах?
Какой толщины должны быть выносные и размерные линии?
Какое расстояние оставляют между контуром изображения и размерными линиями? между размерными линиями?
Как наносят размерные числа на наклонных размерных линиях?
Какие знаки и буквы наносят перед размерным числом при указании величины диаметров и радиусов?

Рис. 34. Задание для упражнений

Перечертите в рабочую тетрадь, сохраняя пропорции, изображение детали, данное на рисунке 34, увеличив его в 2 раза. Нанесите необходимые размеры, укажите толщину детали (она равна 4 мм).
Начертите в рабочей тетради окружности, диаметры которых равны 40, 30, 20 и 10 мм. Нанесите их размеры. Начертите дуги окружности с радиусами 40, 30, 20 и 10 мм и нанесите размеры.

1.6. Масштабы
. В практике приходится выполнять изображения очень крупных деталей, например деталей самолета, корабля, автомашины, и очень мелких — деталей часового механизма, некоторых приборов и др. Изображения крупных деталей могут не поместиться на листах стандартного формата. Мелкие детали, которые еле заметны невооруженным глазом, невозможно вычертить в натуральную величину имеющимися чертежными инструментами. Поэтому при вычерчивании больших деталей их изображение уменьшают, а малых увеличивают по сравнению с действительными размерами.

Масштаб — это отношение линейных размеров изображения предмета к действительным. Масштабы изображений и их обозначение на чертежах устанавливает стандарт.

Масштаб уменьшения-1:2; 1:2,5; 1:4; 1:5; 1:10 и др.
Натуральная величина-1:1.
Масштаб увеличения-2:1; 2,5:1; 4:1; 5:1; 10:1 и др.

Наиболее желателен масштаб 1:1. В этом случае при выполнении изображения не нужно пересчитывать размеры.

Масштабы записывают так: M1:1; M1:2; M5:1 и т. д. Если масштаб указывают на чертеже в специально предназначенной для этого графе основной надписи, то перед обозначением масштаба букву М не пишут.

Следует помнить, что, в каком бы масштабе ни выполнялось изображение, размеры на чертеже наносят действительные, т. е. те, которые должна иметь деталь в натуре (рис. 35).

Угловые размеры при уменьшении или увеличении изображения не изменяются.

Для чего служит масштаб?
Что называется масштабом?
Какие вам известны масштабы увеличения, установленные стандартом? Какие вам известны масштабы уменьшения?
Что означают записи: М1:5; М1:1; М10:1?

Рис. 35. Чертеж прокладки, выполненный в различных масштабах

ПРИМЕР № 2
Чертеж «плоской детали»

Выполните чертежи деталей «Прокладка» по имеющимся половинам изображений, разделенных осью симметрии (рис. 36). Нанесите размеры, укажите толщину детали (5 мм).

Работу выполните на листе формата А4. Масштаб изображения 2:1.

Указания к работе
. На рисунке 36 дана лишь половина изображения детали. Вам нужно представить, как будет выглядеть деталь полностью, помня о симметрии, выполнить эскизно ее изображение на отдельном листе. Затем следует перейти к выполнению чертежа.

На листе формата А4 чертят рамку и выделяют место для основной надписи (22Х145 мм). Определяют центр рабочего поля чертежа и от него ведут построение изображения.

Вначале проводят оси симметрии, строят тонкими линиями прямоугольник, соответствующий общей форме детали. После этого размечают изображения прямоугольных элементов детали.

Рис. 36. пример № 2

Определив положение центров окружности и полуокружности, проводят их. Наносят размеры элементов и габаритные, т. е. наибольшие по длине и высоте, размеры детали, указывают ее толщину.

Обводят чертеж линиями, установленными стандартом: сначала — окружности, затем — горизонтальные и вертикальные прямые. Заполняют основную надпись и проверяют чертеж.

Источник

Буквы для черчения. Чертежный шрифт. Алфавит. Правила написания прописных букв и цыфр
Методические указания по дисциплине Инженерная графика, по теме «Шрифты чертежные»
Чертежные цифры на миллиметровке с наклоном 75 градусов
- - Строчные буквы чертежного шрифта
  - Схема запчастей мойки аквашторм 1800
  - 1. ОБЩИЙ АЛГОРИТМ РЕШЕНИЯ «ЭПЮРА 2»
  - CALNVR-1004CP CALNVR-2008CP
  - Блок управления табло ТР-101
  - СЕНСОРНЫЙ КАБЕЛЬ SC ТЕХНИЧЕСКИЙ ПАСПОРТ
  - Рис. 5.5. Окно базы покупных изделий
  - Микросборка 2609КП1П АЯЕР ТУ
  - КОМПЛЕКС УПРАЖНЕНИЙ 18+
  - ТРЕБОВАНИЯ ПЕРЕД УСТАНОВКОЙ
  - Схема gigabyte ga k8nf 9
  - Механизмы: шестерни. Стр. 64
  - РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. Pro-Ject Record Box E
  - Центральные контроллеры сети CNC-08 и CNC-16
  - Описание вязания кофточки
  - СБОРНИК ЗАДАЧ ПО ФИЗИКЕ. 7 9 классы
  - Конвертер TELEOFIS ER108-L4U ETHERNET — RS-232/RS-485
  - Обзор автомобильных весов серии ВСА
  - script Краткое руководство пользователя
  - Водосток. Умное решение.
  - Портативный принтер Polaroid Zip
  - ПАСПОРТ ИЗДЕЛИЯ. опорная концевая балка
  - Браслет из бисера схема из
  - ? Fm. АЦП м ЦАП
  - Структура продукции:
  - ИП104 «Гранат — термокабель»
  - Инструкция по установке. MF Tech air logic
  - DSF-20 GPS / GSM терминал Описание устройства
Таблица уклонов кровли | Xatki.by
Установка спутниковой антенны. Спутник ABS 75E
- - Полезные материалы по этой теме:
- Навигация по записям
Изображение и построение углов
- Деление углов на равные части
- Уклоны и конусность
- УПРАЖНЕНИЕ 3
- УПРАЖНЕНИЕ 4
- Угловые (пропорциональные) масштабы
Как перевести угловые величины в линейные? | Статьи

Буквы для черчения. Чертежный шрифт. Алфавит. Правила написания прописных букв и цыфр

Шрифт (от нем. Schrift) — это рисунок, начертание букв ка кого-либо алфавита, цифр и знаков.

Первый стандарт «Шрифты для надписей» был разработан и утвержден в 1919 г.

Используя углы 45° и 30° угольников, строят наклон букв в строке, равный 75°.

Рассмотрите начертание букв чертежного шрифта (рис. 35— 37). Они различаются наличием горизонтальных, вертикальных, наклонных линий и закруглений, шириной и высотой. На рисунках показана (стрелками) последовательность начертания каждой буквы.

рис. 36. Начертание прописных букв, состоящих из горизонтальных, вертикальных и наклонных элементов

Рис. 37. Начертание прописных букв, состоящих из прямолинейных и криволинейных элементов

Рис. 38. Начертание строчных букв, отличающихся от начертания прописных букв

3. Размеры букв чертежного шрифта

Рис. 39. Учет межбуквенного просвета при написании слов: а — правильно; б — неправильно

Рис. 40. Цифры и знаки

cherch.ru

Методические указания по дисциплине Инженерная графика, по теме «Шрифты чертежные»

Всего страниц 5 Стр.1

Шрифты чертежные

Чертежи и прочие конструкторские документы содержат необходимые надписи чертежным шрифтом :

— основная надпись

— размеры на чертежах

— обозначения видов и разрезов

— технические требования

— схемы структурные

— схемы принципиальные

— перечень элементов

— спецификация

ГОСТ 2.304-81 устанавливает чертежные шрифты для всех чертежей, схем и текстовых документов.

Мы изучаем шрифт типа Б с наклоном 75 градусов

т.2 5 т.3

получаем угол 75 градусов

т.1

Образец наклона отрезка прямой под углом 75 градусов

(без применения транспортира)

В инженерной графике все размеры в мм, поэтому ставим только цифровое значение размера.

5 , 20 — значение в мм т.1 — точка 1

В конспекте вы работаете с бумагой в клетку. Помните одна клетка — 5 мм

Стр.2

Рис.1

Рассмотрите внимательно прописные буквы, строчные буквы и расстояния между буквами. Чертежный шрифт очень прост в написании. Все буквы состоят из одинаковых элементов (модулей).

Вспомните прописи 1 класса. Сравните наклон букв в прописях. Угол одинаковый 75 градусов. Это значит, что вы с этим углом наклона знакомы с 1 класса.

Размер шрифта это высота h прописных букв в миллиметрах.

Толщина линии шрифта d зависит от размера шрифта: (1/10)h для шрифта типа Б.

На учебных чертежах и при заполнении основной надписи мы будем применять

следующие размеры шрифта: 2,5; 3,5; 5; 7; 10.

Стр3

Для скорейшего освоения написания текста чертежным шрифтом необходимо освоить начертания основных модулей, из которых состоят все буквы чертежного шрифта.

Входит только в букву а

Входит в буквы : й, ц, ш, щ, у. т, п (повернуто на 180 град.)

Входит в буквы б, в, д, ю

Входит в буквы е, ф, я

Входит в буквы р, ф, ъ, ы, ь

Входит во все буквы для соблюдения параллельности между

двумя соседними линиями, кроме наклонных (А, Л)

В конспекте выполнить 6 строк модулей высотой 5 мм (1 клетка).

Стр.4

Шрифт типа Б (d=h/10)

Таб.1

Минимальный шаг строк (высота

вспомогательной сетки)

(17/10)h

17d

4.3

6.0

8.5

12.0

17.0

24.0

34.0

Минимальное расстояние между словами

(6/10)h

1.5

2.1

3.0

4.2

6.0

8.4

12.0

Толщина линий шрифта

(1/10)h

0.25

0.35

0.5

0.7

1.0

1.4

2.0

Написание текста чертежным шрифтом № 20 производится путем вычерчивания внешнего и внутреннего контура букв и цифр с соблюдением величины

d (толщина линий шрифта) твердым карандашом на миллиметровке, а затем закрашиванием мягким карандашом расстояние между двумя контурами.

Написание текста чертежным шрифтом №10 и меньше производится мягким не заточенным карандашом единым движением руки (часть конструкции буквы)

Написание текста чертежным шрифтом №5 и меньше производится твердым заточенным карандашом единым движением руки (часть конструкции буквы)

Упрощенное расстояние между словами чертежного шрифта №10 и меньше берется из расчета ширины строчной буквы н

Стр.5

Ширина букв и цифр

Таб.2

Типа Б

Прописные буквы

Б, В, И, Й, К, Л, Н,О, П, Р, Т, У, Ц, Ч, Ь, Э, Я, Ъ

(6/10)

А, Д ,М, Х, Ы, Ю

(7/10)

Ж, Ф, Ш ,Щ

(8/10)

Е, Г, З, С

(5/10)

Строчные буквы

а, б, в, г, д, е, и, к, л, м, н, о, п, р, у, х, ц, ч, ь, э ,я

(5/10)

м, ъ, ы, ю

(6/10)

ж, т, ф, щ, ш

(7/10)

с, з

(4/10)

Цифры

2, 3, 5, 6, 7, 8, 9, 0

(5/10)

(6/10)

(4/10)

Рассмотрите надписи и сравните буквенные значения с таблицей 1.

Какое буквенное значение вы не нашли в таблице 1?

Теперь прочтите заголовок таблицы 2. Какое назначение таблицы 2?

Приложение

Шрифты чертежные ГОСТ 2.304-81

Шрифт типа Б с наклоном 75 градусов

infourok.ru

Строчные буквы чертежного шрифта

СкачатьСтрочные буквы чертежного шрифта. схемы, чертежи, карты, pdf Медицинские и экологические последствия ядерной аварии на Чернобыльской АЭС. CellNewsSkypeclub Время пока есть разобраться как будет

Подробнее

Схема запчастей мойки аквашторм 1800

Схема запчастей мойки аквашторм 1800 СкачатьСхема запчастей мойки аквашторм 1800. схемы, чертежи, карты, pdf В графе Примечание указывают дополнительные сведения для планирования и организации производства,

Подробнее

1. ОБЩИЙ АЛГОРИТМ РЕШЕНИЯ «ЭПЮРА 2»

ОГЛАВЛЕНИЕ ВВЕДЕНИЕ.. 4 1. ОБЩИЙ АЛГОРИТМ РЕШЕНИЯ ЭПЮРА 2. 5 2. ПОСТРОЕНИЕ СЛЕДОВ ПЛОСКОСТИ..5 3. СОВМЕЩЕНИЕ ПЛОСКОСТИ С ПЛОСКОСТЬЮ ПРОЕКЦИЙ 13 4. ПОСТРОЕНИЕ ОСНОВАНИЯ МНОГОГРАННИК. 14 4.1. Построение

Подробнее

CALNVR-1004CP CALNVR-2008CP

Honeywell Black TM 4-/8-КАНАЛЬНЫЙ СЕТЕВОЙ ВИДЕОРЕГИСТРАТОР С ВЫСОКИМ РАЗРЕШЕНИЕМ И 1/2 РАЗЪЕМАМИ SATA Серия видеорегистраторов Honeywell Black CALNVR-1004/2008CP — это простое в использовании решение для

Подробнее

Блок управления табло ТР-101

Блок управления табло ТР-101 ЕСФК.468310.101 Паспорт, техническое описание и инструкция по эксплуатации ЗАО «Трактъ», Санкт-Петербург 2009 г. I. КРАТКОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ Настоящее техническое описание

Подробнее

СЕНСОРНЫЙ КАБЕЛЬ SC ТЕХНИЧЕСКИЙ ПАСПОРТ

СЕНСОРНЫЙ КАБЕЛЬ SC ТЕХНИЧЕСКИЙ ПАСПОРТ ноябрь — 2012 СОДЕРЖАНИЕ 1. НАЗНАЧЕНИЕ УСТРОЙСТВА И ОБЛАСТЬ ПРИМЕНЕНИЯ… 3 2. КОНСТРУКТИВНЕЕ ХАРАКТЕРИСТИКИ… 3 3. ОСОБЕННОСТИ УСТРОЙСТВА… 3 4. ПОДКЛЮЧЕНИЕ СЕНСОРНОГО

Подробнее

Рис. 5.5. Окно базы покупных изделий

Рис. 5.5. Окно базы покупных изделий В этой базе покупных изделий необходимо создать непосредственно сами электротехнические изделия, которые удобно хранить в каталогах, например, резисторы, конденсаторы,

Подробнее

Микросборка 2609КП1П АЯЕР ТУ

Микросборка 269КПП АЯЕР.436.84 ТУ Код ОКП 63332973. Код ЕКПС 963 Нормально разомкнутый полупроводниковый твердотельный коммутатор в гибридном исполнении с гальванической оптоэлектронной развязкой для коммутации

Подробнее

КОМПЛЕКС УПРАЖНЕНИЙ 18+

КОМПЛЕКС УПРАЖНЕНИЙ 18+ РАЗМИНКА 1. Бокс. Одновременно двумя руками, сжатыми в кулак, делать быстрые и резкие удары вперед, затем вверх. Ноги на ширине плеч. Повторить 30 раз вперед, затем 30 раз вверх.

Подробнее

ТРЕБОВАНИЯ ПЕРЕД УСТАНОВКОЙ

ТРЕБОВАНИЯ ПЕРЕД УСТАНОВКОЙ Параметры раковин Инженеры компании Dyson разработали специальный метод тестирования раковин и провели испытания большого количества типов раковин, чтобы определить их совместимость

Подробнее

Схема gigabyte ga k8nf 9

Загрузить Схема gigabyte ga k8nf 9. схемы, чертежи, карты, pdf Схема строчника ваз 2114 схема спидометра Дешево за 500руб ВАЗ и от1000р за иномарки -это означает, что у человека. Для предотвращения опасных

Подробнее

Механизмы: шестерни. Стр. 64

Механизмы: шестерни Шестерни это колеса с зубцами, которые сцепляют их друг с другом. Так как зубцы соединяют шестерни, шестерни могут очень эффективно передавать силу и движение. Ведущая шестерня приводится

Подробнее

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. Pro-Ject Record Box E

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Pro-Ject Record Box E Дорогие любители музыки Благодарим вас за покупку фонокорректора Pro-Ject Audio Systems. Для достижения максимального качества звучания и надёжности внимательно

Подробнее

Центральные контроллеры сети CNC-08 и CNC-16

Интегрированная система безопасности ParsecNET 2 Центральные контроллеры сети CNC-08 и CNC-16 Описание и инструкция по эксплуатации Версия 3.3 Введение Введение Назначение Центральный контроллер сети (ЦКС)

Подробнее

Описание вязания кофточки

Описание вязания кофточки Спинка кофточки Нитью голубого цвета на спицы 2 наберите в соответствии с выбранным размером вязания 63 [71, 79, 87] петли и вяжите следующим образом: Ряд 1 (лицевая сторона вязания):

Подробнее

СБОРНИК ЗАДАЧ ПО ФИЗИКЕ. 7 9 классы

СБОРНИК ЗАДАЧ ПО ФИЗИКЕ 7 9 классы МОСКВА «ВАКО» 2015 УДК 372.853 ББК 22.3я72 С23 6+ С23 Сборник задач по физике. 7 9 классы / Авт.- сост. Е.Г. Московкина, В.А. Волков. М.: ВАКО, 2015. 176 с. ISBN 978-5-408-01889-5

Подробнее

Конвертер TELEOFIS ER108-L4U ETHERNET — RS-232/RS-485

Конвертер TELEOFIS ER108-L4U ETHERNET — RS-232/RS-485 (версия 1.1) Руководство предназначено для лиц, осуществляющих монтаж, настройку и техническое обслуживание промышленного конвертера TELEOFIS ER108-

Подробнее

Обзор автомобильных весов серии ВСА

Невские весы. Обзор автомобильных весов ВСА 1 Обзор автомобильных весов серии ВСА Оглавление Ключевые особенности… 2 Конструкция… 3 Основной ассортимент и цены… 3 Комплектация… 3 Способы монтажа

Подробнее

script Краткое руководство пользователя

script Электронная книга Краткое руководство пользователя Содержание Меры предосторожности.. 3 Внешний вид устройства.. 6 Основные приемы работы с электронной книгой.. 9 Возможные неполадки и методы их

Подробнее

Водосток. Умное решение.

Представительства Геберит в России: Москва +7 (495) 783 8330 Санкт-Петербург +7 (812) 331 9380 Новосибирск +7 (383) 238 0335 Самара +7 (846) 276 3062 Краснодар +7 (964) 893 4126 Екатеринбург +7 (912) 209

Подробнее

Портативный принтер Polaroid Zip

Портативный принтер Polaroid Zip 1. Тип товара: Портативный принтер 2. Характеристики Размеры принтера: 74 x 120 x 22,8 мм Вес принтера: 186 г Размер фотографии: 2 х 3 (76 х 51 мм) Типы беспроводной связи:

Подробнее

ПАСПОРТ ИЗДЕЛИЯ. опорная концевая балка

ПАСПОРТ ИЗДЕЛИЯ опорная концевая балка 2 ОПОРНАЯ КОНЦЕВАЯ БАЛКА Балка концевая опорного типа является составной частью мостового крана и представляет из себя стальную балку определённой длины, имеющую

Подробнее

Браслет из бисера схема из

Браслет из бисера схема из 2 цветов СкачатьБраслет из бисера схема из 2 цветов. PDF И вернулся Иван-Дурак на печь свою, и стал он снова чурки кремниевые выпекать, да байки всякие сказывать. По собственному

Подробнее

? Fm. АЦП м ЦАП

АЦП м ЦАП http://www.gaw.ru/html.cgi/txt/doc/adc/index.htm Общие сведения Параллельные АЦП Последовательно-параллельные АЦП Многоступенчатые АЦП Многотактные последовательно-параллельные АЦП Конвеерные

Подробнее

Структура продукции:

Данный аппарат кроме записной регистратора функции, добавлены ещё три основные функции: ( 1 ) Встроенный с двумя объективами, может снимать передняя и задняя двух изображений в одной времени; (2)Добавлены

Подробнее

ИП104 «Гранат — термокабель»

СПЕЦПРИБОР ОКП 43 7111 Сертификат соответствия ТР о пожарной безопасности С-RU.ПБ25.В.02144 ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ТЕПЛОВОЙ ЛИНЕЙНЫЙ ИП104 «Гранат — термокабель» ( GTSW ) РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ПАСПОРТ

Подробнее

Инструкция по установке. MF Tech air logic

Инструкция по установке Контроллер управления пневмоподвеской MF Tech air logic Поздравляем с приобретением нашего продукта. Убедительно рекомендуем перед началом установки и эксплуатации контроллера внимательно

Подробнее

DSF-20 GPS / GSM терминал Описание устройства

DSF-20 GPS / GSM терминал Описание устройства 1 Основные особенности Экстремально небольшие размеры: только 67x45x18 мм Отслеживание в реальном масштабе времени Интеллектуальный алгоритм инициирующий события

Подробнее

docplayer.ru

Таблица уклонов кровли | Xatki.by

Уклон кровли — показатель крутизны ската крыши. Вычисляется как отношение высоты конька (H) к горизонтальной его проекции (заложению) (l). Иными словами, величина уклона равна тангенсу угла между поверхностью ската и горизонтальной его проекцией.

Итак, уклон рассчитывается по формуле: i=H/l
Для примера дано:
Высота конька (H): 2 м
Заложение (l): 2,86 м
Рассчитаем угол кровли (i): 2/2,86 = 0,699, что близко соответствует 35° по нижеприведенной таблице.

Уклон можно выразить в градусах, процентах, как отношение сторон, как абсолютный уклон, и как коэффициент уклона.
Предложенная таблица поможет вам быстро перевести значения из одной меры в другую.

Градусы Проценты (%) Отношение Уклон (i) Коэфф. уклона (К)

4 6,99 1:14,31 0,0699 1,003

5 8,75 1:11,43 0,0875 1,004

6 10,51 1:9,52 0,1051 1,006

7 12,28 1:8,14 0,1228 1,008

8 14,05 1:7,12 0,1405 1,010

9 15,84 1:6,31 0,1584 1,012

10 17,63 1:5,67 0,1763 1,015

11 19,44 1:5,14 0,1944 1,019

12 21,26 1:4,70 0,2126 1,022

13 23,09 1:4,33 0,2309 1,027

14 24,93 1:4,00 0,2493 1,031

15 26,79 1:3,73 0,2679 1,035

16 28,67 1:3,49 0,2867 1,040

17 30,57 1:3,27 0,3057 1,046

18 32,49 1:3,08 0,3249 1,051

19 34,43 1:2,90 0,3443 1,058

20 36,4 1:2,75 0,3640 1,064

21 38,39 1:2,61 0,3839 1,071

22 40,4 1:2,48 0,4040 1,079

23 42,45 1:2,36 0,4245 1,086

24 44,52 1:2,25 0,4452 1,095

25 46,63 1:2,15 0,4663 1,104

26 48,77 1:2,05 0,4877 1,113

27 50,95 1:1,96 0,5095 1,122

28 53,17 1:1,88 0,5317 1,133

29 55,43 1:1,80 0,5543 1,143

30 57,74 1:1,73 0,5774 1,155

31 60,09 1:1,66 0,6009 1,167

32 62,49 1:1,60 0,6249 1,179

33 64,94 1:1,54 0,6494 1,192

34 67,45 1:1,48 0,6745 1,206

35 70,02 1:1,43 0,7002 1,221

36 72,65 1:1,38 0,7265 1,236

37 75,36 1:1,33 0,7536 1,252

38 78,13 1:1,28 0,7813 1,269

39 80,98 1:1,24 0,8098 1,287

40 83,91 1:1,19 0,8391 1,305

41 86,93 1:1,15 0,8693 1,325

42 90,04 1:1,11 0,9004 1,346

43 93,25 1:1,07 0,9325 1,367

44 96,57 1:1,04 0,9657 1,390

45 100 1:1 1 1,414

46 103,55 1:0,97 1,0355 1,439

47 107,24 1:0,93 1,0724 1,466

48 111,06 1:0,90 1,1106 1,495

49 115,04 1:0,87 1,1504 1,524

50 119,18 1:0,84 1,1918 1,556

51 123,49 1:0,81 1,2349 1,589

52 127,99 1:0,78 1,2799 1,624

53 132,7 1:0,75 1,3270 1,662

54 137,64 1:0,73 1,3764 1,701

55 142,82 1:0,70 1,4282 1,743

56 148,26 1:0,67 1,4826 1,788

57 153,99 1:0,65 1,5399 1,836

58 160,03 1:0,63 1,6003 1,887

59 166,43 1:0,60 1,6643 1,942

60 173,2 1:0,58 1,7320 2,000

61 180,4 1:0,55 1,8040 2,063

62 188,1 1:0,53 1,8810 2,130

63 196,3 1:0,51 1,9630 2,203

64 205,0 1:0,49 2,0500 2,281

65 214,5 1:0,47 2,1450 2,366

66 224,6 1:0,45 2,2460 2,459

67 235,6 1:0,42 2,3560 2,560

68 247,5 1:0,40 2,4750 2,670

69 260,5 1:0,38 2,6050 2,790

70 274,7 1:0,36 2,7470 2,924

72 307,8 1:0,33 3,0780 3,236

74 348,7 1:0,29 3,4870 3,628

xatki.by

Установка спутниковой антенны. Спутник ABS 75E

Прошло то время, когда спутниковое оборудование было роскошью, каждый может позволить себе установить хотя-бы один комплект спутникового оборудования. У меня на данный момент стоит две спутниковые антенны: первая 90см на 3-спутника Sirius 4.8E плюс два фида Amos 4E и Hotbird 13E, вторая 90см спутник ABS 75E. И захотел установить третью антенну 60см, тоже на ABS 75E. Захотел продублировать, потому что на этот спутник 60см вполне хватает, а старую тарелку настрою на Yamal 90E и Intelsat 85E. Антенны устанавливал самостоятельно и поэтому делюсь, как это делается. По правде жаба задавила в первый раз заплатить, а после знакомым ставил без проблем, даже с мультифидом.

Для установки нам понадобится: телевизор, сам комплект спутникового оборудования(спутниковая тарелка, кронштейн крепления и крепежи к нему, головка-конвертер, кабель коаксиальный и два F-разъема, тюнер-ресивер), инструмент для монтажа, в моем случае на вертикальную стену (перфоратор с буром, отвертка фигурная или ключ, маленький уровень), а так же для расчета направления антенны Яндекс-карты и компас с азимутом.

Определение направления(азимута) спутниковой антенны
Первым делом открываю Яндекс-карты и ввожу в поиск место, где буду производить установку. Ввожу село Новоотрадное и в правом верхнем углу карты вижу географические координаты, записываю их на листочке.

Включаю в розетку ресивер, нажимаю меню, ищу вкладку ”Спутниковый гид”

Вожу данные записанные на листочке и жму “Рассчитать”

Теперь я знаю азимут 131, по которому находится спутник, и угол наклона антенны 25. Дело осталось за малым, на компасе смотрю направление, в котором будет устанавливаться антенна, выбираю юго-восточную стену и перехожу к креплению кронштейна

Установка кронштейна и антенны
Что бы ни тратить лишние 500р, кронштейн я изготавливал сам из уголка 40*40*3мм, трубки 30мм и кусочка арматуры 12мм.
Нарезал бу металл. Уголка 4 штучки по 23см, трубка 25см и арматура на глаз была отрезана по ходу сборки. Всю конструкцию сварил дуговой сваркой, сделал крепежные отверстия 8мм, шкурил до блеска и покрасил грунтовой краской по металлу. Все заняло 30 минут от силы

Выбрал на стенке место для монтажа, просверлил одно отверстия буром 12мм и закрепил кронштейн на один дюбель, не до упора. Выровнял кронштейн по уровню, по оставшимся отверстиям сделал метки на стене и отодвинул кронштейн, просверлил тем же буром отверстия и закрепил. Хорошо крепить дюбелями под ключ для крепления унитазов. Столкнулся с проблемой, дом старый и кладка на глине, дюбель попал на шов. Что бы антенна нормально была закреплена, не снимая кронштейн со стены, просверлил простым сверлом 8мм, без “отбойника”, два отверстия и закрепил на анкера с гайкой. Повис и подергал в разные стороны, закреплен отлично можно вешать тарелку

По карте покрытия смотрю какую тарелку мне нужно устанавливать. Удобно, что снизу страницы есть таблица размеров и качество сигнала

Тарелку лучше собрать на земле. Головку конвертер поворачиваю на 8 градусов от горизонтальной оси, если смотреть спереди антенны то направо

Собранную тарелку креплю и не до конца зажимаю гайки, так что бы можно было вращать ее. Еще раз беру компас, держу его сверху четко над центром антенны, поворачиваю ее по горизонтали на нужный азимут. На кронштейне(трубке) и крепеже антенны делаю метку маркером.

Настройка антенны. Поиск спутника
Перед собой на земле подключаю телевизор и тюнер, к тюнеру кабель через F и второй край к головке-конвертеру. Все подключения с выключенной сетью. F-разъем на конвертере заизолированный изолентой, так как тюнер гальванически связан с сетью через конденсаторы в БП(тут уже радиотехника вступает в дело) и меня пробивает током. Установку я делаю над заземленной металлической беседкой, которая отлично проводит токи. Хотя возможно это только меня так хорошо “трухает”

Когда все подключено можно преступить к настройке тюнера. Захожу в раздел установка и ищу ABS 75E КУ-диапазона. Выбираю ТП 11559V22000 для КУ, по-моему он самый сильный. Диапазон зависит от выбора конвертера. Если он C-диапазона, то берем ABS 75E C. Соответственно и ТП будет другой. DiSEqC отключаю вообще

Поднимаюсь обратно к антенне и медленными движениями по вертикали пытаюсь поймать сигнал. Если сигнала нет, немного поворачиваю антенну в любую сторону от метки и повторяю вертикальные наклоны. Не нашел ничего, придётся поворачивать тарелку в другую сторону, возвращаюсь к метке и делаю то же самое. Не зря метку ставил. Спустя пол часа мороки нахожу спутник ABS 75E.

Делаю пробный скан с сетевым поиском и смотрю как обстоит дело с качеством на других доступных ТП

Возвращаюсь к антенне и по самому слабому ТП выставляю максимальный процент качества. Иногда достаточно немного провернуть конвертер, но в этот раз пришлось чуток скрутить антенну.

Ну, теперь можно зажимать все винты и подключать тарелку к тюнеру, которым буду пользоваться. Просканировал все ТП, опять же с сетевым поиском, нашел для себя 22 канала из которых осталось 10. Кстати, если в дальнейшем спутник будет подключатся к “дисеку”, надо будет в настройках изменить номер. Узнать номер можно на DiSEqC-переключателе, они подписаны.

Надеюсь, статья многим поможет с установкой и настройкой спутниковых антенн
P.S. Сейчас 5.30 часов утра. Писал статью 3 часа, проверял пол часа и еще час буду оформлять ее, добавлять картинки и прочее. Забыл написать как просканировать каналы спутника, но расскажу в статье Настройка спутниковых каналов .

С ув. Эдуард Орлов

Загрузка…

Полезные материалы по этой теме:

Навигация по записям

rustaste.ru

Изображение и построение углов

1. При помощи ЧП. Повернув головку на заданное число градусов, можно построить любой угол.
2. При помощи транспортира. Приложив центр транспортира к заданной вершине А искомого угла и отметив около шкалы транспортира нулевую точку и точку, соответствующую заданному числу градусов, соединяем обе эти точки с точкой А.
3. При помощи рейсшины и угольников. На Чертеже-№110, а показаны приемы построения углов в 15°, 30°, 45°, 60°, 75° и 90° и дополнительные к ним до 180°.
4. При помощи циркуля и линейки. Таким приемом удобно строить углы, показанные на Чертеже — №110, б.

Деление углов на равные части

Деление произвольного угла пополам. Наиболее удобным приемом деления произвольного угла пополам является деление при помощи циркуля и линейки; последовательность построения биссектрисы угла показана на Чертеже-№111.
Деление прямого угла на три равные части:
1. При помощи ЧП. На Чертеже — №112, а показано, что вдоль кромки линейки, повернутой на 30°. проведен из вершины А луч, а вдоль кромки линейки, повернутой на угол 60°, проведен из вершины А второй луч; получились три угла по 30°.
2. При помощи транспортира. Приложив центр транспортира к вершине А и деление 90° совместив с вертикальной стороной данного прямого угла, намечаем точки против делений в 30° и 60° и соединяем их с вершиной А.
3. При помощи рейсшины и угольника в 30° — 60° — 90°.
На Чертеже — №112, б показано проведение из вершины А луча, наклоненного на угол 60°, и проведение луча, наклоненного на угол 30°.
4. При помощи циркуля и линейки. Построение сводится к проведению двух засечек D и Е и лучей через них из вершины А; радиус R берется произвольный. Порядок построения показан цифрами в кружках.

Уклоны и конусность

Уклоны. Уклоном прямой по отношению к какой-либо другой прямой называется величина се наклона к этой прямой, выраженная через тангенс угла между ними. Следовательно, уклоном прямой АС относительно прямой АВ называется отношение i = h ÷ l = tg α.
Уклоны обычно выражают отношением двух чисел, например 1 : 6.
Как видно из чертежа — №113, а, уклон линии выявляется отношением величин двух катетов прямоугольного треугольника ABC, один из которых, например АВ, имеет направление линии, по отношению к которой задан уклон; гипотенузой является отрезок АС прямой заданного уклона. При обозначении уклона перед размерным числом пишут слово «уклон» параллельно линии, по отношению к которой он задан.

Взамен слова «уклон» допускается применять знак <, вершина угла которого должна быть направлена в сторону уклона (чертеж — №113, в).
Этот знак рекомендуется применять, когда направление уклона неясно выражено.
Проведение через точку А прямой заданного уклона h : l (по отношению к горизонтальной линии). На чертеже — №113, г показаны приемы вспомогательных построений для проведения прямой заданного уклона через заданную точку А: из данной точки А проводят горизонтальный луч и на нем от точки А откладывают длину L (равную числовому значению делителя данного уклона) — получают точку К, через которую проводят вертикальную линию и на ней от точки К откладывают длину h (равную числовому значению делимого данного уклона) — получают точку В. Прямая, проведенная через точки А и В, будет иметь требуемый уклон. Построение можно начинать с проведения вертикального луча из точки А и откладывания на нем величины h.
На чертеже — №113, д показан пример применения уклонов на контуре прокатной стали.

УПРАЖНЕНИЕ 3

Начертить контур шаблона с применением построения уклона (чертеж-№113, е).
Конусность. Конусностью называется отношение диаметра D основания конуса к его высоте h. Перед размерным числом конусности следует писать знак >, вершина которого должна быть направлена в сторону вершины конуса (чертеж-№114, а).
Если на чертеже направление конусности выявлено вполне ясно, допускается взамен знака писать слово «конусность» (параллельно оси конуса).
Числовое значение конусности усеченного конуса определяют по формуле (D — d) ÷ L (чертеж-№114, б).
Определение конусности по чертежу и проведение наклонных линий — образующих конуса — согласно данному числовому значению конусности аналогично определению уклонов и проведению прямых заданного уклона.
На чертеже-№114,в показан пример применения построения конусности при изображении детали — пробки.

УПРАЖНЕНИЕ 4

Пример 1. Начертить изображение конической втулки С применением построений, указанных конусностей, согласно чертежу-№114, г.
Пример 2. Перечертить один из вариантов по заданным размерам с построением указанной конусности (чертеж-№114, д).

Угловые (пропорциональные) масштабы

Угловыми (пропорциональными) масштабами называют графически выраженные числовые масштабы, о которых было сказано (на стр. Масштабы и компоновка чертежей )
Угловые (пропорциональные) масштабы применяют для замены вычислений линейных размеров в том случае, когда чертеж надо выполнить с применением масштаба уменьшения или увеличения. Например, при выполнении чертежа контура пластины в масштабе 1 : 2,5 надо каждую линию предмета изобразить уменьшенной в 2,5 раза. Вычисление уменьшенных размеров каждой линии отнимает много времени. Вместо этого применяют угловой масштаб (чертеж-№115, а), т. е. прямоугольный треугольник (выполненный обычно на миллиметровой бумаге), вертикальный катет ВС которого относится к горизонтальному АС как 1 : 2,5.

Для уменьшения линий чертежа (чертеж-№115,б) отмеряем разметочным циркулем размер стороны α и, отложив его от вершины А на горизонтальной стороне углового масштаба 1 : 2,5 поворачиваем циркуль вокруг правой иглы и берем по вертикальному направлению до гипотенузы размер α₁, который будет равен α ÷ 2,5
Этот размер переносим на проведенную из заранее намеченной точки К₁ вертикальную линию. Из верхней конечной точки проводим вправо горизонтальный луч; на нем откладываем размер стороны b, уменьшенный в 2,5 раза, т. е. b₁ (полученный аналогично размеру α₁; из конечной точки проводим вниз вертикальную линию и на ней откладываем размер с₁ и т. д. В результате получим чертеж данной фигуры, выполненный в масштабе 1 : 2,5.
Чтобы не чертить каждый раз требуемый угловой масштаб, рекомендуется выполнить на миллиметровой бумаге общий угловой масштаб для уменьшений 1 : 2; 1 : 2,5; 1 : 4; 1 : 5; 1 : 10, такой же, какой показан на чертеже-№115, в.

Чертежи используемые в данной главе: >>> Чертежи №110 №111 №112 >>> Чертеж №113 >>> Продолжение чертежа №114 >>> Чертеж №115 >>> Смотри далее Окружность дуга и многоугольник…..

www.viktoriastar.ru

Как перевести угловые величины в линейные? | Статьи

Угловые величины активно используются в нашей жизни наряду с линейными. Тем важнее умение перевода одного типа величин в другие. Рассмотрим на «автомобильном» примере возможность перевода одних величин в другие.

Параметры угла тяги и развала принято измерять в градусах, однако они могут измеряться и отображаться градусами и минутами. Параметры схождения, также измеряются в градусах, но могут отображаться и параметрами длины. Перечисленные выше параметры принято считать угловыми, так как мы вычисляем угол.

Одним из самых важных вопросов будет являться вопрос: при каком значении диаметра шины или колеса измеряется расстояние угла? Вполне естественно то, то при большем диаметре, будет большим и расстояние угла. Здесь следует отметить некоторые нюансы: при соотношении дюймов и миллиметров эталонного диаметра, то используется значение эталона, который задается и отражается на экране «Спецификации автомобиля». Однако, если в качестве единиц измерения указанны миллиметры и дюймы, но при этом нет сведений о диаметре колесного диска, то предполагают, что диаметр равен стандартному, то есть 28,648 дюйма.

Обыкновенно схождение отображает ширину колеи между передними и задними концами колеса автомобиля. Вот общая формула нахождения схождения:

L=L2-L1

Малые углы

Конечно, все можно мерить и в углах. Однако, угловое деление зачастую бывает неестественным и неудобным, так как целые градусы подразделяются на более мелкие единицы: угловую секунду и угловую минуту. Угловая минута — это 1/60 часть градуса; угловая секунда — 1/60 предыдущей единицы.

Человеческий глаз при нормальном освещении способен «фиксировать» величину примерно равную 1 минуте. То есть, разрешающая способность человеческого органа зрения воспринимает вместо двух точек, имеющих между собой расстояние равное одной минуте, а то и меньше, как одну.

Также стоит рассмотреть понятия синус и тангенс малых углов. Тангенсом угла прямоугольного треугольника принято называть отношение сторон противолежащего катета к прилежащему. Тангенс угла α принято обозначать: tg α. При малых углах (о которых, собственно говоря, и идет речь.), тангенс угла равен величине угла измеренной в радианах.

Пример перевода:

Диаметр предполагаемого диска: 360 mm

Схождение равно: 1,5 mm

Тогда считаем что, tg α ≈ α= 1,5/360 = 0.00417 (рад)

Перевод в градусы:

α[°] = (180 / π) × α[рад]

где: α[рад] — обозначение угла в радианах, α[°] — обозначение угла в градусах

Теперь осуществим процесс перевода в минуты:

α = 0,00417×57,295779513°=0.2654703°=14.33542′

Специальный конвертер поможет перевести некоторые единицы.

Таким образом, мы видим: конвертация угловых величин в линейные не составляет особого труда.

rasschitai.ru

Градусы	Проценты (%)	Отношение	Уклон (i)	Коэфф. уклона (К)
4	6,99	1:14,31	0,0699	1,003
5	8,75	1:11,43	0,0875	1,004
6	10,51	1:9,52	0,1051	1,006
7	12,28	1:8,14	0,1228	1,008
8	14,05	1:7,12	0,1405	1,010
9	15,84	1:6,31	0,1584	1,012
10	17,63	1:5,67	0,1763	1,015
11	19,44	1:5,14	0,1944	1,019
12	21,26	1:4,70	0,2126	1,022
13	23,09	1:4,33	0,2309	1,027
14	24,93	1:4,00	0,2493	1,031
15	26,79	1:3,73	0,2679	1,035
16	28,67	1:3,49	0,2867	1,040
17	30,57	1:3,27	0,3057	1,046
18	32,49	1:3,08	0,3249	1,051
19	34,43	1:2,90	0,3443	1,058
20	36,4	1:2,75	0,3640	1,064
21	38,39	1:2,61	0,3839	1,071
22	40,4	1:2,48	0,4040	1,079
23	42,45	1:2,36	0,4245	1,086
24	44,52	1:2,25	0,4452	1,095
25	46,63	1:2,15	0,4663	1,104
26	48,77	1:2,05	0,4877	1,113
27	50,95	1:1,96	0,5095	1,122
28	53,17	1:1,88	0,5317	1,133
29	55,43	1:1,80	0,5543	1,143
30	57,74	1:1,73	0,5774	1,155
31	60,09	1:1,66	0,6009	1,167
32	62,49	1:1,60	0,6249	1,179
33	64,94	1:1,54	0,6494	1,192
34	67,45	1:1,48	0,6745	1,206
35	70,02	1:1,43	0,7002	1,221
36	72,65	1:1,38	0,7265	1,236
37	75,36	1:1,33	0,7536	1,252
38	78,13	1:1,28	0,7813	1,269
39	80,98	1:1,24	0,8098	1,287
40	83,91	1:1,19	0,8391	1,305
41	86,93	1:1,15	0,8693	1,325
42	90,04	1:1,11	0,9004	1,346
43	93,25	1:1,07	0,9325	1,367
44	96,57	1:1,04	0,9657	1,390
45	100	1:1	1	1,414
46	103,55	1:0,97	1,0355	1,439
47	107,24	1:0,93	1,0724	1,466
48	111,06	1:0,90	1,1106	1,495
49	115,04	1:0,87	1,1504	1,524
50	119,18	1:0,84	1,1918	1,556
51	123,49	1:0,81	1,2349	1,589
52	127,99	1:0,78	1,2799	1,624
53	132,7	1:0,75	1,3270	1,662
54	137,64	1:0,73	1,3764	1,701
55	142,82	1:0,70	1,4282	1,743
56	148,26	1:0,67	1,4826	1,788
57	153,99	1:0,65	1,5399	1,836
58	160,03	1:0,63	1,6003	1,887
59	166,43	1:0,60	1,6643	1,942
60	173,2	1:0,58	1,7320	2,000
61	180,4	1:0,55	1,8040	2,063
62	188,1	1:0,53	1,8810	2,130
63	196,3	1:0,51	1,9630	2,203
64	205,0	1:0,49	2,0500	2,281
65	214,5	1:0,47	2,1450	2,366
66	224,6	1:0,45	2,2460	2,459
67	235,6	1:0,42	2,3560	2,560
68	247,5	1:0,40	2,4750	2,670
69	260,5	1:0,38	2,6050	2,790
70	274,7	1:0,36	2,7470	2,924
72	307,8	1:0,33	3,0780	3,236
74	348,7	1:0,29	3,4870	3,628

Источник

Шрифт (от нем. Schrift) — это рисунок, начертание букв ка кого-либо алфавита, цифр и знаков.

Первый стандарт «Шрифты для надписей» был разработан и утвержден в 1919 г.

Используя углы 45° и 30° угольников, строят наклон букв в строке, равный 75°.

рис. 36. Начертание прописных букв, состоящих из горизонтальных, вертикальных и наклонных элементов

Рис. 37. Начертание прописных букв, состоящих из прямолинейных и криволинейных элементов

Рис. 38. Начертание строчных букв, отличающихся от начертания прописных букв

3. Размеры букв чертежного шрифта

Рис. 39. Учет межбуквенного просвета при написании слов: а — правильно; б — неправильно

Рис. 40. Цифры и знаки

Источник

Всего страниц 5 Стр.1

Шрифты
чертежные

Чертежи и прочие конструкторские документы содержат необходимые
надписи чертежным шрифтом :

— основная надпись

— размеры на чертежах

— обозначения видов и разрезов

— технические требования

— схемы структурные

— схемы принципиальные

— перечень элементов

— спецификация

ГОСТ 2.304-81 устанавливает чертежные шрифты
для всех чертежей, схем и текстовых документов.

Мы изучаем шрифт
типа Б с наклоном 75 градусов

т.2 5 т.3

получаем
угол
75 градусов

т.1

Образец наклона
отрезка прямой под углом 75 градусов

(без применения
транспортира)

В инженерной графике
все размеры в мм, поэтому ставим только цифровое значение размера.

5 , 20 — значение в мм т.1 — точка 1

В конспекте вы
работаете с бумагой в клетку. Помните одна клетка — 5 мм

Стр.2

Рис.1

Рассмотрите
внимательно прописные буквы, строчные буквы и расстояния между буквами.
Чертежный шрифт очень прост в написании. Все буквы состоят из одинаковых
элементов (модулей).

Вспомните прописи 1
класса. Сравните наклон букв в прописях. Угол одинаковый 75 градусов. Это
значит, что вы с этим углом наклона знакомы с 1 класса.

Размер шрифта это высота h прописных букв в миллиметрах.

Толщина линии шрифта
d зависит от размера шрифта: (1/10)h для шрифта типа Б.

На учебных чертежах
и при заполнении основной надписи мы будем применять

следующие размеры шрифта: 2,5; 3,5; 5;
7; 10.

Стр3

Для скорейшего
освоения написания текста чертежным шрифтом необходимо освоить начертания
основных модулей, из которых состоят все буквы чертежного
шрифта.

Входит только в
букву а

Входит в буквы
: й, ц, ш, щ, у. т, п (повернуто на 180 град.)

Входит в
буквы б, в, д, ю

Входит в буквы
е,
ф, я

Входит в буквы
р,
ф, ъ, ы, ь

Входит
во все буквы для соблюдения параллельности между

двумя
соседними линиями, кроме наклонных (А, Л)

В
конспекте выполнить 6 строк модулей высотой 5 мм (1 клетка).

Стр.4

Шрифт типа Б (d=h/10)

Таб.1

Параметры шрифта	Обозначение	Относительный размер	Размеры в мм
2.5	3.5	5	7	10	14	20
Размер шрифта-высота прописных букв	h	(10/10)h	10d	2.5	3.5	5.0	7.0	10.0	14.0	20.0
Высота строчных букв	c	(7/10)h	7d	1.8	2.5	3.5	5.0	7.0	10.0	14.0
Расстояние между буквами	а	(2/10)h	2d	0.5	0.7	1.0	1.4	2.0	2.8	4.0
Минимальный шаг строк (высота вспомогательной сетки)	b	(17/10)h	17d	4.3	6.0	8.5	12.0	17.0	24.0	34.0
Минимальное расстояние между словами	е	(6/10)h	6d	1.5	2.1	3.0	4.2	6.0	8.4	12.0
Толщина линий шрифта	d	(1/10)h	d	0.25	0.35	0.5	0.7	1.0	1.4	2.0

Написание
текста чертежным шрифтом № 20 производится путем вычерчивания
внешнего и внутреннего контура букв и цифр с соблюдением величины d (толщина линий шрифта) твердым карандашом на миллиметровке, а затем закрашиванием мягким карандашом
расстояние между двумя контурами.

Написание
текста чертежным шрифтом №10 и меньше производится мягким не заточенным
карандашом единым движением руки (часть конструкции буквы)

Написание текста чертежным шрифтом №5
и меньше производится твердым заточенным карандашом единым движением
руки (часть конструкции буквы)

Упрощенное расстояние
между словами чертежного шрифта №10 и меньше берется из расчета ширины
строчной буквы н

Стр.5

Ширина букв и цифр

Таб.2

Шрифт	Буквы и цифры	Относительный размер, h
Типа Б	Прописные буквы	Б, В, И, Й, К, Л, Н,О, П, Р, Т, У, Ц, Ч, Ь, Э, Я, Ъ	(6/10)
	А, Д ,М, Х, Ы, Ю	(7/10)
	Ж, Ф, Ш ,Щ	(8/10)
	Е, Г, З, С	(5/10)
Строчные буквы	а, б, в, г, д, е, и, к, л, м, н, о, п, р, у, х, ц, ч, ь, э ,я	(5/10)
м, ъ, ы, ю	(6/10)
ж, т, ф, щ, ш	(7/10)
с, з	(4/10)
Цифры	2, 3, 5, 6, 7, 8, 9, 0	(5/10)
4	(6/10)
1	(4/10)

Источник

Шрифты чертежные

Под таким понятием, как «шрифт», понимается графическое изображение таких элементов чертежей, как буквы и цифры. Это слово имеет немецкое происхождение и в дословном переводе означает почерк или надпись, а также, то его значение, которое обычно используется в обиходе.

Нормами и правилами составления технических документов и их оформления установлено, что на них должен использоваться только тот шрифт, который имеет некие стандартные размеры. Его отличительными чертами являются строгость и четкость, которые должны быть такими, чтобы не затруднять читаемость. Очертания технических шрифтов всегда прямые, и поэтому они относятся к тому их классу, который не предполагают наличия каких-либо засечек, и во многом по этой причине наиболее удобны для зрительного восприятия и чтения. Нанесение технического шрифта производится таким образом, чтобы по отношению к основанию строки он располагался под углом около 75 градусов. В то же самое время действующими на сегодняшний день нормами и правилами допускается использование шрифтов и без наклона.

Высота прописной буквы

Действующий на сегодняшний день ГОСТ 2.304 – 81 гласит о том, что для чертежного шрифта предусмотрено десять размеров, а именно: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. При этом под размером подразумевается та величина, которая определяет высоту заглавной (прописной) буквы. При этом измеряется она по отношению к основанию строки, перпендикулярно ей.

Этот параметр шрифта обозначается буквой (h) и является его размером. Что касается таких букв, как Щ, Ц, Д, то нижние их элементы, а также верхний элемент буквы Й выполняются за счет расстояний между строками.

Толщина линии шрифта

Толщина линий также является одним тех параметров, которые имеет чертежный шрифт.
Толщина линий обозначается буквой (d), а ее размер равен 0,1h.

Ширина прописных букв

Литерой (g) обозначается ширина прописных букв, а равняется она 6d или 0,6h, причем этот размер примерно соответствует величине (h), который имеет шрифт ближайшего наименьшего номера. Это правило не распространяется на такие буквы, как Ю, Ы, Ц, Х, М, Д, А. Их ширина равняется 0,7d. Кроме того, исключение также распространяется на буквы Ъ, Ш, Щ, Ф, Ж, для которых этот параметр составляет 0,8d, а также на буквы С, З и Г ширина которых ровна 0,5d.

Высота строчных букв

Для подавляющего большинства строчных букв параметр (с), обозначающий их высоту, равен 0,7h. Этот размер приблизительно равен тому, который имеет шрифт самого ближайшего наименьшего номера. К примеру, у того шрифта, который имеет номер 10, строчная буква будет высотой 7 миллиметров, а этот же параметр для строчной буквы номер 7 – 5 миллиметров. Что касается нижних и верхних элементов, которые имеют строчные буквы, то они имеют размер 3d, который выполняется расстояниями между строками.

Ширина строчных букв

Ширина строчных букв обозначается символом (g), а её величина равна 5d. Исключение составляют буквы а, м, ц, ъ ширина которых ровна 6d; для букв з,с – 4d; а для букв ж, т, ф, ш, щ, ы, ю – 7d.

Вспомогательная сетка

Специальная вспомогательная сетка была разработана для того, чтобы начинающие чертежники научились наносить шрифт вручную. Она образовывается тонкими вспомогательными линиями, между которых должны быть вписаны буквы. Тот шаг, который имеют вспомогательные линии сетки, зависит от того, какое значение имеет параметр (d) (то есть толщина линий самого шрифта).

Таблица параметров шрифта

В таблицу сведены такие параметры шрифта, как высота, толщина и ширина его линий, а также, то минимальное расстояние, которое должно быть между словами и между буквами.

Графическое представление букв и других знаков называется шрифтом. Все вместе они представляют собой единую стилистическую и композиционную систему, которая предназначена для того, чтобы отображать информацию визуально.

Выражаясь более простым языком, шрифтом является такой набор цифр, букв и специальных символов, которые единообразны с точки зрения стилистики и выполняются со строгим соблюдением пропорций между их размерами.

Такие параметры, как размер (кегль), ширина (широкая, узкая, нормальная), насыщенность (жирная, полужирная, светлая), начертание (курсивное, прямое) являются основными характеристиками шрифтов.

К дополнительным характеристикам шрифтом относятся удобочитаемость, емкость, контраст, различимость и четкость. Они также имею немаловажное значение.

Источник

ГОСТ и чертежные шрифты

Размеры букв и цифр для шрифта типа Б

Вспомогательная сетка

Упрощенная вспомогательная сетка

Основные параметры

Выполнение работы от руки

Нормативные акты

Стандарты системы

Цифровой вариант

ГОСТ и чертежные шрифты

Размеры букв и цифр для шрифта типа Б

Вспомогательная сетка

ПРИМЕР № 1

ПРИМЕР № 2Чертеж «плоской детали»

Буквы для черчения. Чертежный шрифт. Алфавит. Правила написания прописных букв и цыфр

Методические указания по дисциплине Инженерная графика, по теме «Шрифты чертежные»

Строчные буквы чертежного шрифта

Схема запчастей мойки аквашторм 1800

1. ОБЩИЙ АЛГОРИТМ РЕШЕНИЯ «ЭПЮРА 2»

CALNVR-1004CP CALNVR-2008CP

Блок управления табло ТР-101

СЕНСОРНЫЙ КАБЕЛЬ SC ТЕХНИЧЕСКИЙ ПАСПОРТ

Рис. 5.5. Окно базы покупных изделий

Микросборка 2609КП1П АЯЕР ТУ

КОМПЛЕКС УПРАЖНЕНИЙ 18+

ТРЕБОВАНИЯ ПЕРЕД УСТАНОВКОЙ

Схема gigabyte ga k8nf 9

Механизмы: шестерни. Стр. 64

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. Pro-Ject Record Box E

Центральные контроллеры сети CNC-08 и CNC-16

Описание вязания кофточки

СБОРНИК ЗАДАЧ ПО ФИЗИКЕ. 7 9 классы

Конвертер TELEOFIS ER108-L4U ETHERNET — RS-232/RS-485

Обзор автомобильных весов серии ВСА

script Краткое руководство пользователя

Водосток. Умное решение.

Портативный принтер Polaroid Zip

ПАСПОРТ ИЗДЕЛИЯ. опорная концевая балка

Браслет из бисера схема из

? Fm. АЦП м ЦАП

Структура продукции:

ИП104 «Гранат — термокабель»

Инструкция по установке. MF Tech air logic

DSF-20 GPS / GSM терминал Описание устройства

Таблица уклонов кровли | Xatki.by

Установка спутниковой антенны. Спутник ABS 75E

Полезные материалы по этой теме:

Навигация по записям

Изображение и построение углов

Деление углов на равные части

Уклоны и конусность

УПРАЖНЕНИЕ 3

УПРАЖНЕНИЕ 4

Угловые (пропорциональные) масштабы

Как перевести угловые величины в линейные? | Статьи

Шрифты чертежные

Высота прописной буквы

Толщина линии шрифта

Ширина прописных букв

Высота строчных букв

Ширина строчных букв

Вспомогательная сетка

Таблица параметров шрифта

ПРИМЕР № 2
Чертеж «плоской детали»
