Устройство, виды и принцип работы рулевого механизма

Основой рулевого управления любого автомобиля является рулевой механизм. Он предназначен для преобразования вращательных движений рулевого колеса в возвратно-поступательные движения рулевого привода. Другими словами, данное устройство превращает повороты руля в нужные перемещения тяг и поворот управляемых колес. Основным параметром механизма является передаточное число. А само устройство, по сути, представляет собой редуктор, т.е. механическую передачу.

Содержание

Функции механизма
Типы рулевых механизмов
Червячный рулевой механизм: устройство, принцип работы, преимущества и недостатки
Реечный рулевой механизм: устройство, принцип работы, преимущества и недостатки
Винтовой редуктор
Регулировка устройства

Функции механизма

Рулевая рейка

Основными функциями устройства являются:

преобразование усилия от руля (рулевого колеса);
передача полученного усилия на рулевой привод.

Типы рулевых механизмов

Устройство рулевого механизма различается в зависимости от способа преобразования крутящего момента. По этому параметру выделяют червячный и реечный виды механизмов. Существует еще винтовой тип, принцип работы которого схож с червячной передачей, но он имеет больший КПД и реализует большее усилие.

Червячный рулевой механизм: устройство, принцип работы, преимущества и недостатки

Этот рулевой механизм является одним из «устаревших» устройств. Им оснащены практически все модели отечественной «классики». Механизм применяется на автомобилях с повышенной проходимостью с зависимой подвеской управляемых колес, а также в легких грузовых автомобилях и автобусах.

Схема червячного редуктора

Конструктивно устройство состоит из следующих элементов:

рулевой вал;
передача «червяк-ролик»;
картер;
рулевая сошка.

Пара «червяк-ролик» находится в постоянном зацеплении. Глобоидальный червяк представляет собой нижнюю часть рулевого вала, а ролик закреплен на валу сошки. При вращении руля ролик перемещается по зубьям червяка, благодаря чему вал рулевой сошки также поворачивается. Результатом такого взаимодействия является передача поступательных движений на привод и колеса.

Рулевой механизм червячного типа имеет следующие преимущества:

возможность поворота колес на больший угол;
гашение ударов от дорожных неровностей;
передача больших усилий;
обеспечение лучшей маневренности машины.

Изготовление конструкции достаточно сложное и дорогое – в этом главный ее минус. Рулевое управление с таким механизмом состоит из множества соединений, периодическая регулировка которых просто необходима. В противном случае придется заменять поврежденные элементы.

Реечный рулевой механизм: устройство, принцип работы, преимущества и недостатки

Механизм “шестерня-рейка”

Рулевой механизм реечного типа считается более современным и удобным. В отличие от предыдущего узла, это устройство применимо на транспортных средствах с независимой подвеской управляемых колес.

В реечный рулевой механизм входят следующие элементы:

корпус механизма;
передача «шестерня-рейка».

Шестерня устанавливается на рулевом валу и находится в постоянном зацеплении с рейкой. В процессе вращения рулевого колеса рейка перемещается в горизонтальной плоскости. В результате соединенные с ней тяги рулевого привода также перемещаются и приводят в движение управляемые колеса.

Механизм «шестерня-рейка» отличается простотой конструкции и высоким КПД. К ее преимуществам также можно отнести:

меньшее количество шарниров и тяг;
компактность и невысокая цена;
надежность и простота конструкции.

С другой стороны, редуктор этого типа чувствителен к ударам от неровностей дороги – любой толчок от колес передастся на руль.

Винтовой редуктор

Устройство винтового редуктора

Особенностью этого механизма является соединение с помощью шариков винта и гайки. За счет чего наблюдается меньшее трение и износ элементов. Механизм состоит из следующих элементов:

вал рулевого колеса с винтом
гайка, перемещаемая по винту
зубчатая рейка, нарезанная на гайке
зубчатый сектор, с которым соединена рейка
рулевая сошка

Винтовой рулевой механизм применяется в автобусах, тяжелых грузовых автомобилях и в некоторых легковых автомобилях представительского класса.

Регулировка устройства

Регулировка рулевого механизма применяется для компенсации зазоров в механизмах «червяк-ролик» и «шестерня-рейка». В процессе эксплуатации в данных механизмах может появиться люфт, который может привести к быстрому износу элементов. Регулировать рулевой механизм необходимо только в соответствии с рекомендациями производителя и на специализированных СТО. Избыточное “зажатие” механизма может привести к его заклиниванию при повороте руля в крайние положения, что чревато потерей управления автомобилем с соответствующими последствиями.

(10 оценок, среднее: 4,70 из 5)
Загрузка…

Источник

Рулевое управление автомобиля

Механизмы управления автомобилем

Механизмы управления автомобиля — это механизмы, которые предназначены обеспечивать движение автомобиля в нужном направлении, и его замедление или остановку в случае необходимости. К механизмам управления относятся рулевое управление и тормозная система автомобиля.

Рулевое управление автомобиля — это совокупность механизмов, служащих, для поворота управляемых колес, обеспечивает движение автомобиля в заданном направлении. Передачу усилия поворота рулевого колеса к управляемым колесам обеспечивает рулевой привод. Для облегчения управления автомобилем применяют усилители руля, которые делают поворот руля легким и комфортным.

Устройство рулевого управления:

1 — поперечная тяга; 2 — нижний рычаг; 3 — поворотная цапфа; 4 — верхний рычаг; 5 — продольная тяга; 6 — сошка рулевого привода; 7 — рулевая передача; 8 — рулевой вал; 9 — рулевое колесо.

Принцип работы рулевого управления

Каждое управляемое колесо установлено на поворотном кулаке, соединенном с передней осью посредством шкворня, который неподвижно крепится в передней оси. При вращении водителем рулевого колеса усилие передается посредством тяг и рычагов на поворотные кулаки, которые поворачиваются на определенный угол (задает водитель), изменяя направление движения автомобиля.

Механизмы управления, устройство

Рулевое управление состоит из следующих механизмов :

1. Рулевой механизм — замедляющая передача, преобразовывающая вращение вала рулевого колеса во вращение вала сошки. Этот механизм увеличивает прикладываемое к рулевому колесу усилие водителя и облегчает его работу.
2. Рулевой привод — система тяг и рычагов, осуществляющая в совокупности с рулевым механизмом поворот автомобиля.
3. Усилитель рулевого привода (не на всех автомобилях) — применяется для уменьшения усилий, необходимых для поворота рулевого колеса.

Устройство рулевого управления

1 – Рулевое колесо; 2 – корпус подшипников вала; 3 — подшипник; 4 – вал колеса рулевого управления; 5 – карданный вал рулевого управления; 6 – тяга рулевой трапеции; 7 — наконечник; 8 — шайба; 9 – палец шарнирный; 10 – крестовина карданного вала; 11 – вилка скользящая; 12 – наконечник цилиндра; 13 – кольцо уплотнительное; 14 – гайка наконечника; 15 — цилиндр; 16 –поршень со штоком; 17 – кольцо уплотнительное; 18 – кольцо опорное; 19 — манжета; 20 – кольцо нажимное; 21 — гайка; 22 – муфта защитная; 23 – тяга рулевой трапеции; 24 — масленка; 25 – наконечник штока; 26 – кольцо стопорное; 27 — заглушка; 28 – пружина; 29 – обойма пружины; 30 – кольцо уплотнительное; 31 – вкладыш верхний; 32 – палец шаровый; 33 – вкладыш нижний; 34 — накладка; 35 – муфта защитная; 36 – рычаг поворотного кулака; 37 – корпус поворотного кулака.

Устройство рулевого привода:

1 – корпус золотника; 2 – кольцо уплотнительное; 3 – кольцо плунжеров подвижное; 4 — манжета; 5 – картер рулевого механизма; 6 — сектор; 7 – пробка заливного отверстия; 8 — червяк; 9 – боковая крышка картера; 10 — крышка; 11 – пробка сливного отверстия; 12 – втулка распорная; 13 – игольчатый подшипник; 14 – сошка рулевого управления; 15 – тяга сошки рулевого управления; 16 – вал рулевого механизма; 17 — золотник; 18 — пружина; 19 — плунжер; 20 – крышка корпуса золотника.

Бак масляный. 1 – Корпус бачка; 2 — фильтр; 3 – корпус фильтра; 4 – клапан перепускной; 5 — крышка; 6 — сапун; 7 – пробка заливной горловины; 8 — кольцо; 9 – шланг всасывающий.

Насос усилительного механизма. 1 – крышка насоса; 2 — статор; 3 — ротор; 4 — корпус; 5 – игольчатый подшипник; 6 — проставка; 7 — шкив; 8 — валик; 9 — коллектор; 10 – диск распределительный.

Принципиальная схема. 1 – трубопроводы високого давления; 2 – механизм рулевой; 3 – насос усилительного механизма; 4 – шланг сливной; 5 – бак масляный; 6 – шланг всасывающий; 7 – шланг нагнетательный; 8 – механизм усилительный; 9 – шланги.

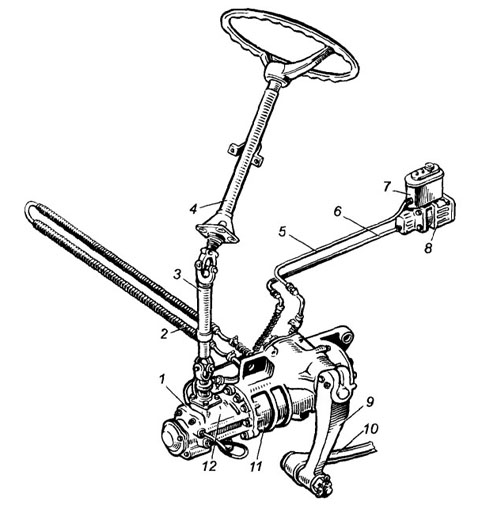

Рулевое управление автомобиля КамАЗ

1 — корпус клапана управления гидроусилителем; 2 — радиатор; 3 — карданный вал; 4 — рулевая колонка; 5 — трубопровод низкого давления; 6 — трубопровод высокого давления; 7— бачок гидросистемы; 8— насос гидроусилителя; 9 — сошка; 10 — продольная тяга; 11 — рулевой механизм с гидроусилителем; 12 — корпус углового редуктора.

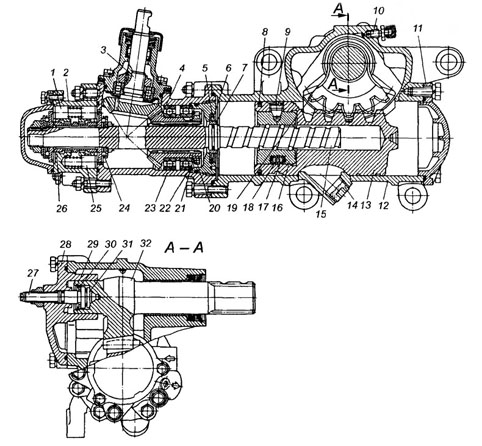

Механизм рулевого управления автомобиля КамАЗ :

1 — реактивный плунжер; 2— корпус клапана управления; 3 — ведущее зубчатое колесо; 4 — ведомое зубчатое колесо; 5, 22 и 29— стопорные кольца; 6 — втулка; 7 и 31 — упорные колы к», 8 — уплотнительное кольцо; 9 и 15 — бинты; 10 — перепускной клапан; 11 и 28 — крышки; 12 — картер; 13 — поршень-рейка; 14 — пробка; 16 и 20— гайки; 17 — желоб; 18 — шарик; 19 — сектор; 21 — стопорная шайба; 23 — корпус; 24 — упорный подшипник; 25 — плунжер; 26 — золотник; 27— регулировочный винт; 30— регулировочная шайба; 32— зубчатый сектор вала сошки.

Рулевое управление автомобиля ЗИЛ;

1 — насос гидроусилителя; 2 — бачок насоса; 3 — шланг низкого давления; 4 — шланг высокого давления; 5 колонка; 6 — контактное устройство сигнала; 7 — переключатель указателей поворота; 8 карданный шарнир; 9 — карданный вал; 10 — рулевой механизм; 11 — сошка.

Рулевое управление автомобиля МАЗ-5335:

1 — продольная рулевая тяга; 2— гидроусилитель рулевого привода; 3 — сошка; 4 — рулевой механизм; 5— карданный шарнир привода рулевого управления; 6 — рулевой вал; 7— рулевое колесо; 8 — поперечная рулевая тяга; 9— левый рычаг поперечной рулевой тяги; 10 — поворотный рычаг.

Tags:
Механизмы управления, устройство
Устройство рулевого управления
Устройство рулевого привода:

Устройство и работа гидроусилителя и электроусилителя руля

Прошло много времени прежде, чем появилась альтернатива для уменьшения усилия на руле, и достигалось это за счет увеличения передаточного числа привода и диаметра банки. В этой статье мы разберем устройство и работу гидроусилителя (ГУР) и электроусилителя (ЭУР) руля. Рассмотрим принцип работы гидроусилителя и электроусилителя руля рулевого механизма автомобиля.

Разновидности и типы рулевых механизмов

Прежде, чем говорить об усилителях руля, давайте немного внимания уделим рулевому механизму. Одним из первоклассников рулевых механизмов стал рулевой механизм типа «червяк–ролик», работа которого основана на использовании шестеренчатой червяной пары, но данный тип механизма, можно сказать, уже остался в прошлом.

Широкое распространение получил реечный тип рулевого механизма, еще его называют «шестерня–рейка». Реечный рулевой механизм в основном используется на переднеприводных автомобилях с подвеской типа МакФерсон. Рулевой механизм типа «шестерня–рейка» обеспечивает удобное, легкое и точное управление автомобилем.

Преимущества и недостатки рулевого усилителя

Основное преимущество усилителя руля – уменьшение требуемого усилия при повороте рулевого колеса (особенно в процессе парковки, когда необходимо совершать большое количество оборотов). Вторым, но не менее важным преимуществом усилителя руля является важное свойство, обеспечивающее смягчение и ослабление ударов передаваемых от неровностей дороги к рулевому колесу. Представьте, как бы вам мешала вибрация на руле при управлении автомобилем.

Важной особенностью усилителя руля является его сбалансированная работа, которая должна обеспечить своевременную передачу усилия от рулевого механизма к рулевому колесу, и в то же время оставить необходимое реактивное усилие на руле, которое позволяет водителю чувствовать автомобиль во время движения.

Для достижения оптимальной работы усилителя руля необходимо обеспечить информативность рулевого привода, в тоже время, сохранив не тугое, удобное вращение рулевого колеса. На правильную работу усилителя руля влияют следующие факторы: производительность насоса, углы установки колес, геометрия и параметры передней и задней подвесок, характеристики и состояние шин, жесткость кузова.

Большинство производителей выбирают комфорт, жертвуя при этом информативностью рулевого механизма. Это объясняется использованием автомобиля в обыденных целях. Но, если вы заядлый автолюбитель, с определенными требованиями к управляемости, любите быструю и экстремальную езду, следует задуматься над этим вопросом более серьезно, правильно расставив приоритеты.

«При движении автомобиля на маленькой скорости руль должен поворачиваться легко, а при высокой скорости рулевое колесо должно быть упругим и информативным».

Для выполнения этой задачи используется специальное устройство – электрогидравлический модулятор давления, который при увеличении скорости получает сигнал, сформированный управляющим блоком, затем по этому сигналу ограничивает давление в рабочем контуре, что ограничивает влияние гидроусилителя на управление автомобилем.

Устройство и работа электроусилителя руля — ЭУР

В электроусилителе на торсионе стоит датчик, который передает сигнал на электронику, после чего ток требуемой силы и полярности подается на обмотку электромотора, который приводит в действие рулевой механизм через червячную передачу. Характеристика усилителя может изменяться в зависимости от сигналов датчика скорости.

Преимущества электроусилителя руля:

Работа усилителя не зависит от оборотов двигателя;
Лучшая информативность (усилитель руля выбирает режимы работы в зависимости от скорости автомобиля);
Работа усилителя руля не зависит от температуры;
Электроусилитель более экономичный, по сравнению с гидроусилителем;
Повышенная надежность по сравнению с гидроусилителем (ведь исключается подтекание рабочих жидкостей);
Неприхотливое обслуживание;
выше симметричность руля.

Электроусилитель руля потребляет энергию только при вращении рулевого колеса, что делает его более экономичным и эффективным. КПД электродвигателя выше, чем КПД гидравлического насоса.

Устройство и работа гидроусилителя руля — ГУР

Современные гидроусилители интегрируются в рулевой механизм своим исполнительным механизмом. А в качестве рабочей жидкости применяют трансмиссионное масло ATF.

reika

На рисунке представлен реечный рулевой механизм с гидроусилителем. Расположение поршня гидроусилителя зависит от крепления тяг. Если тяги крепятся по бокам, поршень размещен посередине корпуса. Поршень может располагаться сбоку, если тяги крепятся к центральной части.

Насос гидроусилителя располагается на силовом агрегате и приводится в действие от ремня коленчатого вала. Насос ГУР предназначен для создания давления масла в системе и его циркуляции (простым языком для перекачивания масла из бачка в распределитель), с давлением от 50 до 10 атм.

Распределитель предназначен для распределения рабочей жидкости по системе (т.е. дозировано улучшает поворот управляемых колес в зависимости от усилия на руле). Распределители бывают роторные и осевые, которые отличаются движением золотника.

Осевой золотник — если золотник распределителя движется поступательно.

Роторный золотник – если золотник осуществляет вращательное движение.

В этом случае используют специальное мониторинговое устройство — торсион, который встраивается в разрез рулевого вала.

Гидроцилиндр – элемент гидроусилителя, который приводит в действие поршень со штоком, повышая давления масла в системе.

Соединительные шланги – предназначены для хода рабочей жидкости по системе.

Рабочая жидкость — масло, с помощью которого обеспечивается передача усилия к гидроцилиндру от насоса.

Бачок. Емкость с фильтром для хранения и очистки рабочей жидкости.

Как работает торсион

Если автомобиль движется прямо, никаких усилий к рулевому колесу прикладывать не надо, поэтому торсион не закручен, дозирующие каналы распределителя перекрыты, масло течет в бачок. Когда же автомобиль поворачивает, возникает сопротивление, сопротивление передается и торсион закручивается еще сильнее, пропорционально прикладываемому усилию к рулевому колесу. Золотник открывает дозирующие каналы, и масло начинает поступать в исполнительное устройство. Если рулевое колесо повернуто до упора, открываются предохранительные клапана, давление масла сбрасывается.

Принцип работы гидроусилителя

При повороте руля, происходит перемещение золотника. Переместившись, он перекрывает сливную магистраль и в одну из полостей цилиндра под давлением подается рабочая жидкость. В это же время поршень и шток под воздействием на них давления жидкости поворачивают колеса и корпус распределителя в сторону движения золотника. Корпус распределителя настигает золотник лишь тогда, когда тот прекращает свое движение.После этого поворот считается выполненным. После поворота (руль устанавливается в прямолинейное положение) и золотник возвращается в нейтральное положение и открывается магистраль для слива жидкости.

Рулевой механизм Active Steering с переменным передаточным отношением

Можно ли изменять передаточное отношение усилия на руле? Этот вопрос особенно актуален при движении автомобиля на высокой скорости, когда не требуется лишняя острота рулевого управления. Ведь небольшие изменения положения руля могут повлиять на движение автомобиля, что непременно заставит водителя волноваться. Чего не скажешь о парковке автомобиля, здесь все наоборот, хочется не крутить руль туда-сюда на большие углы.

Тут на помощь устанавливается рейка с переменным профилем: в нулевой зоне зубья треугольные, а ближе к краям — трапецеидальной формы. Шестерня входит с ними в зацепление с разным плечом, что помогает изменить передаточное отношение.

На некоторых современных автомобилях устанавливается система активного управления автомобилем — Active Steering. Она позволяет изменять передаточные отношения рулевого механизма, в зависимости от режима движения, как раз в тех случаях, что мы описывали выше (ситуация на большой скорости и ситуация с парковкой).

Устройство электроусилителя руля (ЭУР)

Электроусилитель руля (ЭУР)

ЭУР это усилители рулевого управления, которые работают с помощью электричества. Усилитель включает в себя торсион и датчик. Датчик служит для того, чтобы подавать ток на обмотку электромотора. Электромотор передает крутящий момент, используя червячную передачу.

Устройство ЭУР

1 — рулевая колонка; 2 — электронный усилитель; 3 — промежуточный вал; 4 — рулевой механизм типа рейка; 5 — устройство с торсионом; 6 — блок управления ЭУР; 7 — электронный привод, который включает в себя механизм типа винт—шарик—рейка.

Основные преимущества работы ЭУР:

— работа ЭУР не зависит от количества оборотов двигателя автомобиля,
— возможность саморегулировки
— на работу ЭУР не влияет температура окружающей среды
— экономичность:

1) усилитель руля (ЭУР) выступает как потребитель энергии только во время вращения рулевого колеса.

2) высокий КПД электродвигателя.

Высокая надежность работы ЭУР обеспечивается: отсутствием шлангов и ремней, не используются прокладок и и сальники. А самое главное нет потребности в дополнительных жидкостях. В отличие от гидроусилителей рулевого управления ЭУР не требует доливки рабочей жидкости и ее замены.

Устройство насоса гидроусилителя

Насос гидроусилителя должен быть высокопроизводительным, чтобы уже при невысокой частоте вращения коленчатого вала двигателя обеспечивать повороты рулевого колеса с требуемой быстротой. Насос имеет клиноременный привод от шкива коленчатого вала. Шкив насоса закреплен на наружном конце вала, установленного на игольчатом и шариковом подшипниках. На валу насоса на шлицах посажен ротор, в пазы которого свободно вставлены лопасти. К корпусу насоса шпильками и болтами вместе с распределительным диском и крышкой прикреплен статор.

Работа насоса гидроусилителя

При вращении ротора лопасти, перемешаясь в его пазах, постоянно плотно прижимаются к криволинейной поверхности статора под действием центробежных сил и давления жидкости. Жидкость из корпуса попадает в пространство между лопастями и вытесняется ими в полость нагнетания. За один оборот ротора дважды происходит забор и нагнетание жидкости. Из полости нагнетания через отверстия распределительного диска, калиброванное отверстие и канал в крышке насоса жидкость поступает в нагнетательный шланг (трубопровод) гидроусилителя.
На верхней части корпуса насоса укреплен бачок для жидкости (масло), закрытый крышкой, в которой установлен сапун, поддерживающий давление внешней среды внутри бачка. Масло, заливаемое в бачок, проходит через сетчатый фильтр. В магистрали слива масла имеется также сетчатый фильтр и перепускной клапан, который срабатывает в случае засорения фильтра. В крышке насоса установлен перепускной клапан, имеющий отверстия для соединения с полостью нагнетания насоса.
При повышении частоты вращения коленчатого вала двигателя разность давлений на торцах перепускного клапана возрастает, так как с увеличением подачи масла в систему гидроусилителя повышается разность давлений в полости нагнетания насоса и в магистрали нагнетания. При чрезмерном увеличении подачи масла в систему гидроусилителя перепускной клапан перемещается вправо, сжимая пружину, и сообщает полость нагнетания с бачком.

Для уменьшения уровня шума при работе насоса и снижения износа его деталей при большой частоте вращения коленчатого вала двигателя масло, проходя перепускной клапан, принудительно направляется обратно в полость корпуса насоса и в канал всасывания. Для этого имеется коллектор, внутренний канал которого соединен с полостью бачка.
Внутри перепускного канала есть седло с установленным в нем предохранительным клапаном, который открывается при достижении давления масла 6,5—7 МПа и перепускает его из нагнетательного канала в бачок.
На грузовых автомобилях особо большой грузоподъемности, движение которых без усилителя рулевого привода невозможно, обычно применяют дополнительный, аварийный привод насоса от электродвигателя. Он автоматически включается при аварийной остановке двигателя автомобиля.
Техническое состояние механизма рулевого управления оказывает существенное влияние на безопасность движения автомобиля, поэтому правильной эксплуатацией механизма рулевого управления и своевременному регулированию необходимо уделять самое серьезное внимание. Не допускается, к примеру, эксплуатация автомобиля, если свободный ход рулевого колеса превышает 25° В этом случае эксплуатация автомобиля затруднена и износ деталей механизма рулевого управления значителен.
Для повышения надежности и упрощения обслуживания элементов механизма рулевого управления конструкция привода предусматривает частичное или даже полное отсутствие регулировок шарнирных узлов рулевого привода. Детали механизма рулевого управления изготовляются с большой точностью и подвергаются термообработке.

Устройство насоса гидроусилителя рулевого привода автомобиля ЗИЛ:

1 и 13 — перепускные клапаны; 2 и 20 — сетчатые фильтры; 3 — корпус насоса; 4 — шарикоподшипник; 5 — уплотнительная муфта; 6 — вал насоса; 7 — игольчатый подшипник; 8 — статор; 9 — ротор; 10 — распределительный диск; 11 — калиброванное отверстие; 12 — крышка насоса; 14 — седло предохранительного клапана; 15 — пружина; 16 — предохранительный клапан; 17 — коллектор; 18 — бачок; 19 — резиновая прокладка; 21 — сапун; 22 — крышка бачка; 23 — шайба; 24 — гайка-барашек; 25 — резиновое кольцо; 26 — шкив; 27— лопасть.

Конструкция гидроусилителя

Если на управляемые колеса приходится большая нагрузка (грузовые автомобили большой и средней грузоподъемности и автобусы), то управление автомобилем затрудняется необходимостью приложения к рулевом)’ колесу значительного усилия. В тех случаях, когда работа водителя не может быть облегчена увеличением передаточного числа механизма рулевого управления, конструкция предусматривает применение усилителей. Усилители руля увеличивают маневренность автомобиля, повышают безопасность движения, так как позволяют сохранить управляемость автомобилем даже в случае разрыва шины на одном из передних колес, уменьшают усилие, затрачиваемое водителем при повороте управляемых колес, и смягчают толчки, передающиеся на рулевое колесо при движении автомобиля по неровной дороге. При применении усилителя несколько ухудшается стабилизация управляемых колес и больше изнашивается шина (из-за высокой его чувствительности).

Усилители бывают электрические усилители, пневматические и гидравлические. Электрические усилители показывают хорошие результаты, но в настоящее время только выходят из стадии лабораторных исследований и разработок, а пневматические оказались неприемлемыми ввиду большой упругой податливости рабочего тела — воздуха, приводившей к запаздыванию срабатывания усилителя и возникновению в рулевом управлении недопустимых колебательных процессов. Поэтому в настоящее время широко применяют гидравлические усилители. Гидравлический усилитель может быть встроенным в механизм рулевого управления и отдельным.
В общем случае гидравлический усилитель состоит из источника энергии (гидронасоса), распределителя, исполнительного устройства (силового цилиндра).

Требования, предъявляемые к конструкции гидроусилителя:

• должны обеспечивать следящее действие как по силе, так и по перемещению рулевого колеса (сила перемещения рулевого колеса должна быть пропорциональна силе сопротивления повороту и углу поворота управляемых колес);
• в случае выхода из строя усилителя — управление автомобилем не должно нарушаться;
• минимальное время срабатывания;
• минимальное препятствие стабилизации управляемых колес;
• усилитель не должен включаться от толчков дороги.

По месту установки элементов усилителя различают четыре типа конструкций.

Типы конструкций усилителей рулевого привода

Первый тип — элементы расположены близко к рулевому колесу — высокая чувствительность, минимальная длина трубопроводов, компактность (автомобили марок «ЗИЛ», «КамАЗ»).

СИЛОВОЙ ЦИЛИНДР — РУЛЕВОЙ МЕХАНИЗМ — РАСПРЕДЕЛИТЕЛЬ

Второй тип — силовой цилиндр и распределитель далеко от механизма рулевого управления, который установлен автономно — чувствительность ухудшается, большая длина трубопроводов (автомобили марок «МАЗ», «КрАЗ»).

СИЛОВОЙ ЦИЛИНДР — РАСПРЕДЕЛИТЕЛЬ — РУЛЕВОЙ МЕХАНИЗМ

Третий тип — автономное расположение всех элементов — чувствительность хуже, большая длина трубопроводов, но удобна в обслуживании (автомобиль ГАЗ).

СИЛОВОЙ ЦИЛИНДР — РАСПРЕДЕЛИТЕЛЬ -РУЛЕВОЙ МЕХАНИЗМ

Четвертый тип — механизм рулевого управления соединен с распределителем — чувствительность хорошая, большая длина трубопроводов (автомобиль Урал-4320).

СИЛОВОЙ ЦИЛИНДР — РУЛЕВОЙ МЕХАНИЗМ/РАСПРЕДЕЛИТЕЛЬ

Встроенный гидроусилитель автомобиля ЗИЛ. Корпус распределителя крепится к промежуточной крышке картера механизма рулевого управления. Золотник распределителя крепится между упорными шариковыми подшипниками на винте. Золотник представляет собой цилиндр с двумя проточками. Упорные шарикоподшипники стянуты гайкой с подложенной под нее конической пружиной шайбой, обращенной вогнутой стороной к шарикоподшипнику. Длина золотника больше отверстия для него в корпусе распределителя, вследствие чего золотник и винт могут перемещаться в осевом направлении примерно на 1 мм в каждую сторону от среднего положения. Шесть реактивных пружин с реактивными плунжерами с каждой стороны. Пружины стремятся удержать золотник в среднем (нейтральном) положении. Если возникающая при вращении винта осевая сила больше силы предварительного сжатия реактивных пружин, то винт и золотник смещаются вправо или влево (на 1 мм) в зависимости от направления вращения винта, сообщая одну из полостей картера (силового цилиндра) механизма рулевого управления с магистралью высокого давления, а другую со сливным каналом. Масло под давлением (в современных усилителях используется давление 7—15 МПа) воздействует на тот или другой торец поршня рейки, создавая дополнительное усилие, способствующее повороту вправо или влево управляемых колес. При среднем (нейтральном) положении золотника жидкость из наcoca, заполнив обе полости силового цилиндра, вытекает через золотник в бачок гидронасоса.
При повороте вправо винт, выкручиваясь из поршня-рейки, вследствие сопротивления, возникающего при повороте колес, стремится сдвинуться в осевом направлении. Как только сдвигающая сила будет больше силы предварительно сжатых пружин реактивных плунжеров, золотник переместится вправо, соединяя магистраль высокого давления с полостью вправо от поршня, а полость слева от поршня со сливным каналом. Поршень-рейка перемещается под действием усилий, возникающих при выкручивании винта и от давления жидкости.
В случае поворота колес автомобиля влево золотник под аналогичным воздействием перемещается также влево, соединяя полость слева от поршня с магистралью высокого давления, а полость справа от поршня со сливным каналом.
Увеличение сопротивления повороту колес, оказываемое дорогой, вызывает повышение давления в рабочей полости картера и под реактивными плунжерами. Чем больше сопротивление повороту колес, тем с большей силой золотник стремится вернуться в среднее положение. Одновременно с этим возрастает и усилие на рулевом колесе, благодаря чему у водителя возникает «чувство дороги».

Работа гидроусилителя рулевого привода автомобиля ЗИЛ-4331:

a — нейтральное положение; б — перемещение золотника вправо; в — перемещение золотника влево; 1 и 7 — перепускные клапаны; 2 — сапун; 3 и 4 — сетчатые фильтры; 5 — коллектор; 6 — насос; 8 — предохранительный клапан; 9 и 10 — демпфирующие отверстия; 11 — калиброванное отверстие; 12 — шариковый клапан; 13 — реактивный плунжер; 14 — золотник; 15 — винт механизма рулевого управления; 16 — вал сошки; 17 — картер механизма рулевого управления.

Если водитель перестает поворачивать рулевое колесо, то прекращается и поворот управляемых колес, так как винт перестает вращаться и поступающая в картер механизма рулевого управления жидкость перемешает поршень-рейку с винтом и золотником в исходное среднее положение, при котором прекращается действие жидкости на поршень-рейку.
В работе гидроусилителей автомобилей марок «ЗИЛ» и «КамАЗ» много общего, но конструкция гидроусилителя автомобилей марки «КамАЗ» имеет некоторые особенности. Распределитель расположен впереди углового редуктора. В центральном отверстии распределителя размещен золотник, вокруг которого в трех сквозных отверстиях расположено по два цилиндра с центрирующей пружиной между ними, а в трех глухих отверстиях расположено по одному плунжеру с пружиной. Наличие трех плунжеров в глухих отверстиях объясняется следующим. Жидкость, находящаяся в корпусе углового редуктора, действует на три торца реактивных плунжеров, находящихся в сквозных отверстиях, а также на кромку сечения винта по месту его уплотнения, а в полости слева под передней крышкой действуют лишь на торцы трех плунжеров. Чтобы обеспечить одинаковое реактивное усилие на рулевом колесе от давления жидкости при повороте как направо, так и налево со стороны углового редуктора расположены три дополнительных плунжера, общая площадь которых равна площади кромки сечения винта.
В одном из плунжеров встроен обратный клапан, который при отказе гидросистемы соединяет между собой магистрали высокого и низкого давления, обеспечивая работу рулевого управления без усилителя. Предохранительный клапан соединяет магистрали нагнетания и слива при давлении жидкости свыше 8 МПа, предохраняя насос от перегрева, а детали от перегрузок. Размещение предохранительного клапана в отдельной бобышке облегчает его регулировку и ремонт.
Отдельный гидроусилитель автомобиля МАЗ. Распределитель крепится к корпусу шаровых шарниров и силового цилиндра. Внутри корпуса распределителя имеются три кольцевых канавки: две крайние соединены между собой каналом и с магистралью нагнетания, средняя сообщает магистраль слива с бачком насоса. Две кольцевые канавки золотника соединяются каналами (Одна — с левой, другая — с правой стороны) с реактивными камерами, представляющими собой замкнутую полость. Шаровые пальцы сошки и продольной рулевой тяги закреплены в корпусе шаровых шарниров. Этот корпус фланцем скреплен с корпусом золотника. Шаровые пальцы зажаты пружинами между сферическими сухарями пробкой и регулировочной гайкой. Сухари удерживаются от вращения штифтами, а шаровые пальцы в сухарях могут поворачиваться в некоторых пределах. Внутри корпуса шаровых шарниров в осевом направлении может перемещаться стакан с закрепленным в нем шаровым пальцем сошки. Со стаканом перемещается и золотник, жестко соединенный с ним болтами. На корпус шаровых шарниров навернут силовой цилиндр, в котором помещен поршень со штоком. С одной стороны полость цилиндра закрыта пробкой, а с другой — крышкой. На конце штока имеется головка для его крепления в кронштейне рамы. Полости цилиндра, разделенные поршнем, соединены трубопроводами с каналами в корпусе распределителя, выходящими в полость между кольцевыми проточками.

Конструкция гидроусилителя автомобиля МАЗ

1 — гидроцилиндр; 2 — шток; 3 — нагнетательный трубопровод; 4 — поршень; 5, 31 и 32 — пробки; 6— корпус шаровых шарниров; 7 — регулировочная гайка зазора шарового шарнира продольной тяги; 8 — толкатель; 9 — шаровой палец продольной рулевой тяги; 10 — шаровой палец сошки; 11 — сливной трубопровод; 12 — крышка; 13 — корпус распределителя; 14 — фланец; 15 и 17 — трубопроводы; 16 — хомут крепления уплотнителя; 18 — масленка; 19— сухарь; 20 — стопорный винт; 21 — крышка гидроцилиндра; 22— винт; 23— внутренняя шайба крепления чехла; 24 — головка штока; 25 — шплинт; 26 — штуцер сливного трубопровода; 27— штуцер нагнетательного трубопровода; 28 — держатель шлангов; 29 — регулировочная пробка зазора шарового шарнира сошки; 30 — золотник; 33 — стяжной болт; 34 — соединительный канал; 35 —стакан; 36 — обратный клапан.

Жидкость, подаваемая насосом по магистрали нагнетания в распределитель, заполняет две крайние кольцевые полости и в прямолинейном движении автомобиля, проходя между кромками золотника в центральную кольцевую полость, по трубопроводу возвращается в бачок насоса.
При повороте рулевого колеса шаровой палец сошки перемещает золотник в сторону от нейтрального (среднего) положения. Вследствие этого крайняя и центральная кольцевые полости разъединяются буртиком золотника и жидкость насосом подается в одну из полостей силового цилиндра, а из другой сливается в бачок. Под действием давления жидкости силовой цилиндр перемещает шаровой палец продольной рулевой тяги и весь золотниковый механизм. Через каналы в золотнике жидкость под давлением всегда передается в реактивные камеры, поэтому золотник стремится вернуться в нейтральное положение.

Работа гидроусилителя рулевого привода автомобиля МАЗ

а — нейтральное положение; б — поворот колес в левую сторону; в — поворот колес в правую сторону; 1 — реактивная камера; 2 — золотник; 3 — соединительный канал; 4 — корпус распределителя; 5 — маслопровод к поршневой полости гидроцилиндра; б — маслопровод к над поршневой полости гидроцилиндра; 7— поршень; 8 — гидроцилиндр; 9— шток поршня; 10 — продольная рулевая тяга; 11 — шаровой палец продольной тяги; 12 — шаровой палец сошки; 13 — линия для слива масла; 14 — нагнетательная линия; 15 — обратный клапан; 16 — рулевое колесо; 17 — бак; 18 — насос; 19 — гидроусилитель; 20— сошка; А и Б — полости; В — центральная кольцевая полость; Г — нагнетательная полость.

Как только прекратится поворот рулевого колеса, золотник остановится, а корпус распределителя, продолжая двигаться под действием гидроцилиндра, установит золотник в нейтральное положение. Поворот управляемых колес автомобиля прекратится, так как жидкость начнет сливаться в бачок.
При увеличении сопротивления повороту колес автомобиля возрастает давление жидкости как в рабочей полости цилиндра, так и в реактивных камерах распределителя. При повышении давления золотник стремится вернуться в нейтральное положение. Поэтому водитель должен приложить к рулевому колесу большее усилие, что помогает обеспечить «чувство дороги» так же, как и при управлении автомобилем без усилителя. В корпусе распределителя установлен обратный клапан, перепускающий жидкость из одной полости гидроцилиндра в другую при неработающем гидроусилителе, что позволяет управлять автомобилем при неработающем двигателе (буксирование автомобиля). Следует отметить, что допускается лишь кратковременное управление автомобилем при неработающем усилителе, так как при этом на рулевом колесе, а следовательно, и во всех деталях механизма рулевого управления нагрузки могут быть значительные.

Рулевой привод

Рулевой привод включает в себя систему тяг, шарниров и рычагов, осуществляющих с механизмом рулевого управления поворот управляемых колес. Рулевой привод имеет рулевую трапецию, которая позволяет поворачивать управляемые колеса на разные углы, чем достигается их качение без бокового проскальзывания. Рулевая трапеция может быть задней или передней, т. е. с поперечной рулевой тягой, расположенной сзади переднего моста или перед ним. Различают цельную (единую) трапецию, применяемую при зависимой подвеске колес и расчлененную, используемую при независимой подвеске.

Рулевой привод с зависимой подвеской автомобиля

Рулевой привод грузовых автомобилей с зависимой подвеской включает в себя: сошку, продольную тягу, два левых поворотных рычага, поперечную тягу, правый поворотный рычаг, рулевую трапецию (шарнирный четырехугольник, образованный средней частью балки передней оси, поперечной тягой и левым и правым поворотными рычагами).
При движении автомобиля по неровной дороге на детали рулевого привода (сошку, продольную и поперечную рулевые тяги, рулевые рычаги) действуют большие нагрузки. Поэтому в рулевой привод вводят пружины для смягчения толчков и для автоматического устранения зазоров, возникающих при изнашивании деталей. Поперечная рулевая тяга на одном конце имеет левую резьбу и правую на другом для навинчивания наконечников крепления шаровых шарниров. Вследствие этого можно изменять расстояние между шарнирами при регулировании схождения управляемых колес.

Рулевой привод с независимой подвеской

При независимой подвеске управляемых колес легковых автомобилей рулевой привод включает в себя (с червячным механизмом рулевого управления): сошку; маятниковый рычаг; составную поперечную тягу, состоящую из средней тяги, шарнирно соединенной по концам с сошкой и маятниковым рычагом и две боковые тяги; левый и правый поворотные рычаги.

Рулевой привод и рулевые тяги автомобиля ГАЗ-24 «Волга»

1 — шплинт; 2 — резьбовая пробка; 3 — пружина; 4 — опорная пята; 5— корпус шарнира; 6 и 10 — резиновые уплотнители; 7— распорная втулка наконечника; 8 — гайка; 9— распорная втулка тяги; 11— шаровой палец; 12 — корпус шарнира; 13 — полиэтиленовый сухарь; 14 — маятниковый рычаг; 15 — втулка из порошкового материала; 16 — резиновая втулка рычага; 17 — поперечная тяга; 18 — боковая тяга; 19 — сошка; 20 — болт; 21 — стяжной хомут; 22 — регулировочная трубка; 23 — наконечник тяги; 24 — рычаг поворотного кулака.

Независимая подвеска легковых автомобилей с реечным механизмом рулевого управления состоит из составной поперечной тяги, средней частью которой является зубчатая рейка механизма рулевого управления, к ней шарнирно крепятся (по концам или в одном месте) боковые тяги. Боковые тяги, в свою очередь, крепятся шарнирно к поворотным рычагам (левому и правому). Трапеция состоит из средней части передней оси, составной поперечной тяги и поворотных (левого и правого) рычагов.
Шарниры рулевых приводов. Основные требования, предъявляемые к шарнирам рулевого привода, заключаются в без зазорности и износостойкости. Поэтому все шарниры поджаты скользящей поверхностью путем деформации упругого элемента. В шарнирном соединении шарового пальца с продольной рулевой тягой один из сухарей (вкладыш) представляет собой жесткую опору, а другой опирается на пружину. Внешний сухарь прижат к шаровому шарниру резьбовой пробкой. Во всех соединениях сухари постоянно прижимаются к головке шарового пальца под действием пружин. Шарниры тяг с полусферическими пальцами саморегулирующиеся разборные. Использование высококачественных конструкционных материалов для сухарей, современных смазочных материалов и надежных уплотнений позволяет в настоящее время применять шарниры, не требующие замены смазочного материала в течение всего их срока службы.

Шарнирное соединение деталей рулевого привода автомобилей

а — ГАЗ-53А; 6-ЗИЛ-130; в — МАЗ; 1— масленка; 2 — пята; 3 — коническая пружина; 4 — крышка; 5-стопорное кольцо; 6 и 15 — наконечники; 7 и 17— трубы; 8 — резиновое кольцо; 9— обойма; 10 — резиновый колпак; 11 — кольцо; 12 — полусферический палец; 13 и 19 — сухари; 14-сменный вкладыш; 16 — хомут; 18 — пробка; 20 — пружина; 21 — ограничитель.

Ещё статьи…

Реечные механизмы рулевого управления
Винтовые механизмы рулевого управления
Червячные механизмы рулевого управления
Рулевые механизмы

Источник

Знаете, как называется рулевое колесо у гоночного болида? Штурвал! А в наших автомобилях всего то – руль… Чувствуете разницу? Но оставим Шумахеру шумахерово, и поговорим что же такое рулевое управление, или рулевой механизм.

Система рулевого управления служит для управления автомобилем и обеспечения его движения в заданном направлении по команде водителя. Система включает в себя рулевой механизм и рулевой привод. Что бы представить себе работу рулевых механизмов разных поколений, я разделю объяснение на три части, именно столько их насчитывается в автомобилестроении.

Червячный рулевой механизм

Свое название получил из-за системы привода рулевой колонки, а именно червячной шестерни. В состав рулевой системы входят:

• Руль (думается объяснять не надо?)

• Рулевой вал с крестовиной, представляет собой металлический стержень, у которого с одной стороны расположены шлицы для фиксации руля, а с другой внутренние шлицы для крепления к рулевой колонке. Полная фиксация производится стяжной муфтой, которая обжимает место стыка вала и «червяка» привода колонки. В месте изгиба вала устанавливается кардан, при помощи которого передается боковое усилие вращения.

• Рулевая колонка, устройство, собранное в одном литом корпусе, в состав которой входят червячная ведущая шестерня и ведомая. Ведомая шестерня соединена жестко с рулевой сошкой.

• Рулевые тяги, наконечники и «маятник», совокупность этих деталей соединённых между собой при помощи шаровых и резьбовых соединений.

Работа рулевого механизма выглядит следующим образом: при вращении рулевого колеса, усилие вращения передается на червячный механизм колонки, «червяк» вращает ведомую шестерню, которая в свою очередь приводит в действие рулевую сошку. Сошка соединена со средней рулевой тягой, второй конец тяги крепится к маятниковому рычагу. Рычаг устанавливается на опоре и жестко крепится к кузову автомобиля. От сошки и «маятника» отходят боковые тяги, которые при помощи обжимных муфт соединены с рулевыми наконечниками. Наконечники соединяются со ступицей. Рулевая сошка, поворачиваясь, передает усилие одновременно на боковую тягу и на средний рычаг. Средний рычаг приводит в действие вторую боковую тягу и ступицы поворачиваются, соответственно колеса тоже.

Такая система была распространена на старых моделях «Жигулей» и «BMW».

Реечный рулевой механизм

Самая распространенная система в настоящее время.
Основные узлы это:

• Рулевое колесо (руль)

• Рулевой вал (то же что и в червячном механизме)

• Рулевая рейка – это узел, состоящий из зубчатой рейки, в движение которую приводит рулевая шестерня. Собранная в одном корпусе, чаще из легкого сплава, крепится непосредственно к кузову авто. На концах зубчатой рейки изготовлены резьбовые отверстия для крепления рулевых тяг.

• Рулевые тяги представляют собой металлический стержень, с одного конца у которого резьба, а со второй, шарнирное шаровое устройство с резьбой.

• Рулевой наконечник, это корпус с шаровым шарниром и внутренней резьбой, для вкручивания рулевой тяги.

При вращении рулевого колеса, усилие передается на шестерню, которая приводит в действие рулевую рейку. Рейка «выезжает» из корпуса влево или вправо. Усилие передается на рулевой рычаг с наконечником. Наконечник вставлен в ступицу, которую и поворачивает в дальнейшем.

Для уменьшения усилия водителя при вращении рулевого колеса, в реечное рулевое устройство были введены усилители руля, на них остановимся более подробно

Усилитель руля является вспомогательным устройством для вращения рулевого колеса. Различают несколько типов усилителей руля. Это гидроусилитель, гидроэлектроусилитель, электроусилитель и пневмоусилитель.

1. Гидроусилитель состоит из гидравлического насоса, в действие который приводит двигатель, системы шлангов высокого давления, и бачка для жидкости. Корпус рейки выполнен герметически, так как в нем находится жидкость гидроусилителя. Принцип действия гидроусилителя следующий: насос нагнетает давление в системе, но если руль стоит на месте, то насос просто создает циркуляцию жидкости. Стоит только водителю начать поворачивать руль, как перекрывается циркуляция, и жидкость начинает давить на рейку, «помогая» водителю. Давление направлено в ту сторону, в которую вращается «баранка».

2. В гидроэлектроусилителе система точно такая же, только насос вращает электромотор.

3. В электроусилителе применяется так же электромотор, но соединяется он непосредственно с рейкой или с рулевым валом. Управляется электронным блоком управления. Электроусилитель еще называют адаптивным усилителем из-за возможности прикладывания разного усилия к вращению рулевого колеса, в зависимости от скорости движения. Известная система Servotronic.

4. Пневмоусилитель это близкая «родня» гидроусилителя, только жидкость заменена на сжатый воздух.

Активная рулевая система

Самая «продвинутая» система управления в настоящее время, в состав входит:

• Рулевая рейка с планетарным механизмом и электродвигателем
• Блок электронного управления
• Рулевые тяги, наконечники
• Рулевое колесо (ну а как же без него?)

Принцип работы рулевой системы чем-то напоминает работу АКПП. При вращении рулевого колеса, вращается планетарный механизм, который и приводит в действие рейку, но вот только передаточное число всегда разное, в зависимости от скорости движения автомобиля. Дело в том, что солнечную шестерню снаружи вращает электродвигатель, поэтому в зависимости от скорости вращения изменяется передаточное число. На небольшой скорости коэффициент передачи составляет единицу. Но при большем разгоне, когда малейшее движение руля может привести к негативным последствиям, включается электромотор, вращает солнечную шестерню, соответственно необходимо руль довернуть больше при повороте. На маленькой скорости автомобиля электродвигатель вращается в обратную сторону, создавая более комфортное управление.

Весь остальной процесс выглядит, как и у простой реечной системы.

Ничего не забыли? Забыли, конечно! Забыли еще одну систему – винтовую. Правда, эта система больше похожа на червячный механизм. Итак – на валу проточена винтовая резьба, по которой «ползает» своеобразная гайка, представляет собой зубчатую рейку с резьбой внутри. Зубья рейки приводят в действие рулевой сектор, в свою очередь он предает движение сошке, ну а дальше как в червячной системе. Для уменьшения трения, внутри «гайки» расположены шарики, которые «циркулируют» во время вращения.

Источник

Рассмотрим устройство рулевого управления, принцип работы, разновидность элементов. Наведены цены ремонта и деталей, а так же основные поломки деталей. В конце статьи видео-обзор механизма рулевого управления.Рассмотрим устройство рулевого управления, принцип работы, разновидность элементов. Наведены цены ремонта и деталей, а так же основные поломки деталей. В конце статьи видео-обзор механизма рулевого управления.

Содержание статьи:

Что это такое
Устройство механизма
Схема
Принцип работы и виды
Виды усилителей руля
Левый или правый руль
Нужная ли регулировка
Цена ремонта и деталей
Возможные поломки
Видео

Рулевое управление автомобиля можно считать основным механизмов всей конструкции, по сути, без него нельзя управлять машиной. Учитывая прогресс технологий и автомобильной промышленности, на сегодня выделяют несколько вариантов устройства, а так же разное расположение в салоне автомобиля (слева или справа).

Если объяснить в нескольких словах, то это передаточных механизм, от рулевого колеса и на колеса автомобиля. Чтоб понять, как устроено управление автомобиля, рассмотрим принцип работы, устройство и основные нюансы, которые чаще всего встречаются.

Что такое механизм рулевого управления авто

Сам рулевой механизм считается основой для управления автомобилем. Это не отдельный элемент, а совокупность деталей, механизмов и узлов, которые передают положение руля на угол поворота передних колес автомобиля. Независимо от транспортного средства, основной задачей такого набора считается обеспечение поворота, а так же поддержание заданного водителем направления движения транспорта.

В момент поворота руля, угол наклона передается с помощью механизмов на рейку, после чего колеса меняют положение, соответственно и направление движения автомобиля меняется. По строению специалисты выделяют несколько видов поворотного механизма колес автомобиля, при этом результат работы будет одинаковым.

Устройство механизма рулевого управления авто

В зависимости от способа преобразования крутящего момента и поворота руля, различают несколько вариантов механизма. Соответственно и строения будет отличаться. Среди основных видов выделяют реечный и червячный механизм, так же есть еще винтовой механизм, но по строению он многих напоминает червячную передачу. С другой же стороны винтовой тип рулевого управления показывает больший КПД, а значит и усилие больше.

Независимо от механизма управления автомобиля, большая часть деталей одинаковая. В перечне числится:

руль;
колонка для передачи угла наклона руля;
механизм рулевой;
усилитель управления;
привод;
другие дополнительные элементы (в зависимости от типа рулевого управления).

Чтоб понять, за что отвечает каждая из наведенных деталей, рассмотрим их более подробно. Руль неизменная деталь, без которой не может обойтись любое транспортное средство, в автомобилях оно чаще всего круглой формы. В зависимости от страны, где в дальнейшем будет эксплуатироваться автомобиль, руль могут расположить слева или справа. Основное назначение руля – указание направления автомобиля, за счет поворота в одну или другую сторону. Для комфорта и безопасности руль может быть с подогревом, возможностью регулировки по вертикали и глубине и с функциональными кнопками. Как дополнение за рулем могут добавить подруливые лепестки для переключения передач (только автоматические трансмиссии).

Рулевая колонка играет не менее важную роль, основная задача – передать угол наклона руля на механизм поворота колес. Как правило, это вал с шарнирными соединениями, но учитывая прогресс, передачу управления может производить электродвигатель, за счет электроники. Для обеспечения дополнительной защиты автомобиля от угона и дополнительной безопасности, в состав рулевой колонки может входить механическая или электронная система блокировки. Так же на колонку многие производители устанавливают замок зажигания, рычаги управления поворотами, стеклоочистителями и другими необходимыми функциями.

За поворот колес и дальнейшую обработку крутящего момента от колонки отвечает рулевой механизм. Именно эта часть в зависимости от производителя может иметь разную внутреннюю конструкцию. Если брать поверхностный осмотр, то конструкция состоит из редуктора и передаточного механизма, который соединяет рулевую рейку и колонку.

Для комфорта водителя и сохранения рулевого механизма, инженеры добавили усилитель руля. Именно он позволяет не только повысить КПД передачи усилия поворота от руля к приводу, но и смягчить этот процесс, убирая рывки и нагрузку на детали всего механизма поворота колес. Еще одним важным элементом всего механизма можно считать рулевой привод. По устройству это не одна деталь, а совокупность нескольких элементов, как правило, в него входят рулевые тяги, наконечники и рычаги. Что касается дополнительных элементов, то здесь все зависит от самого производителя и устройства подвески.

Схема механизма рулевого управления авто

На фото представлена схема механизма рулевого управления автомобиля

руль;
рулевая колонка;
карданный вал;
электродвигатель усилителя;
датчик поворота руля;
электронный блок управления руля;
устройство поворота колес.

Принцип работы и виды механизмов рулевого управления

Как уже говорили, выделяют три основные виды механизма рулевого управления: реечный, червячный и винтовой. Самым распространенным видом на легковых автомобилях считается реечный. Конструкция достаточно простая и отличается неплохим КПД передачи крутящего момента руля (устанавливают на авто с независимой подвеской). Основой служит рулевая рейки с шестерней, сама же шестерня устанавливается на вал и постоянно находится в сцеплении с рейкой.

Вращая руль, рейка за счет шестеренки перемещается в горизонтальном положении влево или вправо. Тяги, прикрепленные к рейке, так же перемещаются в соответствии с поворотом руля, тем самым передавая усилия на колеса и поворачивая их по сторонам. Основные плюсы в самом строении, меньше тяг и шарниров, компактность, невысокая цена обслуживания, простота конструкции и надежность. Есть и минусы, редуктор такого механизма весьма чувствительный к неровностям на дороге, за чет чего любой удар колеса передается на руль.

Второй вид механизма – червячный. Считается самым старым видом среди существующих вариантов. Чаще всего встречается на классических, отечественных автомобилях, а так же на машинах с повышенной проходимостью. Как правило, подвеска таких автомобилей зависимая. От предыдущего вида червячный механизм отличается наличием червячного ролика, вместо шестерни, картера, а так же рулевой сошки.В таком механизме управления «червяк» располагается на нижней части рулевого вала и находится в постоянном сцеплении с роликом. За счет такой конструкции вал проворачивается, передавая усилие на колеса автомобиля. С основным преимуществ можно отметить передачу большого усилия, лучшая маневренность машины, минимальная передача удара колес на руль, а так же поворот колес на большой угол, чего не могут другие механизмы. Все же есть и минусы, конструкция весьма сложная, а обслуживание стоит денег. К тому же в состав входить множество соединений, которые со временем приходят в негодность и требуют периодической регулировки.

Последний из видов рулевого управления – винтовой. В отличие от двух предыдущих видов, механизм соединяется с помощью гайки и шариков специального винта. Как показывает практика, износ такого механизма минимальный, а детали ломаются очень редко.

Видео-обзор разновидности деталей рулевого управления

Чаще всего винтовой механизм применяют на грузовых автомобилях, автобусах и легковых автомобилях представительского класса с повышенным комфортом и безопасностью. По принципу работы винтовой подвид работает так же, как и червячный, передавая момент прокручивания руля через червячную передачу.

Виды усилителей механизма рулевого управления

Чтоб облегчить управление автомобилем и улучшить комфорт, в пару к механизму рулевого управления машиной инженеры добавили усилитель руля. Выделяют три основных вида усилителей руля: гидравлический усилитель, с электрическим усилителем и с электрогидравлическим.

Гидравлический усилитель руля (так же известен как ГУР) считается самым распространенным, среди всех существующих. Главным преимуществом считается компактность, ремонтопригодность и простота конструкции. Есть и минус, постоянно необходимо контролировать уровень рабочей жидкости.

Второй вариант усилителя руля – электрический (ЭУР). На сегодня это самый прогрессивный механизм, за счет своего устройства обеспечивает простую настройку, надежность в работе и экономный по расходу топлива (нагрузки на двигатель). Основной и огромный плюс – возможность управления автомобилем без участия водителя.

Последний, третий вариант усилителя руля – электрогидравлический (ЭГУР). В основе лежит принцип работы обычного гидравлического усилителя, но в данном варианте насос в действие привод электродвигатель, а не двигатель внутреннего сгорания, как в первом варианте усилителя.

За счет строения и разнообразных возможностей, механизм управления производитель может доукомплектовать системой активного рулевого управления (AFS), динамического или же адаптивного управления.

Особенности левого и правого руля

Ни для кого не будет удивлением, что руль в автомобиле может находиться справа или слева. На данный фактор влияет страна производства автомобилей и место его эксплуатации. Как показывает статистика, в большей части стран мира движение правостороннее, соответственно руль располагается в автомобиле слева.

Помимо внешнего расположения руля, под него адаптируют редуктор руля. С другой же стороны, практика показывает, что переоборудовать руль с одной стороны на другую абсолютно можно. Особенно это удобно на транспортных средствах, где есть так званая система гидрообъемного механизма управления. Тогда попросту необходимо переставить сам руль, рулевой кардан и заменить переднюю панель, поворотный набор под капотом не требует доработок или изменений.

Нужно ли регулировать механизм рулевого управления

Начинающий автолюбитель может спросить, нужно ли регулировать элементы рулевого управления, ответ однозначный – да. Зачастую в регулировке нуждается шестерня-рейка и червячный элемент. Именно в этих деталях в момент эксплуатации может появиться люфт, что повлечет за собой быстрый износ других элементов, чаще всего поломку рейки или ближайших механизмов.

Как правило, регулировку рулевого механизма необходимо проводить только на специализированных СТО и точно по регламенту производителя. Если больше чем нужно поджать детали механизма, это может привести к частичному или полному заклиниванию, в момент поворота руля, в одно из крайних положений. Такой «ремонт» может привести к потере управляемости и непредсказуемым последствиям.

Стоимость ремонта и деталей механизма

Так как основа рулевого управления автомобиля имеет подвижные элементы, соответственно со временем они выходят из строя, несмотря на качество и изначальную стоимость элементов. Прежде чем приступить к ремонту, необходимо пройти диагностику и чем сложней конструкция автомобиля, тем дороже обойдутся необходимые процедуры. В среднем диагностика элементов механизма обойдется от 400-700 рублей.

Средняя стоимость ремонта элементов рулевого управления
Наименование	Цена от, руб.	Цена от, грн.
Ремонт рулевой рейки с ЭУР	5000	2000
Ремонт рейки с ГУР	6250	2500
Ремонт рейки без ГУР	4500	1800
Ремонт распределителя рейки	3000	1200
Гильзовка корпуса рейки	2500	1000
Замена крестовины	2250	900
Ремонт редуктора (грузового авто)	13750	5500
Замена редуктора	8750	3500
Замена насоса гидроусилителя	1750	700

Что касается стоимости деталей механизма, то многое зависит от марки, модели автомобиля, устройства элементов и других факторов.

Цена деталей рулевого механизма
Наименование	Марка, модель, год	Цена от, долл $.
Рейка	Suzuki Grand Vitara 2008	445
Крестовина рулевого вала	Suzuki Grand Vitara 2008	7
Вал карданный	Suzuki Grand Vitara 2008	78
Кардан рулевого вала	Lexus LX 570 2009	118
Рейка	Subaru Forester 2002 AWD	1235
Кардан вала	Infiniti FX35 2008	55

Основные неисправности и причины

Вариантов поломки рулевого управления может быть много, и предсказать каждый практически невозможно. Все же специалисты выделяют основные детали, которые чаще всего выходят из строя:

износ подшипника вала насоса гидроусилителя;
пробуксовка ремня гидроусилителя;
низкий уровень рабочей жидкости;
разгерметизация системы;
износ тяги;
износ шестерни-рейки.

Причиной поломки или быстрого износа данных деталей чаще всего бывают плохие дороги, несвоевременное обслуживание и ремонт механизма. Намного реже приходит предельный срок эксплуатации деталей. Основными признаками таких неисправностей считают стук в рулевом управлении, биение по рулю, люфт руля, шум в гидроусилителе и подтекание жидкости гидроусилителя. В зависимости от поломки, нужно искать не только неисправную деталь, но и очаг причины поломки. Обычно это одна или серия деталей, которые тянут за собой последующее повреждение новых и замененных деталей.

Как видим, существует множество видов и разное устройство рулевого управления. Но, несмотря на это, оно выполняет одинаковую задачу – выбор направления передвижения транспортного средства. С прогрессом автомобилей, основа управления только усовершенствуется, пример тому электромобили, где все чаще начинают использовать механизм на основе электроники. Это значит перспектива развития за тем видом, где отсутствует или минимизирован набор механических связей и деталей.

Видео-обзор принципа работы рулевого управления:

Источник

Рулевое устройство служит для

изменения
направления движения суд-

на или
удерживать его на заданном

курсе.

Рулевое устройство состоит из руля,
баллера, рулевого привода, рулевой
пе-

редачи, рулевой машины и поста
управления (рис.
6.1).

БИЛЕТ № 7

Рис.
6.1. Рулевое
устройство

1
— перо
руля;
2 —
фланцевое
соединение;
3 — баллер;
4 — рулевой
привод; 5 — рулевая машина;
6 — рулевая

передача;
7 —
штурвал
ручного
управления;
8 — рудерпост;
9 — гельмпортовая
труба;
10 — пятка
ахтерштевня

Рулевое устройство должно иметь два
привода: главный и вспомогательный.

Главный
рулевой
привод — это механизмы,
исполнительные приводы пере-

кладки
руля, силовые агрегаты рулевого привода,
а также вспомогательное обору-

дование
и средства приложения крутящего момента
к баллеру (например, румпель

или
сектор), необходимые для перекладки
руля с целью управления судном в
нор-

мальных условиях эксплуатации.

Вспомогательный
рулевой
привод — это оборудование
необходимое для

управления судном
в случае выхода из строя главного
рулевого привода, за исклю-

чением
румпеля, сектора или других элементов,
предназначенных для той же цели.

Главный рулевой привод должен
обеспечивать перекладку руля с
35⁰
одного

борта на
35⁰
другого борта при максимальной
эксплуатационной осадке и скорости

переднего
хода судна не более чем за
28 секунд.

Вспомогательный рулевой привод должен
обеспечивать перекладку руля с

15⁰
одного борта на
15⁰
другого борта не более чем за
60 секунд при максимальной

эксплуатационной
осадке судна и скорости, равной половине
его максимальной

эксплуатационной
скорости переднего хода.

Управление вспомогательным рулевым
приводом должно быть предусмот-

рено
из румпельного отделения. Переход с
главного на вспомогательный привод

должен
выполняться за время, не превышающее
2 минуты.

Руль
— основная часть рулевого
устройства. Он располагается в кормовой
ча-

сти и действует только на ходу
судна. Основной элемент руля
—
перо, которое по

форме
может быть плоским (пластинчатым) или
обтекаемым (профилированным).

По
положению пера руля относительно оси
вращения баллера различают (рис.
6.2):

обыкновенный руль
— плоскость пера руля расположена
за осью вращения;
полубалансирный руль
— только большая часть пера
руля находится позади

оси вращения,
за счет чего возникает уменьшенный
момент вращения при

перекладке
руля;
балансирный руль
— перо руля так расположено по
обеим сторонам оси вра-

щения, что
при перекладке руля не возникают
какие-либо значительные мо-

менты.

Рис.
6.2. Типы
рулей:

1 — обыкновенный руль;
2 —балансирный руль; 3 — полубалансирный
руль (полуподвесной);

4 — балансирный
руль (подвесной);
5 —
полубалансирный
руль (полуподвесной)

В зависимости от принципа действия
различают пассивные и активные
рули.

Пассивными называются рулевые
устройства, позволяющие производить
поворот

судна только во время хода,
точнее сказать, во время движения воды
относительно

корпуса судна.

Винторулевой комплекс судов не
обеспечивает их необходимую
маневрен-

ность при движении на
малых скоростях. Поэтому на многих
судах для улучшения

маневренных
характеристик используются
средства
активного
управления,
кото-

рые позволяют создавать силу
тяги в направлениях, отличных от
направления диа-

метральной плоскости
судна. К ним относятся: активные рули,
подруливающие

устройства, поворотные
винтовые колонки и раздельные поворотные
насадки.

Активный
руль
— это руль с установленным
на нем вспомогательным винтом,

расположенным
на задней кромке пера руля (рис.
6.3). В перо руля встроен
элек-

тродвигатель, приводящий во
вращение гребной винт, который для
защиты от по-

вреждений помещен в
насадку. За счет поворота пера руля
вместе с гребным вин-

том на определенный
угол возникает поперечный упор,
обусловливающий поворот

судна.
Активный руль используется на малых
скоростях до
5 узлов. При маневри-

ровании
на стесненных акваториях активный руль
может использоваться в каче-

стве
основного движителя, что обеспечивает
высокие маневренные качества судна.

При
больших скоростях винт активного руля
отключается, и перекладка руля
осу-

ществляется в обычном режиме.

Раздельные
поворотные
насадки (рис.
6.4). Поворотная насадка
— это сталь-

ное кольцо,
профиль которого представляет элемент
крыла. Площадь входного от-

верстия
насадки больше площади выходного.
Гребной винт располагается в наибо-

лее
узком ее сечении. Поворотная насадка
устанавливается на баллере и
поворачи-

вается до
40° на каждый борт, заменяя
руль. Раздельные поворотные насадки
уста-

новлены на многих транспортных
судах, главным образом речных и
смешанного

плавания, и обеспечивают
их высокие маневренные характеристики.

Рис. 6.3. Активный
руль Рис.
6.4. Раздельные
поворотные
насадки

Подруливающие
устройства
(рис.
6.5). Необходимость создания
эффектив-

ных средств управления
носовой оконечностью судна привела к
оборудованию су-

дов подруливающими
устройствами. ПУ создают силу тяги в
направлении, пер-

пендикулярном
диаметральной плоскости судна независимо
от работы главных

движителей и
рулевого устройства. Подруливающими
устройствами оборудовано

большое
количество судов самого разного
назначения. В сочетании с винтом и
ру-

лем ПУ обеспечивает высокую
маневренность судна, возможность
разворота на

месте при отсутствии
хода, отход или подход к причалу
практически лагом.

Рис. 6.5.
Подруливающие
устройства

Перед каждым выходом в море рулевое

готовят
к работе устройство: тщательно
осматрива-

ют все детали, устраняют
обнаруженные неисправ-

ности, трущиеся
части очищают от старой смазки и

смазывают
вновь. Затем под руководством вахтен-

ного
помощника капитана проверяют
исправность

рулевого устройства в
действии путем пробной пе-

рекладки
руля. Перед перекладкой надо убедиться,

что под кормой чисто и никакие плавсредства
и посторонние предметы не мешают

повороту
пера руля. Одновременно проверяют
легкость вращения руля и отсут-

ствие
даже незначительных заеданий. Во всех
положениях пера руля сличается
со-

ответствие показаний рулевых
указателей и время, затрачиваемое на
перекладку.

Румпельное отделение всегда должно
быть на замке. Ключи от’ него хранятся

в
штурманской рубке и в машинном отделении
на специально отведенных посто-

янных
местах, аварийный ключ
— у входа в румпельное
отделение в запертом

шкафчике с
застекленной дверцей.

Между ходовым мостиком и румпельным
отделением должны быть установ-

лены
две независимо действующие линии связи.

По прибытии в порт и по окончании
швартовки руль ставят в прямое
поло-

жение, выключают энергию на
рулевой двигатель, осматривают рулевой
привод и

если все найдено в должном
порядке, закрывают румпельное отделение.

2. Гаки, их устройство, виды.
Определение грузоподъемности гака. Как
закладывается гак за обух? При каких
дефектах недопустимо использование
гака?

Такелажные гаки — стальные
кованые крюки, используемые для крепления
тросов, цепей, закладывания блоков,
стропов и т.д. Состоит от обуха с проушиной
, спинки, носка..

Гаки бывают: простой, складной, вертлюжный,
кат-гак, пентер-гак и кранный гак.

— Простой — употребляется почти
везде в вооружении корабля.

— Складной — на шлюпках и вообще в
тех случаях, когда надо, чтобы гак не
мог зацепиться за что-нибудь носком.

— Вертлюжный- может поворачиваться
кругом в своей планке и весьма удобен
там, где снасть или тали приходится
раскручивать, не выкладывая гак из
обуха, в который он заложен.

— Кат-гак -гак нижнего кат-блока;
этим гаком кат закладывается в скобу
якоря.

— Пентер-гак — гак на конце фиша,
которым якорь поднимается за матку.

— Кранный — особенной крепости, имеет
форму якоря и делается на конце кранных
гиней (толстые тали); служит для поднятия
тяжестей, напр. мачт, паровых котлов и
т. п.

Р
ис.1
Такелажные гаки.

По форме обыкновенные гаки бывают
простыми (рис.1,а), если
плоскость обуха 2 перпендикулярна
плоскости спинки и повернутыми (рис.1,б),
если обух, спинка и носок лежат в одной
плоскости. Посредством обуха гак
заделывают в огон троса или крепят в
подвеске конструкции. Разновидностью
обыкновенных гаков является пентер-гак
(рис.1,в). В нижней части спинки он
имеет обушок для крепления оттяжки. Для
грузовых шкентелей применяют повернутые
гаки особой конструкции. Этот гак,
называемый грузовым, или шкентель-гаком
(рис.1,г), имеет загнутый внутрь носок,
прикрытый сверху специальным приливом.
Такое устройство гака исключает его
зацепление за выступающие части корпуса
судна и грузового люка при подъеме
груза.

Вертлюжный гак (рис.1,д) имеет вместо
обуха шейку, которая обеспечивает
закрепление гака и его свободное вращение
в оковке блока или другой подвеске.
Вертлюжные гаки применяют для
предотвращения перекручивания тросов.

Глаголь-гак (рис.1,е) состоит из
собственно гака с удлиненным откидным
носком и обухом (2) в виде проушины,
круглого крепежного звена (3), удлиненного
звена (4) и соединенных с ним стопорного
(5) и соединительного (6) звеньев. Последнее
заложено в обух, приваренный к палубе
или надстройке. Размеры стопорного
звена позволяют надеть его на прижатый
к удлиненному звену носок гака после
того, как огон троса или звено такелажной
цепи заложены на гак. При напряженном
состоянии заложенных на гак снастей
самопроизвольная отдача их исключается,
но если сбить стопорное звено с носка
гака, снасти быстро освобождаются.

Храпцы (рис.1,ж) представляют собой
складной гак, образованный двумя простыми
гаками. При складывании гаков образуется
как бы замкнутое кольцо, которое, будучи
закаболенным, обеспечивает надежное
закрепление стропа или огона троса.

Гаки испытывают напряжение в основном
на изгиб. Их прочность значительно
меньше прочности такелажных скоб.

На гаке выбит номер, соответствующий
его грузоподъемности. Рабочая крепость
Р=0,6d² (кг), d- диаметр спинки в мм.
Гаки закладываются за обухи, рамы, стропы
так, чтобы носки смотрели вверх (напряжение
принимает спинка)

Обух (рис.2) — стальной болт,
у которого вместо головки в верхней
части сделано кольцо или специальная
поковка с проушиной. Обухи служат для
крепления снастей стоячего такелажа к
корпусу корабля, блоков подъемных
устройств и переносных цепных стопоров
якорной цепи к палубе, а также для других
целей.

Рис.
2. Закладывание гаков за обухи и рымы:

Гаки систематически осматривают с целью
обнаружения трещин, раковин и других
дефектов и смазывают трущиеся поверхности.
Вертлюжные гаки периодически расхаживают.
Недопустимо использование гака при
наличии трещин, разогнутых или сработанных
обухов и спинок. Сработанных шеек или
головок вертлюжных гаков (>10% толщины)

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

Источник

Существует несколько типов рулевого механизма Вам известно, что при повороте руля поворачиваются колеса автомобиля. Но между поворотом руля и поворотом колес происходят определенные действия.

В этой статье мы рассмотрим особенности двух наиболее распространенных типов рулевого механизма: реечный рулевой механизм и рулевой механизм с шариковой гайкой. Также мы расскажем о рулевом управлении с гидроусилителем и узнаем об интересных технологиях развития систем рулевого управления, позволяющих сократить расход топлива. Но, прежде всего, мы рассмотрим, как происходит поворот. Не все так просто, как может показаться.

Поворот автомобиля

Возможно, Вы удивитесь, узнав, что при повороте колеса на передней оси проходят по различной траектории.

Для обеспечения плавного поворота, каждое колесо должно описать разную окружность. В связи с тем, что внутреннее колесо описывает колесо меньшего радиуса, оно совершает более крутой поворот, чем внешнее. Если провести перпендикуляр к каждому колесу, линии будут пересекаться в центральной точке поворота. Геометрия поворота заставляет внутреннее колесо поворачиваться сильнее, чем внешнее.

Существует несколько типов рулевого механизма. Наиболее распространенными являются реечный рулевой механизм и рулевой механизм с шариковой гайкой.

Реечный рулевой механизм

Реечный рулевой механизм широко используется в легковых автомобилях, грузовиках малой грузоподъемности и внедорожниках. Фактически, этот механизм довольно прост. Реечные шестерни расположены в металлической трубке, с каждой стороны которой выступает рейка. Рулевой наконечник соединяется с каждой стороной рейки.

Ведущая шестерня сопряжена с валом рулевого механизма. Когда Вы поворачиваете руль, шестерня начинает вращаться и приводит рейку в движение. Рулевой наконечник на конце рейки соединяется с рулевой сошкой на шпинделе (см. рисунок).

Функции зубчатой рейки с шестерней заключаются в следующем:

Она преобразует вращательное движение рулевого колеса в прямолинейное движение, необходимое для поворота колес.
Она обеспечивает передаточное отношение для облегчения поворота колес.

Большинство автомобилей устроены так, что потребуется от трех до четырех полных оборотов руля, чтобы развернуть колеса от упора до упора.

Передаточное отношение рулевого механизма — это отношение градуса поворота руля к градусу поворота колес. Например, если один полный оборот руля (360 градусов) поворачивает колесо на 20 градусов, тогда передаточное отношение рулевого механизма составляет 18:1 (360 разделить на 20). Чем выше отношение, тем больше градус поворота руля. При этом, чем выше отношение, тем меньше усилий требуется приложить.

Как правило, у легких спортивных автомобилей передаточное отношение рулевого механизма ниже, чем у крупных автомобилей и грузовиков. При низком передаточном отношении у рулевого механизма более быстрый отклик, поэтому Вам не нужно с усилием крутить руль чтобы выполнить поворот. Чем меньше автомобиль, тем меньше его масса, и, даже при низком передаточном отношении, не требует прилагать дополнительное усилие для поворота.

Также существуют автомобили с переменным передаточным отношением рулевого механизма. В этом случае у зубчатой рейки с шестерней разный шаг зубьев (число зубьев на дюйм) в центре и по бокам. В результате, автомобиль реагирует на поворот руля быстрее (рейка расположена ближе к центру), а также снижается усилие при повороте руля до упора.

Реечный рулевой механизм с усилителем

При наличии реечного рулевого механизма с усилителем, рейка имеет немного другую конструкцию. Часть рейки включает цилиндр с поршнем посередине. Поршень соединен с рейкой. С обеих сторон поршня имеются два отверстия. Подача жидкости под высоким давлением на одну из сторон поршня приводит поршень в движение, он поворачивает рейку, обеспечивая усиление рулевого механизма.

Далее в статье мы рассмотрим компоненты усилителя. Но прежде мы расскажем о другом типе рулевого механизма.

Рулевой механизм с шариковой гайкой

Рулевой механизм с шариковой гайкой можно встретить на многих грузовиках и внедорожниках. Данная система немного отличается от реечного механизма.

Рулевой механизм с шариковой гайкой включает червячную передачу. Условно червячную передачу можно разделить на две части. Первая часть представляет собой металлически блок с резьбовым отверстием. Данный блок имеет зубья с наружной стороны, которые сопрягаются с шестерней, которая приводит в движение рулевую сошку (см. рисунок). Рулевое колесо соединено с резьбовым стержнем, похожим на болт, установленным в резьбовое отверстие блока. Когда рулевое колесо вращается, болт поворачивается вместе с ним. Вместо того, чтобы вкручиваться в блок, как обычные болты, этот болт закреплен так, что, когда он вращается, он приводит в движение блок, который, в свою очередь, приводит в движение червячную передачу.

Болт не соприкасается резьбой с блоком, поскольку она заполнена шарикоподшипниками, циркулирующими по механизму. Шариковые подшипники используются для двух целей: Они снижают трение и износ передачи, а также снижают загрязнение механизма. Если в рулевом механизме не будет шариков, на какое-то время зубья не будут соприкасаться друг с другом и Вы почувствуете что руль потерял жесткость.

Гидроусилитель в рулевом механизме с шариковой гайкой функционирует точно так же, как и в реечном рулевом механизме. Усиление обеспечивается подачей жидкости под высоким давлением на одну из сторон блока.

Далее мы рассмотрим компоненты гидроусилителя.

Гидроусилитель руля

Помимо самого рулевого механизма, гидроусилитель включает несколько основных компонентов.

Насос

Пластинчатый насос снабжает рулевой механизм гидравлической энергией (см. рисунок). Двигатель приводит насос в действие при помощи ремня и шкива. Насос включает утапливаемые лопатки, вращающиеся в камере овальной формы.

При вращении лопатки выталкивают гидравлическую жидкость низкого давления из обратной магистрали в выпускное отверстие под высоким давлением. Сила потока зависит от количества оборотов двигателя автомобиля. Конструкция насоса обеспечивает необходимый напор даже на холостых оборотах. В результате, насос перемещает большее количество жидкости при работе двигателя на более высоких оборотах.

Насос имеет предохранительный клапан, обеспечивающий надлежащее давление, что особенно важно при высоких оборотах двигателя, когда подается большой объем жидкости.

Поворотный клапан

Гидроусилитель должен помогать водителю только при приложении силы к рулевому колесу (при повороте). При отсутствии усилия (например, при движении по прямой), система не должна обеспечивать помощь. Устройство, определяющее приложение силы к рулевому колесу, называется поворотный клапан.

Основным компонентом поворотного клапана является торсион. Торсион представляет собой тонкий металлический стержень, который поворачивается под действием крутящего момента. Верхний конец торсиона соединен с рулевым колесом, а нижний с шестерней или червячной передачей (которая поворачивает колеса), при этом крутящий момент торсиона равен крутящему моменту, прилагаемого водителем для поворота колес. Чем выше прилагаемый крутящий момент, тем больше поворот торсиона. Входная часть вала рулевого механизма формирует внутреннюю часть поворотного клапана. Также он соединен с верхней частью торсиона. Нижняя часть торсиона соединена с внешней частью поворотного клапана. Торсион также вращает шестерню рулевого механизма, соединяясь с ведущей шестерней или червячной передачей, в зависимости от типа рулевого механизма.

При повороте торсион вращает внутреннюю часть поворотного клапана, внешняя часть при этом остается неподвижной. В связи с тем, что внутренняя часть клапана также соединена с рулевым валом (и, следовательно, с рулевым колесом), количество оборотов внутренней части клапана зависит от крутящего момента, прилагаемого водителем.

Когда руль неподвижен, обе гидравлические трубки обеспечивают равное значение давления на шестерню. Но при повороте клапана каналы открываются для подачи жидкости под высоким давлением к соответствующей трубке.

Практика показала не самую высокую эффективность такого типа усилителя рулевого управления.

Инновационные усилители руля

В связи с тем, что насос рулевого механизма с гидроусилителем на большинстве автомобилей непрерывно перекачивает жидкость, он расходует мощность и топливо. Логично рассчитывать на ряд нововведений, которые позволят повысить экономию топлива. Одной из самых удачных идей является система с компьютерным управлением. Эта система полностью исключает механическую связь между рулевым колесом и рулевым механизмом, заменяя ее электронной системой управления.

Фактически руль работает так же, как руль для компьютерных игр. Руль будет оснащен датчиками для подачи автомобилю сигналов о направлении движения колес и моторами, обеспечивающими отклик на действия автомобиля. Выходные данные таких датчиков будут использоваться для управления рулевым механизмом с электроприводом. В этом случае устраняется необходимость наличия рулевого вала, что увеличивает свободное пространство в моторном отсеке.

General Motors представила концепт-кар Hy-wire, на котором уже установлена такая система. Отличительной особенностью такой системы с электронным управлением от GM является то, что Вы можете сами настроить управляемость автомобиля с помощью нового компьютерного программного обеспечения без замены механических компонентов. В автомобилях с электронным управлением будущего Вы сможете подстроить систему контроля под себя нажатием лишь нескольких кнопок. Все очень просто! За последние пятьдесят лет система рулевого управления не сильно изменились. Но в следующем десятилетии наступит эпоха более экономичных автомобилей

Источник

Post Views: 115

Рулевое управление легкового автомобиля – это собой совокупность узлов и механизмов, предназначенных для синхронизации положения руля (рулевого колеса) и угла поворота управляемых передних колес. Основное назначение рулевого управления машины – это обеспечение поворота авто в нужном направлении и поддержание заданного водителем направления движения транспортного средства. Узнайте каким бывает рулевое управление легкового автомобиля Виды и назначение. Различия по типу редуктора и по типу усилителя руля.

Виды и назначение. Рулевое управление легкового автомобиля

Рулевое управление легкового автомобиля. Конструкция

Конструкция рулевого управления легкового автомобиля состоит из следующих элементов:

Рулевое колесо – предназначено для управления автомобилем с целью указания водителем направления движения машины. В народе его называют — руль. В современных моделях в рулевое колесо встраивается передняя подушка безопасности водителя. А так же руль оснащается кнопками управления мультимедийной системой и др.
Рулевая колонка – служит для передачи усилия от руля к рулевому механизму с помощью вала с шарнирными соединениями. На рулевой колонке устанавливается замок зажигания, органы управления системой освещения и указателей поворота, а так же переключатель режимов работы стеклоочистителя ветрового стекла автомобиля. Для обеспечения безопасности и защиты от угона рулевая колонка может быть оснащена электрическими или механическими системами складывания и блокировки.
Рулевой механизм – преобразовывает усилие, создаваемое водителем при повороте рулевого колеса и передает его приводу колес. Конструктивно представляет собой редуктор с некоторым передаточным отношением. Сам механизм соединяет с рулевой колонкой карданный вал рулевого управления.
Рулевой привод – состоит из рулевых тяг, наконечников и рычагов, выполняющих передачу усилия от рулевого механизма к поворотным кулакам ведущих колес.
Усилитель рулевого управления – повышает усилие, которое передается от руля к приводу.
Дополнительные элементы такие как амортизатор рулевого управления и электронные системы.

Рулевое управление легкового автомобиля Виды и назначение по типу редуктора

В зависимости от редуктора системы, рулевое управление легкового автомобиля делится на виды по типу редуктора :

Реечный – простой по конструкции и компактный. Принцип работы реечного механизма основан на превращения вращательного движения от руля в линейное движение специальной рейки для поворота управляемых колес. Реечный рулевой механизм самый распространенный вид в легковых автомобилях. Недостатки заключаются в том, что этот тип механизма чувствителен к возникающим ударным нагрузкам при эксплуатации в сложных дорожных условиях.
Червячный – обеспечивает хорошую маневренность автомобиля и достаточно большой угол поворота колес. Принцип работы червячного механизма основан на передаче вращения рулевого колеса через рулевой на червяк, который вращается и передает движение на сектор. Он, перемещаясь по виткам червяка, поворачивается и этот поворот сектора через специальный механизм передает на управляемые колеса, вызывая их поворот.
Винтовой – принцип работы похож на червячный механизм, однако он имеет более высокий КПД и позволяет создавать большие усилия.

Рулевое управление машины Виды по типу усилителя руля

Современное рулевое управление легкового автомобиля предусматривает наличие усилителя. Усилители рулевого управления — это системы и механизмы, предназначенные для снижения управляющего усилия, прикладываемого к рулевому колес, с целью повышения комфорта и снижения утомляемости водителя.

Рулевое управление легкового автомобиля виды и назначение по типу усилителя руля. Электроусилитель ЭУР

На легковых автомобилях усилители рулевого управления являются могут являться необязательным элементом. А на на грузовых автомобилях и тракторах являются обязательным элементом конструкции для уменьшения мышечного усилия водителя при управлении.

Виды по типу усилителя руля бывают:

С гидравлическим усилителем ГУР. Его основным достоинством является компактность и простота конструкции. Гидравлическое рулевое управление среди современных транспортных средств является одним из наиболее распространенных. Недостатком такой системы является необходимость контроля уровня рабочей жидкости.
С электрическим усилителем ЭУР. Такая система рулевого управления с усилителем считается наиболее прогрессивной. Он обеспечивает простоту регулировки настроек управления, высокую надежность работы, экономный расход топлива и возможность управления автомобилем без участия водителя.
С электрогидравлическим усилителем ЭГУР. Принцип действия данной системы аналогичен системе с гидравлическим усилителем. Главное отличие заключается в том, что насос усилителя приводится в действие электродвигателем, а не ДВС.

Левый или правый руль автомобиля что это значит

В большинстве стран с правосторонним движением у автомобилей левостороннее рулевое управление, т.е рулевое колесо расположено слева по ходу движения. А в странах с левосторонним движением — руль справа. Основное отличие таких механизмов рулевого управления автомобиля в рулевом редукторе, который адаптирован под различные стороны подключения. С другой стороны, переоборудование правостороннего руля на левостороннее рулевое управление все же возможно.В современных автомобилях может быть предусмотрено правостороннее или левостороннее рулевое управление, что зависит от вида транспортного средства и законодательства отдельных стран. В зависимости от этого руль может располагаться справа (при левостороннем движении) или слева (при правостороннем).

Для просмотра кликните по картинке!

Многофункциональные автоматические палатки Xiaomi, выполнены из качественных современных материалов. Они обеспечивают комфортное времяпровождение на уикенде или на рыбалке как в дождливую, так и в жаркую солнечную погоду.

Только для читателей нашего сайта производитель дарит 500 рублей на первый заказ. Чтобы получить скидку, вам необходимо просто зарегистрироваться на сайте carcam.ru. После этого на ваш персональный счёт будет начислено 500 бонусных рублей. Вы сможете оплатить начисленными рублями до 30% стоимости покупки.

ЧТО ПРИГОТОВИТЬ НА КОСТРЕ КРОМЕ ШАШЛЫКА. ВКУСНЫЕ РЕЦЕПТЫ

Источник

Устройство, виды и принцип работы рулевого механизма

Функции механизма

Типы рулевых механизмов

Червячный рулевой механизм: устройство, принцип работы, преимущества и недостатки

Реечный рулевой механизм: устройство, принцип работы, преимущества и недостатки

Винтовой редуктор

Регулировка устройства

Рулевое управление автомобиля

Механизмы управления автомобилем

Принцип работы рулевого управления

Механизмы управления, устройство

Рулевое управление состоит из следующих механизмов :

Устройство рулевого управления

Устройство рулевого привода:

<img decoding="async" onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" title="Рулевое управление ЗИЛ" src="https://www.autoezda.com/images/stories/fruit/3k.jpg" alt="Рулевое управление ЗИЛ" />

Устройство и работа гидроусилителя и электроусилителя руля

Разновидности и типы рулевых механизмов

Преимущества и недостатки рулевого усилителя

Устройство и работа электроусилителя руля — ЭУР

Преимущества электроусилителя руля:

Устройство и работа гидроусилителя руля — ГУР

Как работает торсион

Принцип работы гидроусилителя

Рулевой механизм Active Steering с переменным передаточным отношением

Электроусилитель руля (ЭУР)

Устройство ЭУР

Основные преимущества работы ЭУР:

Устройство насоса гидроусилителя

Работа насоса гидроусилителя

Устройство насоса гидроусилителя рулевого привода автомобиля ЗИЛ:

Конструкция гидроусилителя

Требования, предъявляемые к конструкции гидроусилителя:

Типы конструкций усилителей рулевого привода

Работа гидроусилителя рулевого привода автомобиля ЗИЛ-4331:

Конструкция гидроусилителя автомобиля МАЗ

Работа гидроусилителя рулевого привода автомобиля МАЗ

Рулевой привод

Рулевой привод с зависимой подвеской автомобиля

Рулевой привод с независимой подвеской

Рулевой привод и рулевые тяги автомобиля ГАЗ-24 «Волга»

Шарнирное соединение деталей рулевого привода автомобилей

Ещё статьи…

Что такое механизм рулевого управления авто

Устройство механизма рулевого управления авто

Схема механизма рулевого управления авто

Принцип работы и виды механизмов рулевого управления

Виды усилителей механизма рулевого управления

Особенности левого и правого руля

Нужно ли регулировать механизм рулевого управления

Стоимость ремонта и деталей механизма

Основные неисправности и причины

Поворот автомобиля

Реечный рулевой механизм

Реечный рулевой механизм с усилителем

Рулевой механизм с шариковой гайкой

Гидроусилитель руля

Насос

Поворотный клапан

Инновационные усилители руля

Рулевое управление легкового автомобиля. Конструкция

Рулевое управление легкового автомобиля Виды и назначение по типу редуктора

Рулевое управление машины Виды по типу усилителя руля

Левый или правый руль автомобиля что это значит

Для просмотра кликните по картинке!
