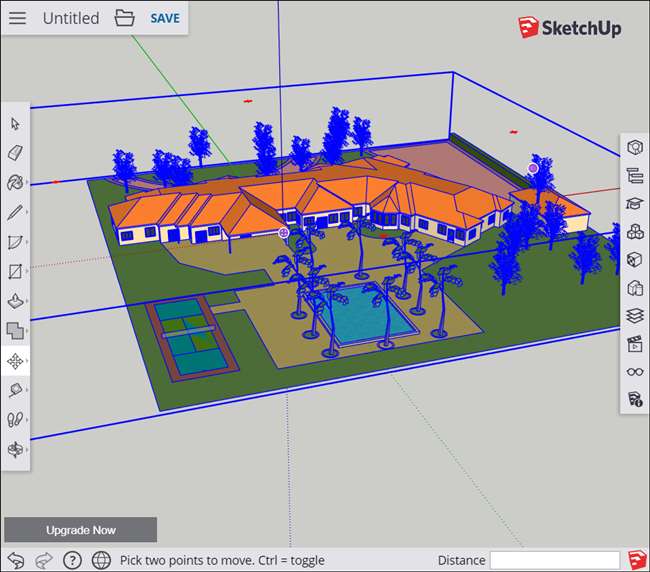

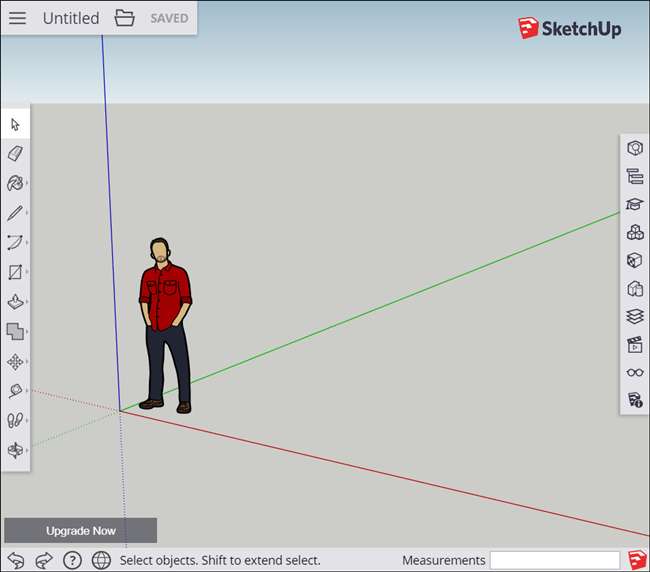

Главное окно редактирования в Mac OS X
Тип	Редактор трёхмерной графики
Автор	@Last Software
Разработчик	Google
Операционная система	Windows XP Windows Vista Windows 7 Mac OS X 10.5+ (Leopard) Mac OS X 10.6+ (Snow Leopard)
Языки интерфейса	Английский, Французский, Немецкий, Итальянский, Испанский, Японский, Корейский, Нидерландский, Китайский, Португальский, Русский[1]
Первый выпуск	Август 2000
Последняя версия	8.0.14346 (Windows) / 8.0.14346 (Mac OS X) (24 мая 2012)
Лицензия	Обычная версия: Бесплатная Версия Pro: Проприетарная коммерческая
Сайт	sketchup.com

SketchUp — программа для моделирования относительно простых трёхмерных объектов — строений, мебели, интерьера. В марте 2006 года была приобретена компанией Google вместе с небольшой фирмой @Last Software. В апреле 2012 Google продал SketchUp компании Trimble Navigation за 90 млн долларов. Существуют две версии программы — бесплатная, ограниченная по функциональности (прежде всего относительно экспортирования в другие форматы), и платная (SketchUp Pro, $495^[2]). Теперь вместо SketchUp для создания 3D-моделей зданий на картах Google предлагает онлайн-инструмент «Архитектор»

Описание

По сравнению со многими популярными пакетами данный обладает рядом особенностей, позиционируемых её авторами как преимущества.

Основная особенность — почти полное отсутствие окон предварительных настроек. Все геометрические характеристики во время или сразу после окончания действия инструмента задаются с клавиатуры в поле Value Control Box (поле контроля параметров), которое находится в правом нижнем углу рабочей области, справа от надписи Measurements (панель измерений).

Ещё одна ключевая особенность — это инструмент Push/Pull («Тяни/Толкай»), позволяющий любую плоскость «выдвинуть» в сторону, создав по мере её передвижения новые боковые стенки. Утверждается, что этот инструмент запатентован.^[3] Двигать плоскость можно вдоль заранее заданной кривой, для этого есть специальный инструмент Follow Me («Ведение»).

Отсутствие поддержки карт смещения (displacement maps) (англ.) объясняется нацеленностью продукта на непрофессиональную целевую аудиторию.

Так же можно отметить следующие возможности:

• Поддержка плагинов для экспорта и для визуализации.
• Поддержка создания макросов на языке Ruby и вызова их из меню. Макросами можно автоматизировать выполнение повторяющихся действий. Доступна функция загрузки и использования многочисленных готовых макросов, предоставленных другими пользователями.
• Поддержка создания «компонентов» — элементов модели, которые могут быть созданы, затем использованы много раз, а потом отредактированы — и изменения, сделанные в компоненте, отразятся во всех местах, где он использован.
• Библиотека компонентов (моделей), материалов и стилей рабочей области, которые можно пополнять своими элементами или загружать готовые из Интернет.
• Инструмент для просмотра модели в разрезе и возможность добавлять к модели выноски с обозначением видимых размеров в стиле чертежей
• Возможность работать со слоями
• Возможность работы со сценами (сцена включает в себя положение камеры и режим отрисовки), и анимировать переходы от сцены к сцене
• Поддержка создания моделей реальных предметов и зданий
  • Указание реальных физических размеров, в метрах или дюймах
  • Режим осмотра модели «от первого лица», с управлением как в соответствующих 3D-играх
  • Имеется возможность устанавливать географически достоверные тени в соответствии с заданными широтой, долготой, временем суток и года.
  • Интеграция с Google Earth
  • Возможность добавить в модель поверхность земли и регулировать её форму — ландшафт

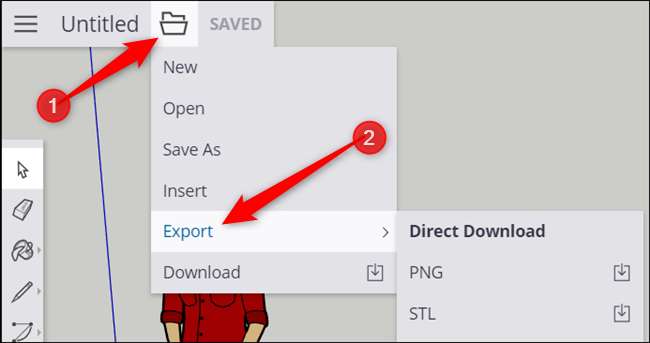

Проекты SketchUp сохраняются в формате *.skp. Так же поддерживает импорт и экспорт различных форматов двухмерной растровой и трёхмерной графики, в частности: *.3ds, *.dwg, *.ddf; *.jpg, *.png, *.bmp, *.psd.

Импорт растровой графики имеет несколько возможностей: вставка образа в качестве отдельного объекта, в качестве текстуры и в качестве основы для восстановления трёхмерного объекта по фотографии. Экспорт в формат *.jpg осуществляется в качестве снимка с рабочей области окна приложения.

Дополнительно установленные плагины позволяют экспортировать в форматы *.mxs, *.atl, *.dae, *.b3d и т. д. Последующее редактирование экспортированного файла в соответствующих приложениях может осуществляться без каких-либо ограничений.

Плагин V-Ray for SketchUp позволяет визуализировать трёхмерные сцены.

Использование SketchUp совместно с Google Планета Земля

Программа-ресурс Google Earth («виртуальный глобус») и упрощённый 3D-редактор SketchUp представляют собой составные компоненты единой семьи программных продуктов, так что пользователь может легко переносить информацию из одного пакета в другой.

Так, в частности, при моделировании копий архитектурных сооружений можно легко импортировать аэро- или спутниковую фотографию нужного здания, а также топографию местности из Google Earth, а затем «строить» виртуальное здание-модель на фундаменте, которым будет спутниковая фотография здания-прототипа.

А для того, чтобы увидеть только что созданную в программе SketchUp 3D-модель «в виртуальной жизни» на рельефе Google Earth, достаточно щёлкнуть иконку на панели инструментов. Для обмена информацией между программами достаточно, чтобы обе они были установлены на компьютере пользователя^[4].

Возможные варианты использования

• Эскизное моделирование в архитектуре
  • Моделирование существующих зданий
  • Моделирование исчезнувших зданий — т. н. виртуальная археология^[5]
• Дизайн интерьера
• Ландшафтный дизайн
• Дизайн наружной рекламы
• Дизайн уровней (т. н. маппинг) под Source Engine^[6]
• Моделирование изделий для печати на 3D-принтере^[7]
• Инженерное проектирование

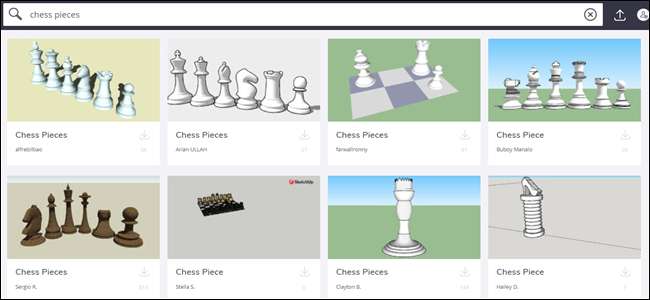

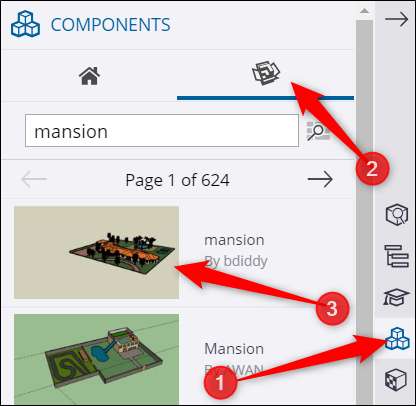

Бесплатные коллекции 3D-моделей для SketchUp (3D Warehouse)

Создав в SketchUp модель архитектурного сооружения или любых других объектов, пользователи могут размещать свои творения в общедоступных он-лайн коллекциях Google^[8]. Так, в частности, подборка коллекций «Города в разработке»^[9] содержит несколько тысяч моделей реальных архитектурных зданий мира. Не лишним будет заметить, что компания Google принимает 3D-модели только с тем условием, что они текстурированы, и снабжены правильной географической привязкой.

Примечания

Ссылки

• Официальная страница SketchUp  (рус.).
• Официальное онлайн-руководство по использованию программы  (рус.)
• Вопросы и ответы о 3D моделях Google.
  Слева в меню этой страницы есть ссылка на скачивание Руководства по созданию моделей на русском языке.
• «Stroyka» — русский форум о SketchUp.
• Статья «SketchUp в дизайне наружной рекламе» на render.ru.
• Статья «Логический механизм SketchUp» на render.ru.
• SketchUp for ArchiCAD на graphisoft.com  (англ.).
• Блог, посвященный инженерному проектированию в SketchUp.

Программное обеспечение для трёхмерной графики и анимации
Открытое ПО	Blender • Incendia • K-3D • Sweet Home 3D • Wings 3D
Проприетарное ПО	AfterBurn (плагин) • Autodesk 3ds Max • Autodesk Maya • Autodesk MotionBuilder • Autodesk Mudbox • Autodesk Softimage • Brazil R/S (плагин) • BodyPaint 3D • bonzai3d • Bryce • Cinema 4D • Houdini • LightWave 3D • modo • Rhinoceros 3D • Silo • Terragen • V-Ray • Vue • ZBrush • SketchUp

Google Inc.
Председатель совета директоров: Эрик Шмидт • Директор, президент по технологиям и сооснователь: Сергей Брин • Главный исполнительный директор и сооснователь: Ларри Пейдж
Реклама	Adscape • AdSense • Advertising Professional • AdWords • Analytics • Checkout • Click-to-Call • DoubleClick • Insights for Search • Trends • Wallet • Google Университет
Коммуникации	Google+ • Answers • Buzz • Calendar • Dodgeball • Friend Connect • Gmail (история • интерфейс) • Groups • Joga Bonito • Orkut • Panoramio • Picasa • Вопросы и ответы • Reader • Talk • Translate • Voice • Wave
ПО	Browser Sync • Chrome • Chromium • Desktop • Earth • Gadgets • Goggles • Lively • Gmail Mobile • Pack • Picasa • Picnik • SketchUp • Talk • Toolbar • Updater • Web Accelerator
Платформы	Account • Android • App Engine • Apps • Base • BigTable • Chrome OS • Co-op • Gears • Native Client • GFS • Health • Mashup • OpenSocial
Разрабатываемые инструменты	Code • Dart • Gadgets API • GData • Go • Googlebot • Guice • GWS • Highly Open Participation Contest • Image Labeler • KML • MapReduce • Mediabot • Pinyin • SketchUp Ruby • Sitemaps (index) • Summer of Code • TechTalks • Web Toolkit • Website Optimizer
Публикация	Alerts • Blogger • Bookmarks • Docs • FeedBurner • iGoogle • Jaiku • Knol • Library Project • Map Maker • Mashup Editor • Notebook • Page Creator • Sites • Video Marketplace • YouTube • Диск
Поиск (PageRank, руководства)	Appliance • Audio • Books • Code • Desktop • GOOG-411 • Images • Maps (Mars • Moon • Ocean • Sky • Street View) • News • Patents • Products • Scholar • SearchWiki • Usenet • Video • Web
Тематические проекты	Finance
См. также	Поглощения • Цензура • Current • Критика • Earth Outreach • Foundation (Google.org) • Google China • Googleplex • История • Hoaxes • I’m Feeling Lucky • Labs • Logo • Lunar X Prize • I/O • Список сервисов и инструментов • WiFi • Zeitgeist • «Бомбы» • Гуглизм

Время на прочтение
5 мин

Количество просмотров 24K

Google SketchUp — программа для быстрого создания и редактирования трёхмерной графики. Удобство и простоту SketchUp оценят, как начинающие работу с трёхмерным моделированием, так и профессионалы.

Но не все знают, что SketchUp обладает мощным API, с помощью которого можно создавать модули, добавляя в программу новый функционал. В этом посте я попытаюсь объяснить общие принципы архитектуры SketchUp и процесс разработки плагина. Перед написанием нового

велосипеда

плагина стоит поискать на сайте Sketchucation уже готовые реализации с необходимой для Вас функциональностью. Найдя подходящий плагин с открытым исходным кодом, можно реализовать требуемый функционал, оставив основную часть кода нетронутой. Например, плагин делает какие-то расчеты и построения, а вы только изменяете их применение или визуализацию.

Плагины для SketchUp пишутся на языке Ruby.

На Google Code представлена официальная документация по разработке. Она состоит из 3 разделов: Introduction, Quick Reference и Object Reference.

1) Introduction – вводный раздел, в котором показан пример создания простого плагина.
2) Quick Reference – справочный раздел по классам, методам.
3) Object Reference – справочный раздел по объектной модели SketchUp. Объектная иерархия очень удобно разбита по группам, что позволяет быстро искать необходимые для написания кода классы.

Пример разработки плагина я возьму из собственной практики. Для удобства работы требовался дополнительный функционал, отсутствующий в SketchUp. Задача состояла в быстром и удобном определении размеров объекта (ширина, высота, толщина). Готовый плагин с данной функциональностью был найден — GetDimensions, но у него был большой минус: он показывал размеры в MessageBox’e, который необходимо было постоянно закрывать, что создавало определенное неудобство. Я решил исследовать его код и изменить вывод результата.

Код плагина GetDimensions:

require 'sketchup.rb'
def get_dimensions
  model = Sketchup.active_model
  mname = model.title
  Sketchup::set_status_text(("GET COMPONENT DIMENSIONS..." ), SB_PROMPT)
  Sketchup::set_status_text(" ", SB_VCB_LABEL)
  Sketchup::set_status_text(" ", SB_VCB_VALUE)
  boundingBox = model.selection[0].bounds
  dims = [ boundingBox.height,
     boundingBox.width,
     boundingBox.depth ]
  dims.sort!

  UI.messagebox(

"Thickness: " + dims[0].to_s + "nWidth: " + dims[1].to_s +"nLength: " + dims[2].to_s)
endif( not file_loaded?("GetDimensions.rb") )
  add_separator_to_menu("Plugins")
  UI.menu("Plugins").add_item("Get Dimensions") { get_dimensions }
end

file_loaded(

"GetDimensions.rb")* This source code was highlighted with Source Code Highlighter.

Код состоит из логики плагина (get_dimensions), добавления пункта меню (Plugins -> Get Dimensions) и загрузка самого файла плагина в систему (GetDimensions.rb).

Для установки, плагин необходимо скопировать в директорию “C:Program FilesGoogleGoogle SketchUpPlugins”, а программа автоматически подгрузит все скрипты из этой папки при запуске.

Главным объектом, хранящим в себе структуру рисунка, является model.

В данном плагине берется первый выделенный объект и его размеры. Размеры сортируются в порядке возрастания и показываются в MessageBox’е, а в панели состояния отображается название плагина.

Панель состояния меня сразу заинтересовала, и я решил перенести в нее вывод полученных размеров.

После небольшой модификации плагина мне удалось этого достичь:

def get_dimensions
  model = Sketchup.active_model
  entities = model.entities
  boundingBox = model.selection[0].bounds


  dims = [ boundingBox.height,
         boundingBox.width,
         boundingBox.depth ]
  dims.sort!


  Sketchup::set_status_text((

"Thickness: " + dims[0].to_s + ". Width: " + dims[1].to_s + ". Length: " + dims[2].to_s ), SB_PROMPT)
end* This source code was highlighted with Source Code Highlighter.

После выбора элемента, с помощью инструмента Select, выбираем в меню команду Get Dimensions. В результате на панели состояния будут отображаться размеры выбранного элемента. Для более удобного вызова команды следует назначить горячую клавишу.

Следующим шагом было сделать так, чтобы размеры автоматически показывались при выделении объекта. В голову пришло два варианта: сделать свой инструмент, который бы выделял элементы как инструмент Select, но при этом показывал внизу размеры, либо модифицировать инструмент Select, что бы он при выделении показывал размеры объекта.

После поиска по Object Reference, родилась идея реализации второго способа.
Как оказалось, с помощью Observer Classes -> SelectionObserver можно подписаться на события инструмента Select.

После модификации логика плагина была разнесена на два файла:

Dimensions_load.rb

require 'sketchup.rb'
require 'Dimensions/GetDimensions.rb'

$PluginMenuName =

"Tools"
$DimensionsMenuName = "Dimensions Tool"
$GetDimensionsMenuItem = "Get Dimensions"
$AutoDisplayMenuItem = "Auto Display Dimensions"if(not file_loaded?("dimensions_load.rb"))
  pluginMenu = UI.menu($PluginMenuName)
  dimensions = Dimensions.new
  pluginMenu.add_separator
  getDimensionsSubMenu = pluginMenu.add_submenu($DimensionsMenuName){}
  getDimensionsSubMenu.add_item($GetDimensionsMenuItem){dimensions.get_selection_dimensions}
  autoDisplayItem = getDimensionsSubMenu.add_item($AutoDisplayMenuItem){dimensions.connect_observer}
  getDimensionsSubMenu.set_validation_proc(autoDisplayItem){dimensions.menu_checked}
end

file_loaded(

"dimensions_load.rb")* This source code was highlighted with Source Code Highlighter.

GetDimensions.rb

require 'sketchup.rb'
class Dimensions < Sketchup::SelectionObserver
  def initialize()
    @usedObserver = false
  end

  def onSelectionBulkChange(selection)
    get_dimensions(selection)
  end

  def get_selection_dimensions
    get_dimensions(Sketchup.active_model.selection)
  end

  def get_dimensions(selection)
    boundingBox = selection[0].bounds
    dims = [ boundingBox.height,
    boundingBox.width,
    boundingBox.depth ]
    dims.sort!
    Sketchup::set_status_text((

"Thickness: " + dims[0].to_s + ". Width: " + dims[1].to_s + ". Length: " + dims[2].to_s ), SB_PROMPT)
  end

  def connect_observer

if(@usedObserver) then
      return remove_observer
    else
      return add_observer
    end
  end

  def add_observer
    @usedObserver =

true
    Sketchup.active_model.selection.add_observer self
    return MF_CHECKED
  end

  def remove_observer
    @usedObserver =

false
    Sketchup.active_model.selection.remove_observer self
    return MF_UNCHECKED
  end

  def menu_checked

if(@usedObserver) then
      return MF_CHECKED
    else
      return MF_UNCHECKED
    end
  end
end

file_loaded(

"GetDimensions.rb")* This source code was highlighted with Source Code Highlighter.

Рассмотрим код подробнее.

Для того, чтобы иметь возможность перехватывать события инструмента Select, необходимо наследоваться от класса SelectionObserver, переопределить у себя метод onSelectionBulkChange(selection), который будет вызываться при выделении объектов, и подписаться на события с помощью Sketchup.active_model.selection.add_observer.

Плагин был перемещен в меню Tool -> Dimensions Tool, которое содержит два подпункта: Get Dimensions и Auto Display Dimensions.

Как я уже говорил ранее, задача плагина сводилась к отображению параметров объекта автоматически при его выделении. Т.к. дополнительный функционал не всегда нужен, решено было сделать его отключаемым. Auto Display Dimensions — позволяет включать его в нужный момент, а Get Dimensions – вызов плагина по запросу — был оставлен для большей гибкости использования.

Исходный код плагина.

Как видите, модернизирование существующего плагина намного проще, чем писание его с нуля. Кстати, я впервые писал код на Ruby, но благодаря большому опыту программирования, понять синтаксис не составило труда.

Желаю всем удачи в написании собственных плагинов для SketchUp.
