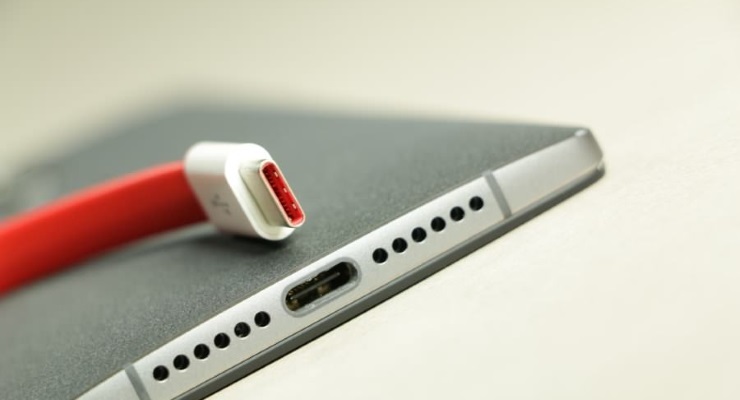

Что такое USB Type-C

USB Type-С — это спецификация нового разъёма для универсальной последовательной шины. Служит она, как и до этого, для подключения различных периферийных и самостоятельных устройств друг к другу. От прошлых версий отличается прежде всего симметричным строением. То есть воткнуть его можно любой стороной, в отличии от типа А, который приходилось переворачивать если «не попал» с первого раза.

Устройство и распиновка

Сам разъём немного компактней своих собратьев типа А или B и имеет размеры 8,4×2,6 мм. Всего контактов у стандарта — 24. В стандарте предусмотрены 4 пары контактов для питания и заземления, 2 пары для обычной передачи данных, 4 пары для высокоскоростной передачи, два вспомогательных контакта, два для определения ориентации, контакт для конфигурационных данных и питание для 5В.

Основные характеристики

Так как по времени совпало, что вместе с разработкой спецификации типа С был введён и стандарт 3.1, то чаще всего он и используется в устройствах. А значит и перенимает все его свойства. Например, 1 поколение способно передавать данные со скоростью в 5 Гбит/с, а 2 поколение уже в 10 Гбит/с. Интересной новинкой является тот факт, что USB Type-C может работать альтернативно с другими известными спецификациями: DisplayPort, HDMI и Thunderbolt. Естественно, при наличии соответствующих переходников и кабелей.

Преимущества и недостатки

Как правило, такие технологии создаются исходя из опыты предыдущих решений и спецификаций. Учитываются все недостатки прошлых версий и устраняются в новых. Поэтому как таковых явных недостатков новый разъём не имеет. Разве что обратная совместимость, которая самоустранится со временем, после роста числа устройств с USB Type-C на борту.

Что касается преимуществ, то первое, что сразу бросается в глаза — симметричность. Теперь подключать любое устройство можно практически не глядя. Также можно отметить поддержку других альтернативных интерфейсов, что в итоге сможет привести к универсальности разъёмов, когда можно будет использовать один и тот же тип кабелей для разных задач. Ну и приятным бонусом можно назвать увеличенную силу тока, которую можно передать через порт. А это будет весьма актуальным для устройств, требующих дополнительного питания.

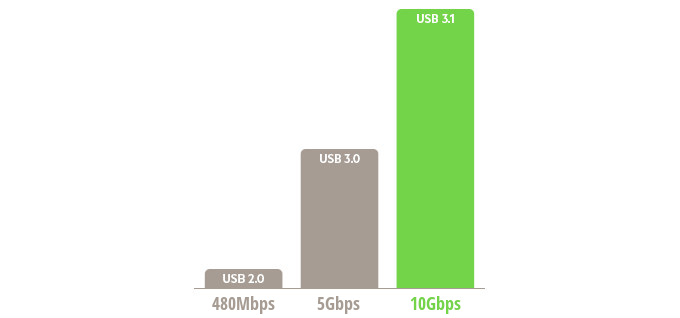

В чём разница между обозначениями USB Type-C и USB 3.1

Возможно, практически одновременное создание спецификаций USB Type-C и USB 3.1 породили заблуждения в том, что это одно и тоже. Это не совсем так. USB Type-C – это спецификация разъёма, а USB 3.1 – интерфейса.

То есть это разные характеристики шины. Несмотря на то, что при использовании USB Type-C применяется USB 3.1, всё же интерфейс не привязан к разъёму, а значит может использоваться и 2.0.

Какие устройства используют USB Type-C

Постепенно список поддерживающих стандарт устройство растёт. В том числе и приверженцы нестандартных типов: компания Apple также стала внедрять новый разъём в свои устройства.

Компьютеры

Естественно, что этот вид техники должен первым освоить новый стандарт. Пионерами можно назвать ноутбуки от Apple – MacBook 12’’ и MacBook Pro с 2016 года. Правда, порт там всего один. Сейчас практически каждый ноутбук от разных производителей обязательно содержит хоть один порт Type-C. А для поддержки более старых версий на них остается ещё и Type-A.

Смартфоны

Мобильные телефоны тоже стараются не отставать от трендов, и производители комплектуют их разъёмом Type-C. Сначала потянулись бренды из поднебесной, а затем и остальные, более известные. Одними из первых этот стандарт получили Leagoo KIICAA Mix, Alcatel 5, Sony Xperia L1, Xiaomi Mi A1, Blackview P2 lite.

Как выбрать USB Type-C

Спецификация нового разъёма довольно обширна и открывает большие возможности для использования. Его можно применять в самых разных задачах для самых разных устройств.

Для зарядки

Новый стандарт предполагает, что зарядка может использовать мощность зарядки до 100 Вт. Но так как есть широкий спектр для настройки, то и используемые мощности можно менять в разных градациях. В этом иногда и кроется проблема. Производители могут ограничивать токи зарядки для своих устройств, и, таким образом, если подключать зарядку с высокой мощностью с помощью кабеля с низкими допустимыми токами, то процесс зарядки батареи устройства будет весьма длительным. То есть подбирать кабель желательно в тех границах значений мощности, в которых находится зарядка.

Для передачи видеосигнала и звука

USB Type-С вполне подходит по характеристикам для передачи видеосигнала и звука. Для этого он способен поддерживать альтернативные режимы передачи: HDMI, VGA и Thunderbolt. В зависимости от присутствующего на видеоустройстве, например, телевизоре, входа, можно использовать один из стандартов — HDMI, VGA или Thunderbolt 3. Хотя многие телевизоры и мониторы уже потихоньку обрастают своими портами USB Type-C, не требующими никаких переходников и адаптеров.

Для подключения дополнительных устройств

Хотя количество поддерживающих USB Type-C устройств постоянно растёт, всё же переход будет длительным. Но так как новый стандарт отлично поддерживает высокие скорости, то в продаже уже есть различные хабы и переходники, позволяющие безболезненно подключить что угодно. Простейший хаб с USB Type-C на Type-A можно найти за 1000 рублей. В целом, стоимость просто кабеля прямого назначения стоит столько же.

Для максимальной скорости передачи данных

Чтобы обеспечить максимальную скорость, нужно выбирать кабель с интерфейсом USB 3.1. Это позволит передавать данные со скоростью до 10 Гбит/с. Для более высоких показателей придётся использовать альтернативный режим типа Thunderbolt 3 или MHL, которые позволяют разогнаться до 20 и даже 40 Гбит/с.

Рекомендации по использованию USB Type-C

Пока стандарт находится ещё на стадии внедрения, будут наблюдаться проблемы с совместимостью. Именно поэтому разработчики устройств пока снабжают свои гаджеты и новым разъёмом, и более старыми USB типа А. Естественно, на этой стадии цены на адаптеры, переходники и кабели довольно высокие.

Кстати, не стоит покупаться на более дешёвые аналоги адаптеров с Type-C на любой другой стандарт. Дело в том, что спецификация весьма сложна для организации правильного перехода с одного стандарта на другой. И многие полуподвальные фабрики Китая не реализуют механизм определения токов для конфигурационного канала кабеля в нужной степени. В итоге на порт может поступать неверная информация о мощности устройства, что может грозить выходом из строя портов, блоков питания или хабов.

В целом же, стандарт привлекательный и эффективный. Возможно именно он приведёт к унификации разъёмов и портов, чтобы можно было подключать через один и тот же кабель всё что угодно — от смартфонов до мониторов. Главная задача стандарта сейчас — «покорить» как можно больше устройств.

USB-C

Pins of the USB-C connector
Type	Digital audio / video / data connector / power
Production history
Designer	USB Implementers Forum
Designed	11 August 2014 (published)[1]
Superseded	Micro-USB (on Android devices)
General specifications
Pins	24

USB-C (properly known as USB Type-C) is a 24-pin USB connector system with a rotationally symmetrical connector.^[2][3] The designation C refers only to the connector’s physical configuration or form factor and should not be confused with the connector’s specific capabilities, which are designated by its transfer specifications (such as USB 3.2). A notable feature of the USB-C connector is its reversibility; a plug may be inserted into a receptacle in either orientation.

The USB Type-C Specification 1.0 was published by the USB Implementers Forum (USB-IF) and was finalized in August 2014.^[4] It was developed at roughly the same time as the USB 3.1 specification. In July 2016, it was adopted by the IEC as «IEC 62680-1-3».^[5]

A device with a Type-C connector does not necessarily implement USB, USB Power Delivery, or any Alternate Mode: the Type-C connector is common to several technologies while mandating only a few of them.^[6]

USB 3.2, released in September 2017, replaces the USB 3.1 standard. It preserves existing USB 3.1 SuperSpeed and SuperSpeed+ data modes and introduces two new SuperSpeed+ transfer modes over the USB-C connector using two-lane operation, with data rates of 10 and 20 Gbit/s (~1.2 and 2.5 GB/s).

USB4, released in 2019, is the first USB transfer protocol standard that is only available via USB-C.

Overview[edit]

USB-C cables interconnect hosts and devices, replacing various other electrical cables and connectors, including USB-A and USB-B, HDMI, DisplayPort, and 3.5 mm audio jacks.^[7][4]

Name[edit]

USB Type-C and USB-C are trademarks of USB Implementers Forum.^[8]

Connectors[edit]

The 24-pin double-sided connector is slightly larger than the micro-B connector, with a USB-C port measuring 8.4 millimetres (0.33 in) wide, 2.6 millimetres (0.10 in) high, and 6.65 millimetres (0.262 in) deep. Two genders (kinds) of connectors exist, male (plug) and female (receptacle).

Plugs are found on cables and adapters. Receptacles are found on devices and adapters.

Cables[edit]

USB 3.1 cables are considered full-featured USB-C cables. They are electronically marked cables that contain a chip with an ID function based on the configuration channel and vendor-defined messages (VDM) from the USB Power Delivery 2.0 specification. Cable length should be ≤2 m for Gen 1 or ≤1 m for Gen 2.^[9] The electronic ID chip provides information about product/vendor, cable connectors, USB signalling protocol (2.0, Gen 1, Gen 2), passive/active construction, use of V_CONN power, available V_BUS current, latency, RX/TX directionality, SOP controller mode, and hardware/firmware version.^[6]

USB-C cables that do not have shielded SuperSpeed pairs, sideband use pins, or additional wires for power lines can have increased cable length, up to 4 m. These USB-C cables only support 2.0 speeds and do not support alternate modes.

All USB-C cables must be able to carry a minimum of 3 A current (at 20 V, 60 W) but some can also carry high-power 5 A current (at 20 V, 100 W).^[10] USB-C to USB-C cables supporting 5A current must contain e-marker chips (also marketed as E-Mark chips) programmed to identify the cable and its current capabilities. USB Charging ports should also be clearly marked with capable power wattage.^[11]

Full-featured USB-C cables that implement USB 3.1 Gen 2 can handle up to 10 Gbit/s data rate at full duplex. They are marked with a SuperSpeed+ (SuperSpeed 10 Gbit/s) logo. There are also cables which can carry only USB 2.0 with up to 480 Mbit/s data rate. There are USB-IF certification programs available for USB-C products and end users are recommended to use USB-IF certified cables.^[12]

Devices[edit]

Devices may be hosts (with a downstream-facing port, DFP) or peripherals (with an upstream-facing port, UFP). Some, such as mobile phones, can take either role depending on what kind is detected on the other end. These types of ports are called Dual-Role-Data (DRD) ports, which was known as USB On-The-Go in the previous specification.^[13] When two such devices are connected, the roles are randomly assigned but a swap can be commanded from either end, although there are optional path and role detection methods that would allow devices to select a preference for a specific role. Furthermore, dual-role devices that implement USB Power Delivery may independently and dynamically swap data and power roles using the Data Role Swap or Power Role Swap processes. This allows for charge-through hub or docking station applications where the USB-C device acts as a USB data host while acting as a power consumer rather than a source.^[6]

USB-C devices may optionally provide or consume bus power currents of 1.5 A and 3.0 A (at 5 V) in addition to baseline bus power provision; power sources can either advertise increased USB current through the configuration channel, or they can implement the full USB Power Delivery specification using both BMC-coded configuration line and legacy BFSK-coded V_BUS line.^[6][11]

Connecting an older device to a host with a USB-C receptacle requires a cable or adapter with a USB-A or USB-B plug or receptacle on one end and a USB-C plug on the other end. Legacy adapters (i.e. adapters with a USB-A or USB-B [male] plug) with a USB-C [female] receptacle are «not defined or allowed» by the specification because they can create «many invalid and potentially unsafe» cable combinations.^[14]

Modes[edit]

Audio Adapter Accessory Mode[edit]

A device with a USB-C port may support analog headsets through an audio adapter with a 3.5 mm jack, providing four standard analog audio connections (Left, Right, Microphone, and Ground). The audio adapter may optionally include a USB-C charge-through port to allow 500 mA device charging. The engineering specification states that an analog headset shall not use a USB-C plug instead of a 3.5 mm plug. In other words, headsets with a USB-C plug should always support digital audio (and optionally the accessory mode).^[15]

Analog signals use the USB 2.0 differential pairs (Dp and Dn for Right and Left) and the two side-band use pairs for Mic and GND. The presence of the audio accessory is signalled through the configuration channel and V_CONN.

Alternate Mode[edit]

An Alternate Mode dedicates some of the physical wires in a USB-C 3.1 cable for direct device-to-host transmission of alternate data protocols. The four high-speed lanes, two side-band pins, and (for dock, detachable device and permanent cable applications only) two USB 2.0 data pins and one configuration pin can be used for alternate mode transmission. The modes are configured using vendor-defined messages (VDM) through the configuration channel.

Specifications[edit]

USB Type-C Cable and Connector Specification[edit]

The USB Type-C specification 1.0 was published by the USB Implementers Forum (USB-IF) and was finalized in August 2014.^[4]

It defines requirements for cables and connectors.

• Rev 1.1 was published 2015-04-03^[16]
• Rev 1.2 was published 2016-03-25^[17]
• Rev 1.3 was published 2017-07-14^[18]
• Rev 1.4 was published 2019-03-29^[18]
• Rev 2.0 was published 2019-08-29^[19]
• Rev 2.1 was published 2021-05-25 (USB PD — Extended Power Range — 48 V — 5 A — 240 W)^[20]

Adoption as IEC specification:

• IEC 62680-1-3:2016 (2016-08-17, edition 1.0) «Universal serial bus interfaces for data and power – Part 1-3: Universal Serial Bus interfaces – Common components – USB Type-C cable and connector specification»^[21]
• IEC 62680-1-3:2017 (2017-09-25, edition 2.0) «Universal serial bus interfaces for data and power – Part 1-3: Common components – USB Type-C Cable and Connector Specification»^[22]
• IEC 62680-1-3:2018 (2018-05-24, edition 3.0) «Universal serial bus interfaces for data and power – Part 1-3: Common components – USB Type-C Cable and Connector Specification»^[23]

Receptacles[edit]

The receptacle features four power and four ground pins, two differential pairs for high-speed USB data (though they are connected together on devices), four shielded differential pairs for Enhanced SuperSpeed data (two transmit and two receive pairs), two Sideband Use (SBU) pins, and two Configuration Channel (CC) pins.

Type-C receptacle A pin layout

Pin	Name	Description
A1	GND	Ground return
A2	SSTXp1 («TX1+»)	SuperSpeed differential pair #1, TX, positive
A3	SSTXn1 («TX1-«)	SuperSpeed differential pair #1, TX, negative
A4	VBUS	Bus power
A5	CC1	Configuration channel
A6	Dp1	USB 2.0 differential pair, position 1, positive
A7	Dn1	USB 2.0 differential pair, position 1, negative
A8	SBU1	Sideband use (SBU)
A9	VBUS	Bus power
A10	SSRXn2 («RX2-«)	SuperSpeed differential pair #4, RX, negative
A11	SSRXp2 («RX2+»)	SuperSpeed differential pair #4, RX, positive
A12	GND	Ground return

Type-C receptacle B pin layout

Pin	Name	Description
B12	GND	Ground return
B11	SSRXp1	SuperSpeed differential pair #2, RX, positive
B10	SSRXn1	SuperSpeed differential pair #2, RX, negative
B9	VBUS	Bus power
B8	SBU2	Sideband use (SBU)
B7	Dn2	USB 2.0 differential pair, position 2, negative[a]
B6	Dp2	USB 2.0 differential pair, position 2, positive[a]
B5	CC2	Configuration channel
B4	VBUS	Bus power
B3	SSTXn2	SuperSpeed differential pair #3, TX, negative
B2	SSTXp2	SuperSpeed differential pair #3, TX, positive
B1	GND	Ground return

Plugs[edit]

The male connector (plug) has only one high-speed differential pair, and one of the CC pins (CC2) is replaced by V_CONN, to power optional electronics in the cable, and the other is used to actually carry the Configuration Channel (CC) signals. These signals are used to determine the orientation of the cable, as well as to carry USB Power Delivery communications.

Cables[edit]

Full-featured USB 3.2 and 2.0 Type-C cable wiring

Plug 1, USB Type-C	USB Type-C cable	Plug 2, USB Type-C
Pin	Name	Wire color	No	Name	Description	2.0[a]	Pin	Name
Shell	Shield	Braid	Braid	Shield	Cable external braid		Shell	Shield
A1, B12, B1, A12	GND	Tin-plated	1	GND_PWRrt1	Ground for power return		A1, B12, B1, A12	GND
16	GND_PWRrt2
A4, B9, B4, A9	VBUS	Red	2	PWR_VBUS1	VBUS power		A4, B9, B4, A9	VBUS
17	PWR_VBUS2
B5	VCONN	Yellow	18	PWR_VCONN	VCONN power, for powered cables[b]		B5	VCONN
A5	CC	Blue	3	CC	Configuration channel		A5	CC
A6	Dp1	Green	4	UTP_Dp[c]	Unshielded twisted pair, positive		A6	Dp1
A7	Dn1	White	5	UTP_Dn[c]	Unshielded twisted pair, negative		A7	Dn1
A8	SBU1	Red	14	SBU_A	Sideband use A		B8	SBU2
B8	SBU2	Black	15	SBU_B	Sideband use B		A8	SBU1
A2	SSTXp1	Yellow[d]	6	SDPp1	Shielded differential pair #1, positive		B11	SSRXp1
A3	SSTXn1	Brown[d]	7	SDPn1	Shielded differential pair #1, negative		B10	SSRXn1
B11	SSRXp1	Green[d]	8	SDPp2	Shielded differential pair #2, positive		A2	SSTXp1
B10	SSRXn1	Orange[d]	9	SDPn2	Shielded differential pair #2, negative		A3	SSTXn1
B2	SSTXp2	White[d]	10	SDPp3	Shielded differential pair #3, positive		A11	SSRXp2
B3	SSTXn2	Black[d]	11	SDPn3	Shielded differential pair #3, negative		A10	SSRXn2
A11	SSRXp2	Red[d]	12	SDPp4	Shielded differential pair #4, positive		B2	SSTXp2
A10	SSRXn2	Blue[d]	13	SDPn4	Shielded differential pair #4, negative		B3	SSTXn2

[edit]

USB Type-C Locking Connector Specification

The USB Type-C Locking Connector Specification was published 2016-03-09. It defines the mechanical requirements for USB-C plug connectors and the guidelines for the USB-C receptacle mounting configuration to provide a standardized screw lock mechanism for USB-C connectors and cables.^[24]

USB Type-C Port Controller Interface Specification

The USB Type-C Port Controller Interface Specification was published 2017-10-01. It defines a common interface from a USB-C Port Manager to a simple USB-C Port Controller.^[25]

USB Type-C Authentication Specification

Adopted as IEC specification: IEC 62680-1-4:2018 (2018-04-10) «Universal Serial Bus interfaces for data and power — Part 1-4: Common components — USB Type-C Authentication Specification»^[26]

USB 2.0 Billboard Device Class Specification

USB 2.0 Billboard Device Class is defined to communicate the details of supported Alternate Modes to the computer host OS. It provides user readable strings with product description and user support information. Billboard messages can be used to identify incompatible connections made by users. They are not required to negotiate Alternate Modes and only appear when negotiation fails between the host (source) and device (sink).

USB Audio Device Class 3.0 Specification

USB Audio Device Class 3.0 defines powered digital audio headsets with a USB-C plug.^[6] The standard supports the transfer of both digital and analog audio signals over the USB port.^[27]

USB Power Delivery Specification

While it is not necessary for USB-C compliant devices to implement USB Power Delivery, for USB-C DRP/DRD (Dual-Role-Power/Data) ports, USB Power Delivery introduces commands for altering a port’s power or data role after the roles have been established when a connection is made.^[28]

USB 3.2 Specification

USB 3.2, released in September 2017, replaces the USB 3.1 standard. It preserves existing USB 3.1 SuperSpeed and SuperSpeed+ data modes and introduces two new SuperSpeed+ transfer modes over the USB-C connector using two-lane operation, doubling the data rates to 10 and 20 Gbit/s (1 and ~2.4 GB/s).

USB4 Specification

The USB4 specification released in 2019 is the first USB data transfer specification to require USB-C connectors.

Alternate Mode partner specifications[edit]

As of 2018, five system-defined Alternate Mode partner specifications exist. Additionally, vendors may support proprietary modes for use in dock solutions. Alternate Modes are optional; Type-C features and devices are not required to support any specific Alternate Mode. The USB Implementers Forum is working with its Alternate Mode partners to make sure that ports are properly labelled with respective logos.^[29]

List of Alternate Mode partner specifications

Logo	Name	Date	Protocol
	DisplayPort Alternate Mode	Published in September 2014	DisplayPort 1.2, DisplayPort 1.4,[30][31] DisplayPort 2.0[32]
	Mobile High-Definition Link (MHL) Alternate Mode	Announced in November 2014[33]	MHL 1.0, 2.0, 3.0 and superMHL 1.0[34][35][36][37]
	Thunderbolt Alternate Mode	Announced in June 2015[38]	Thunderbolt 3 (also carries DisplayPort 1.2 or DisplayPort 1.4)[38][39][40][41]
	HDMI Alternate Mode	Announced in September 2016[42]	HDMI 1.4b[43][44][45][46]
	VirtualLink Alternate Mode	Announced in July 2018[47]	VirtualLink 1.0 (not yet standardized)[48]

Other protocols like Ethernet^[49] have been proposed, although Thunderbolt 3 and later are also capable of 10 Gigabit Ethernet networking.^[50]

All Thunderbolt 3 controllers both support «Thunderbolt Alternate Mode» and «DisplayPort Alternate Mode».^[51] Because Thunderbolt can encapsulate DisplayPort data, every Thunderbolt controller can either output DisplayPort signals directly over «DisplayPort Alternative Mode» or encapsulated within Thunderbolt in «Thunderbolt Alternate Mode». Low cost peripherals mostly connect via «DisplayPort Alternate Mode» while some docking stations tunnel DisplayPort over Thunderbolt.^[52]

DisplayPort Alt Mode 2.0: USB 4 supports DisplayPort 2.0 over its alternative mode. DisplayPort 2.0 can support 8K resolution at 60 Hz with HDR10 color and can use up to 80 Gbps, which is double the amount available to USB data.^[53]

The USB SuperSpeed protocol is similar to DisplayPort and PCIe/Thunderbolt, in using packetized data transmitted over differential LVDS lanes with embedded clock using comparable bit rates, so these Alternate Modes are easier to implement in the chipset.^[30]

Alternate Mode hosts and sinks can be connected with either regular full-featured Type-C cables, or with converter cables or adapters:

USB 3.1 Type-C to Type-C full-featured cable

DisplayPort, Mobile High-Definition Link (MHL), HDMI and Thunderbolt (20 Gbit/s, or 40 Gbit/s with cable length up to 0.5 m) Alternate Mode Type-C ports can be interconnected with standard passive full-featured USB Type-C cables. These cables are only marked with standard «trident» SuperSpeed USB logo (for Gen 1 cables) or the SuperSpeed+ USB 10 Gbit/s logo (for Gen 2 cables) on both ends.^[54] Cable length should be 2.0 m or less for Gen 1 and 1.0 m or less for Gen 2.

Thunderbolt Type-C to Type-C active cable

Thunderbolt 3 (40 Gbit/s) Alternate Mode with cables longer than 0.8 m requires active Type-C cables that are certified and electronically marked for high-speed Thunderbolt 3 transmission, similarly to high-power 5 A cables.^[38][41] These cables are marked with a Thunderbolt logo on both ends. They do not support USB 3 backwards compatibility, only USB 2 or Thunderbolt. Cables can be marked for both Thunderbolt and 5 A power delivery at the same time.^[55]

Active cables/adapters contain powered ICs to amplify/equalise the signal for extended length cables, or to perform active protocol conversion. The adapters for video Alt Modes may allow conversion from native video stream to other video interface standards (e.g., DisplayPort, HDMI, VGA or DVI).

Using full-featured Type-C cables for Alternate Mode connections provides some benefits. Alternate Mode does not employ USB 2.0 lanes and the configuration channel lane, so USB 2.0 and USB Power Delivery protocols are always available. In addition, DisplayPort and MHL Alternate Modes can transmit on one, two, or four SuperSpeed lanes, so two of the remaining lanes may be used to simultaneously transmit USB 3.1 data.^[56]

Alternate Mode protocol support matrix for Type-C cables and adapters

Mode	USB 3.1 Type-C cable[a]	Adapter cable or adapter	Construction
USB[b]	DisplayPort	Thunderbolt	superMHL	HDMI	HDMI	DVI-D	Component video
3.1	1.2	1.4	20 Gbit/s	40 Gbit/s	1.4b	1.4b	2.0b	Single-link	Dual-link	(YPbPr, VGA/DVI-A)
DisplayPort	Yes	Yes		No	Passive
	Optional	Yes	Yes	Yes	Active
Thunderbolt	Yes[c]	Yes[c]	Yes	Yes[d]		No	Passive
	Optional	Optional	Yes	Yes	Yes	Yes	Active
MHL	Yes		Yes		Yes	No	Yes	No	No	Passive
	Optional		Yes		Yes	Active
HDMI		Yes	Yes	No	Yes	No	No	Passive
Optional		Yes	Active

USB-C receptacle pin usage in different modes[edit]

The diagrams below depict the pins of a USB-C socket in different use cases.

USB 2.0/1.1[edit]

A simple USB 2.0/1.1 device mates using one pair of D+/D− pins. Hence, the source (host) does not require any connection management circuitry, but it lacks the same physical connector so therefore USB-C is not backward compatible. V_BUS and GND provide 5 V up to 500 mA of current.

However, to connect a USB 2.0/1.1 device to a USB-C host, use of Rd^[57] on the CC pins is required, as the source (host) will not supply V_BUS until a connection is detected through the CC pins.

This means many USB-A male to USB-C cables will only work in the A to C direction (connecting to a USB-C devices, e.g. for charging) as they do not include the termination resistors needed to work in the C to A direction (from a USB-C host). Adapters or cables from USB-C to USB-A female usually do work as they include the required termination resistor.

GND	TX1+	TX1−	VBUS	CC1	D+	D−	SBU1	VBUS	RX2−	RX2+	GND
GND	RX1+	RX1−	VBUS	SBU2	D−	D+	CC2	VBUS	TX2−	TX2+	GND

USB Power Delivery[edit]

USB Power Delivery uses one of CC1, CC2 pins for power negotiation between source device and sink device, up to 20 V at 5 A. It is transparent to any data transmission mode, and can therefore be used together with any of them as long as the CC pins are intact.

GND	TX1+	TX1−	VBUS	CC1	D+	D−	SBU1	VBUS	RX2−	RX2+	GND
GND	RX1+	RX1−	VBUS	SBU2	D−	D+	CC2	VBUS	TX2−	TX2+	GND

USB 3.0/3.1/3.2[edit]

In the USB 3.0/3.1/3.2 mode, two or four high speed links are used in TX/RX pairs to provide 5 to 10, or 10 to 20 Gbit/s throughput respectively. One of the CC pins is used to negotiate the mode.

V_BUS and GND provide 5 V up to 900 mA, in accordance with the USB 3.1 specification. A specific USB-C mode may also be entered, where 5 V at either 1.5 A or 3 A is provided.^[58] A third alternative is to establish a Power Delivery contract.

In single-lane mode, only the differential pairs closest to the CC pin are used for data transmission. For dual-lane data transfers, all four differential pairs are in use.

The D+/D− link for USB 2.0/1.1 is typically not used when USB 3.x connection is active, but devices like hubs open simultaneous 2.0 and 3.x uplinks in order to allow operation of both type devices connected to it. Other devices may have fallback mode to 2.0, in case the 3.x connection fails.

GND	TX1+	TX1−	VBUS	CC1	D+	D−	SBU1	VBUS	RX2−	RX2+	GND
GND	RX1+	RX1−	VBUS	SBU2	D−	D+	CC2	VBUS	TX2−	TX2+	GND

Alternate Mode[edit]

In the Alternate Mode one of up to four high speed links are used in whatever direction is needed. SBU1, SBU2 provide an additional lower speed link. If two high speed links remain unused, then a USB 3.0/3.1 link can be established concurrently to the Alternate Mode.^[31] One of the CC pins is used to perform all the negotiation. An additional low band bidirectional channel (other than SBU) may share that CC pin as well.^[31][43] USB 2.0 is also available through D+/D− pins.

In regard to power, the devices are supposed to negotiate a Power Delivery contract before an alternate mode is entered.^[59]

GND	TX1+	TX1−	VBUS	CC1	D+	D−	SBU1	VBUS	RX2−	RX2+	GND
GND	RX1+	RX1−	VBUS	SBU2	D−	D+	CC2	VBUS	TX2−	TX2+	GND

Debug Accessory Mode[edit]

The external device test system (DTS) signals to the target system (TS) to enter debug accessory mode via CC1 and CC2 both being pulled down with an Rn resistor value or pulled up as Rp resistor value from the test plug (Rp and Rn defined in Type-C specification).

After entering debug accessory mode, optional orientation detection via the CC1 and CC2 is done via setting CC1 as a pullup of Rd resistance and CC2 pulled to ground via Ra resistance (from the test system Type-C plug). While optional, orientation detection is required if USB Power Delivery communication is to remain functional.

In this mode, all digital circuits are disconnected from the connector, and the 14 bold pins can be used to expose debug related signals (e.g. JTAG interface). USB IF requires for certification that security and privacy consideration and precaution has been taken and that the user has actually requested that debug test mode be performed.

GND	TX1+	TX1−	VBUS	CC1	D+	D−	SBU1	VBUS	RX2−	RX2+	GND
GND	RX1+	RX1−	VBUS	SBU2	D−	D+	CC2	VBUS	TX2−	TX2+	GND

If a reversible Type-C cable is required but Power Delivery support is not, the test plug will need to be arranged as below, with CC1 and CC2 both being pulled down with an Rn resistor value or pulled up as Rp resistor value from the test plug:

GND	TS1	TS2	VBUS	CC1	TS6	TS7	TS5	VBUS	TS4	TS3	GND
GND	TS3	TS4	VBUS	TS5	TS7	TS6	CC2	VBUS	TS2	TS1	GND

This mirroring of test signals will only provide 7 test signals for debug usage instead of 14, but with the benefit of minimising extra parts count for orientation detection.

Audio Adapter Accessory Mode[edit]

In this mode, all digital circuits are disconnected from the connector, and certain pins become reassigned for analog outputs or inputs. The mode, if supported, is entered when both CC pins are shorted to GND. D− and D+ become audio output left L and right R, respectively. The SBU pins become a microphone pin MIC, and the analog ground AGND, the latter being a return path for both outputs and the microphone. Nevertheless, the MIC and AGND pins must have automatic swap capability, for two reasons: firstly, the USB-C plug may be inserted either side; secondly, there is no agreement, which TRRS rings shall be GND and MIC, so devices equipped with a headphone jack with microphone input must be able to perform this swap anyway.^[60]

This mode also allows concurrent charging of a device exposing the analog audio interface (through V_BUS and GND), however only at 5 V and 500 mA, as CC pins are unavailable for any negotiation.

GND	TX1+	TX1−	VBUS	CC1	R	L	MIC	VBUS	RX2−	RX2+	GND
GND	RX1+	RX1−	VBUS	AGND	L	R	CC2	VBUS	TX2−	TX2+	GND

Plug insertions detection is performed by the TRRS plug’s physical plug detection switch. On plug insertions, this will pull down both CC and VCONN in the plug (CC1 and CC2 in the receptacle). This resistance must be less than 800 ohms which is the minimum «Ra» resistance specified in the USB Type-C specification). This is essentially a direct connection to USB digital ground.

TRRS rings wiring to Type-C male plug (Figure A-2 of USB Type-C Cable and Connector Specification Release 1.3)

TRRS socket	Analog audio signal	USB Type-C male plug
Tip	L	D−
Ring 1	R	D+
Ring 2	Microphone/ground	SBU1 or SBU2
Sleeve	Microphone/ground	SBU2 or SBU1
DETECT1	Plug presence detection switch	CC, VCONN
DETECT2	Plug presence detection switch	GND

Software support[edit]

• Android from version 6.0 «Marshmallow» onwards works with USB 3.1 and USB-C.^[61]
• ChromeOS, starting with the Chromebook Pixel 2015, supports USB 3.1, USB-C, alternate modes, power delivery, and USB Dual-Role support.^[62]
• FreeBSD released the Extensible Host Controller Interface, supporting USB 3.0, with release 8.2^[63]
• iOS from version 12.1 (iPad Pro 3rd generation or later, iPad Air 4th generation or later, iPad Mini 6th generation or later, iPad 10th generation or later) onwards works with USB-C.
• NetBSD began supporting USB 3.0 with release 7.2^[64]
• Linux has supported USB 3.0 since kernel version 2.6.31 and USB version 3.1 since kernel version 4.6.
• OpenBSD began supporting USB 3.0 in version 5.7^[65]
• OS X Yosemite (macOS version 10.10.2), starting with the MacBook Retina early 2015, supports USB 3.1, USB-C, alternate modes, and power delivery.^[66]
• Windows 8.1 added USB-C and billboard support in an update.^[67]
• Windows 10 and Windows 10 Mobile support USB 3.1, USB-C, alternate modes, billboard device class, power delivery and USB Dual-Role.^[68][69]

Hardware support[edit]

USB-C devices[edit]

An increasing number of motherboards, notebooks, tablet computers, smartphones, hard disk drives, USB hubs and other devices released from 2014 onwards include the USB-C sockets. However, the initial adoption of USB-C was limited by the high cost of USB-C cables^[70] and the wide use of Micro-USB chargers.^{[citation needed]}

Video output[edit]

Currently, DisplayPort is the most widely implemented alternate mode, and is used to provide video output on devices that do not have standard-size DisplayPort or HDMI ports, such as smartphones and laptops. All Chromebooks with a USB-C port are required to support DisplayPort alternate mode in Google’s hardware requirements for manufacturers.^[71] A USB-C multiport adapter converts the device’s native video stream to DisplayPort/HDMI/VGA, allowing it to be displayed on an external display, such as a television set or computer monitor.

It is also used on USB-C docks designed to connect a device to a power source, external display, USB hub, and optional extra (such as a network port) with a single cable. These functions are sometimes implemented directly into the display instead of a separate dock,^[72] meaning a user connects their device to the display via USB-C with no other connections required.

Compatibility issues[edit]

Power issues with cables[edit]

Many cables claiming to support USB-C are actually not compliant to the standard. Using these cables would have a potential consequence of damaging devices that they are connected to.^[73][74][75] There are reported cases of laptops being destroyed due to the use of non-compliant cables.^[76]

Some non-compliant cables with a USB-C connector on one end and a legacy USB-A plug or Micro-B receptacle on the other end incorrectly terminate the Configuration Channel (CC) with a 10 kΩ pullup to V_BUS instead of the specification mandated 56 kΩ pullup,^[77] causing a device connected to the cable to incorrectly determine the amount of power it is permitted to draw from the cable. Cables with this issue may not work properly with certain products, including Apple and Google products, and may even damage power sources such as chargers, hubs, or PC USB ports.^[78][79]

When a defective USB-C cable or power source is used, the voltage seen by a USB-C device can be different from the voltage expected by the device. This may result in an overvoltage on the VBUS pin. Also due to the fine pitch of the USB-C receptacle, the VBUS pin from the cable may contact with the CC pin of the USB-C receptacle resulting in a short-to-VBUS electrical issue due to the fact that the VBUS pin is rated up to 20 V while the CC pins are rated up to 5.5 V. To overcome these issues, USB Type-C port protection must be used between USB-C connector and USB-C Power Delivery controller.^[80]

Compatibility with audio adapters[edit]

On devices that have omitted the 3.5 mm audio jack, the USB-C port can be used to connect wired accessories such as headphones.

There are primarily two types of USB-C adapters (active adapters with DACs, passive adapters without DACs) and two modes of audio output from devices (phones without onboard DACs that send out digital audio, phones with onboard DACs that send out analog audio).^[81][82]

When an active set of USB-C headphones or adapter is used, digital audio is sent through the USB-C port. The conversion by the DAC and amplifier is done inside of the headphones or adapter, instead of on the phone. The sound quality is dependent on the headphones/adapter’s DAC. Active adapters with a built-in DAC have near-universal support for devices that output digital and analog audio, adhering to the Audio Device Class 3.0 and Audio Adapter Accessory Mode specifications.

Examples of such active adapters include external USB sound cards and DACs that do not require special drivers,^[83] and USB-C to 3.5 mm headphone jack adapters by Apple, Google, Essential, Razer, HTC.^[84]

On the other hand, when a passive set of USB-C headphones or adapter is used, analog audio is sent through the USB-C port. The conversion by the DAC and amplifier is done on the phone; the headphones or adapter simply passthrough the signal. The sound quality is dependent on the phone’s onboard DAC. Passive adapters without a built-in DAC are only compatible with devices that output analog audio, adhering to the Audio Adapter Accessory Mode specification.

USB-C to 3.5 mm audio adapters and USB sound cards compatibility

Output mode	Specification	Devices	USB-C adapters
Active, with DACs	Passive, without DACs
Digital audio	Audio Device Class 3.0 (digital audio)	Google Pixel 2, HTC U11, Essential Phone, Razer Phone, Samsung Galaxy Note 10, Samsung Galaxy S10 Lite, Sharp Aquos S2, Asus ZenFone 3, Bluedio T4S, Lenovo Tab 4, GoPro, MacBook etc.	Conversion by adapter	Conversion unavailable
Analog audio	Audio Device Class 3.0 (digital audio) Audio Adapter Accessory Mode (analog audio)	Moto Z/Z Force, Moto Z2/Z2 Force/Z2 Play, Moto Z3/Z3 Play, Sony Xperia XZ2, Huawei Mate 10 Pro, Huawei P20/P20 Pro, Honor Magic2, LeEco, Xiaomi phones, OnePlus 6T, OnePlus 7/7 Pro/7T/7T Pro, Oppo Find X/Oppo R17/R17 Pro, ZTE Nubia Z17/Z18 etc.	Conversion by adapter	Passthrough

Compatibility with other fast charging technology[edit]

In 2016, Benson Leung, an engineer at Google, pointed out that Quick Charge 2.0 and 3.0 technologies developed by Qualcomm are not compatible with the USB-C standard.^[85] Qualcomm responded that it is possible to make fast charge solutions fit the voltage demands of USB-C and that there are no reports of problems; however, it did not address the standard compliance issue at that time.^[86] Later in the year, Qualcomm released Quick Charge 4 technology, which it cited to be – as an advancement over previous generations – «USB Type-C and USB PD compliant».^[87]

Regulations for compatibility[edit]

In 2021, the European Commission, after commissioning two impact assessment studies and a technology analysis study, proposed the implementation of a standardization for iterations of USB-C of phone charger products which may increase device-interoperability and compatibility, convergence and convenience for consumers while decreasing material extraction, redundancy and electronic waste.^[88][89][90] On 4 October 2022, the European Parliament voted in favor of the new law with 602 votes in favor, 13 against and 8 absentions.^[91] The Parliament reports that all mobile phones, tablets, and cameras sold in the EU would have to be equipped with a USB-C port by the end of 2024. These regulations will extend to laptops by spring 2026.^[92][93]

See also[edit]

• USB hardware § Host and device interface receptacles
• Thunderbolt (interface)
• HDMI Version 2.1

References[edit]

External links[edit]

• The Universal Serial Bus Type-C Cable and Connector Specification is included in a set of USB documents which can be downloaded from USB.org.
• Introduction to USB Type-C, by Andrew Rogers, Microchip Technology, 2015

USB-C

Pins of the USB-C connector
Type	Digital audio / video / data connector / power
Production history
Designer	USB Implementers Forum
Designed	11 August 2014 (published)[1]
Superseded	Micro-USB (on Android devices)
General specifications
Pins	24

USB-C (properly known as USB Type-C) is a 24-pin USB connector system with a rotationally symmetrical connector.^[2][3] The designation C refers only to the connector’s physical configuration or form factor and should not be confused with the connector’s specific capabilities, which are designated by its transfer specifications (such as USB 3.2). A notable feature of the USB-C connector is its reversibility; a plug may be inserted into a receptacle in either orientation.

The USB Type-C Specification 1.0 was published by the USB Implementers Forum (USB-IF) and was finalized in August 2014.^[4] It was developed at roughly the same time as the USB 3.1 specification. In July 2016, it was adopted by the IEC as «IEC 62680-1-3».^[5]

A device with a Type-C connector does not necessarily implement USB, USB Power Delivery, or any Alternate Mode: the Type-C connector is common to several technologies while mandating only a few of them.^[6]

USB 3.2, released in September 2017, replaces the USB 3.1 standard. It preserves existing USB 3.1 SuperSpeed and SuperSpeed+ data modes and introduces two new SuperSpeed+ transfer modes over the USB-C connector using two-lane operation, with data rates of 10 and 20 Gbit/s (~1.2 and 2.5 GB/s).

USB4, released in 2019, is the first USB transfer protocol standard that is only available via USB-C.

Overview[edit]

USB-C cables interconnect hosts and devices, replacing various other electrical cables and connectors, including USB-A and USB-B, HDMI, DisplayPort, and 3.5 mm audio jacks.^[7][4]

Name[edit]

USB Type-C and USB-C are trademarks of USB Implementers Forum.^[8]

Connectors[edit]

The 24-pin double-sided connector is slightly larger than the micro-B connector, with a USB-C port measuring 8.4 millimetres (0.33 in) wide, 2.6 millimetres (0.10 in) high, and 6.65 millimetres (0.262 in) deep. Two genders (kinds) of connectors exist, male (plug) and female (receptacle).

Plugs are found on cables and adapters. Receptacles are found on devices and adapters.

Cables[edit]

USB 3.1 cables are considered full-featured USB-C cables. They are electronically marked cables that contain a chip with an ID function based on the configuration channel and vendor-defined messages (VDM) from the USB Power Delivery 2.0 specification. Cable length should be ≤2 m for Gen 1 or ≤1 m for Gen 2.^[9] The electronic ID chip provides information about product/vendor, cable connectors, USB signalling protocol (2.0, Gen 1, Gen 2), passive/active construction, use of V_CONN power, available V_BUS current, latency, RX/TX directionality, SOP controller mode, and hardware/firmware version.^[6]

USB-C cables that do not have shielded SuperSpeed pairs, sideband use pins, or additional wires for power lines can have increased cable length, up to 4 m. These USB-C cables only support 2.0 speeds and do not support alternate modes.

All USB-C cables must be able to carry a minimum of 3 A current (at 20 V, 60 W) but some can also carry high-power 5 A current (at 20 V, 100 W).^[10] USB-C to USB-C cables supporting 5A current must contain e-marker chips (also marketed as E-Mark chips) programmed to identify the cable and its current capabilities. USB Charging ports should also be clearly marked with capable power wattage.^[11]

Full-featured USB-C cables that implement USB 3.1 Gen 2 can handle up to 10 Gbit/s data rate at full duplex. They are marked with a SuperSpeed+ (SuperSpeed 10 Gbit/s) logo. There are also cables which can carry only USB 2.0 with up to 480 Mbit/s data rate. There are USB-IF certification programs available for USB-C products and end users are recommended to use USB-IF certified cables.^[12]

Devices[edit]

Devices may be hosts (with a downstream-facing port, DFP) or peripherals (with an upstream-facing port, UFP). Some, such as mobile phones, can take either role depending on what kind is detected on the other end. These types of ports are called Dual-Role-Data (DRD) ports, which was known as USB On-The-Go in the previous specification.^[13] When two such devices are connected, the roles are randomly assigned but a swap can be commanded from either end, although there are optional path and role detection methods that would allow devices to select a preference for a specific role. Furthermore, dual-role devices that implement USB Power Delivery may independently and dynamically swap data and power roles using the Data Role Swap or Power Role Swap processes. This allows for charge-through hub or docking station applications where the USB-C device acts as a USB data host while acting as a power consumer rather than a source.^[6]

USB-C devices may optionally provide or consume bus power currents of 1.5 A and 3.0 A (at 5 V) in addition to baseline bus power provision; power sources can either advertise increased USB current through the configuration channel, or they can implement the full USB Power Delivery specification using both BMC-coded configuration line and legacy BFSK-coded V_BUS line.^[6][11]

Connecting an older device to a host with a USB-C receptacle requires a cable or adapter with a USB-A or USB-B plug or receptacle on one end and a USB-C plug on the other end. Legacy adapters (i.e. adapters with a USB-A or USB-B [male] plug) with a USB-C [female] receptacle are «not defined or allowed» by the specification because they can create «many invalid and potentially unsafe» cable combinations.^[14]

Modes[edit]

Audio Adapter Accessory Mode[edit]

A device with a USB-C port may support analog headsets through an audio adapter with a 3.5 mm jack, providing four standard analog audio connections (Left, Right, Microphone, and Ground). The audio adapter may optionally include a USB-C charge-through port to allow 500 mA device charging. The engineering specification states that an analog headset shall not use a USB-C plug instead of a 3.5 mm plug. In other words, headsets with a USB-C plug should always support digital audio (and optionally the accessory mode).^[15]

Analog signals use the USB 2.0 differential pairs (Dp and Dn for Right and Left) and the two side-band use pairs for Mic and GND. The presence of the audio accessory is signalled through the configuration channel and V_CONN.

Alternate Mode[edit]

An Alternate Mode dedicates some of the physical wires in a USB-C 3.1 cable for direct device-to-host transmission of alternate data protocols. The four high-speed lanes, two side-band pins, and (for dock, detachable device and permanent cable applications only) two USB 2.0 data pins and one configuration pin can be used for alternate mode transmission. The modes are configured using vendor-defined messages (VDM) through the configuration channel.

Specifications[edit]

USB Type-C Cable and Connector Specification[edit]

The USB Type-C specification 1.0 was published by the USB Implementers Forum (USB-IF) and was finalized in August 2014.^[4]

It defines requirements for cables and connectors.

• Rev 1.1 was published 2015-04-03^[16]
• Rev 1.2 was published 2016-03-25^[17]
• Rev 1.3 was published 2017-07-14^[18]
• Rev 1.4 was published 2019-03-29^[18]
• Rev 2.0 was published 2019-08-29^[19]
• Rev 2.1 was published 2021-05-25 (USB PD — Extended Power Range — 48 V — 5 A — 240 W)^[20]

Adoption as IEC specification:

• IEC 62680-1-3:2016 (2016-08-17, edition 1.0) «Universal serial bus interfaces for data and power – Part 1-3: Universal Serial Bus interfaces – Common components – USB Type-C cable and connector specification»^[21]
• IEC 62680-1-3:2017 (2017-09-25, edition 2.0) «Universal serial bus interfaces for data and power – Part 1-3: Common components – USB Type-C Cable and Connector Specification»^[22]
• IEC 62680-1-3:2018 (2018-05-24, edition 3.0) «Universal serial bus interfaces for data and power – Part 1-3: Common components – USB Type-C Cable and Connector Specification»^[23]

Receptacles[edit]

The receptacle features four power and four ground pins, two differential pairs for high-speed USB data (though they are connected together on devices), four shielded differential pairs for Enhanced SuperSpeed data (two transmit and two receive pairs), two Sideband Use (SBU) pins, and two Configuration Channel (CC) pins.

Type-C receptacle A pin layout

Pin	Name	Description
A1	GND	Ground return
A2	SSTXp1 («TX1+»)	SuperSpeed differential pair #1, TX, positive
A3	SSTXn1 («TX1-«)	SuperSpeed differential pair #1, TX, negative
A4	VBUS	Bus power
A5	CC1	Configuration channel
A6	Dp1	USB 2.0 differential pair, position 1, positive
A7	Dn1	USB 2.0 differential pair, position 1, negative
A8	SBU1	Sideband use (SBU)
A9	VBUS	Bus power
A10	SSRXn2 («RX2-«)	SuperSpeed differential pair #4, RX, negative
A11	SSRXp2 («RX2+»)	SuperSpeed differential pair #4, RX, positive
A12	GND	Ground return

Type-C receptacle B pin layout

Pin	Name	Description
B12	GND	Ground return
B11	SSRXp1	SuperSpeed differential pair #2, RX, positive
B10	SSRXn1	SuperSpeed differential pair #2, RX, negative
B9	VBUS	Bus power
B8	SBU2	Sideband use (SBU)
B7	Dn2	USB 2.0 differential pair, position 2, negative[a]
B6	Dp2	USB 2.0 differential pair, position 2, positive[a]
B5	CC2	Configuration channel
B4	VBUS	Bus power
B3	SSTXn2	SuperSpeed differential pair #3, TX, negative
B2	SSTXp2	SuperSpeed differential pair #3, TX, positive
B1	GND	Ground return

Plugs[edit]

The male connector (plug) has only one high-speed differential pair, and one of the CC pins (CC2) is replaced by V_CONN, to power optional electronics in the cable, and the other is used to actually carry the Configuration Channel (CC) signals. These signals are used to determine the orientation of the cable, as well as to carry USB Power Delivery communications.

Cables[edit]

Full-featured USB 3.2 and 2.0 Type-C cable wiring

Plug 1, USB Type-C	USB Type-C cable	Plug 2, USB Type-C
Pin	Name	Wire color	No	Name	Description	2.0[a]	Pin	Name
Shell	Shield	Braid	Braid	Shield	Cable external braid		Shell	Shield
A1, B12, B1, A12	GND	Tin-plated	1	GND_PWRrt1	Ground for power return		A1, B12, B1, A12	GND
16	GND_PWRrt2
A4, B9, B4, A9	VBUS	Red	2	PWR_VBUS1	VBUS power		A4, B9, B4, A9	VBUS
17	PWR_VBUS2
B5	VCONN	Yellow	18	PWR_VCONN	VCONN power, for powered cables[b]		B5	VCONN
A5	CC	Blue	3	CC	Configuration channel		A5	CC
A6	Dp1	Green	4	UTP_Dp[c]	Unshielded twisted pair, positive		A6	Dp1
A7	Dn1	White	5	UTP_Dn[c]	Unshielded twisted pair, negative		A7	Dn1
A8	SBU1	Red	14	SBU_A	Sideband use A		B8	SBU2
B8	SBU2	Black	15	SBU_B	Sideband use B		A8	SBU1
A2	SSTXp1	Yellow[d]	6	SDPp1	Shielded differential pair #1, positive		B11	SSRXp1
A3	SSTXn1	Brown[d]	7	SDPn1	Shielded differential pair #1, negative		B10	SSRXn1
B11	SSRXp1	Green[d]	8	SDPp2	Shielded differential pair #2, positive		A2	SSTXp1
B10	SSRXn1	Orange[d]	9	SDPn2	Shielded differential pair #2, negative		A3	SSTXn1
B2	SSTXp2	White[d]	10	SDPp3	Shielded differential pair #3, positive		A11	SSRXp2
B3	SSTXn2	Black[d]	11	SDPn3	Shielded differential pair #3, negative		A10	SSRXn2
A11	SSRXp2	Red[d]	12	SDPp4	Shielded differential pair #4, positive		B2	SSTXp2
A10	SSRXn2	Blue[d]	13	SDPn4	Shielded differential pair #4, negative		B3	SSTXn2

[edit]

USB Type-C Locking Connector Specification

The USB Type-C Locking Connector Specification was published 2016-03-09. It defines the mechanical requirements for USB-C plug connectors and the guidelines for the USB-C receptacle mounting configuration to provide a standardized screw lock mechanism for USB-C connectors and cables.^[24]

USB Type-C Port Controller Interface Specification

The USB Type-C Port Controller Interface Specification was published 2017-10-01. It defines a common interface from a USB-C Port Manager to a simple USB-C Port Controller.^[25]

USB Type-C Authentication Specification

Adopted as IEC specification: IEC 62680-1-4:2018 (2018-04-10) «Universal Serial Bus interfaces for data and power — Part 1-4: Common components — USB Type-C Authentication Specification»^[26]

USB 2.0 Billboard Device Class Specification

USB 2.0 Billboard Device Class is defined to communicate the details of supported Alternate Modes to the computer host OS. It provides user readable strings with product description and user support information. Billboard messages can be used to identify incompatible connections made by users. They are not required to negotiate Alternate Modes and only appear when negotiation fails between the host (source) and device (sink).

USB Audio Device Class 3.0 Specification

USB Audio Device Class 3.0 defines powered digital audio headsets with a USB-C plug.^[6] The standard supports the transfer of both digital and analog audio signals over the USB port.^[27]

USB Power Delivery Specification

While it is not necessary for USB-C compliant devices to implement USB Power Delivery, for USB-C DRP/DRD (Dual-Role-Power/Data) ports, USB Power Delivery introduces commands for altering a port’s power or data role after the roles have been established when a connection is made.^[28]

USB 3.2 Specification

USB 3.2, released in September 2017, replaces the USB 3.1 standard. It preserves existing USB 3.1 SuperSpeed and SuperSpeed+ data modes and introduces two new SuperSpeed+ transfer modes over the USB-C connector using two-lane operation, doubling the data rates to 10 and 20 Gbit/s (1 and ~2.4 GB/s).

USB4 Specification

The USB4 specification released in 2019 is the first USB data transfer specification to require USB-C connectors.

Alternate Mode partner specifications[edit]

As of 2018, five system-defined Alternate Mode partner specifications exist. Additionally, vendors may support proprietary modes for use in dock solutions. Alternate Modes are optional; Type-C features and devices are not required to support any specific Alternate Mode. The USB Implementers Forum is working with its Alternate Mode partners to make sure that ports are properly labelled with respective logos.^[29]

List of Alternate Mode partner specifications

Logo	Name	Date	Protocol
	DisplayPort Alternate Mode	Published in September 2014	DisplayPort 1.2, DisplayPort 1.4,[30][31] DisplayPort 2.0[32]
	Mobile High-Definition Link (MHL) Alternate Mode	Announced in November 2014[33]	MHL 1.0, 2.0, 3.0 and superMHL 1.0[34][35][36][37]
	Thunderbolt Alternate Mode	Announced in June 2015[38]	Thunderbolt 3 (also carries DisplayPort 1.2 or DisplayPort 1.4)[38][39][40][41]
	HDMI Alternate Mode	Announced in September 2016[42]	HDMI 1.4b[43][44][45][46]
	VirtualLink Alternate Mode	Announced in July 2018[47]	VirtualLink 1.0 (not yet standardized)[48]

Other protocols like Ethernet^[49] have been proposed, although Thunderbolt 3 and later are also capable of 10 Gigabit Ethernet networking.^[50]

All Thunderbolt 3 controllers both support «Thunderbolt Alternate Mode» and «DisplayPort Alternate Mode».^[51] Because Thunderbolt can encapsulate DisplayPort data, every Thunderbolt controller can either output DisplayPort signals directly over «DisplayPort Alternative Mode» or encapsulated within Thunderbolt in «Thunderbolt Alternate Mode». Low cost peripherals mostly connect via «DisplayPort Alternate Mode» while some docking stations tunnel DisplayPort over Thunderbolt.^[52]

DisplayPort Alt Mode 2.0: USB 4 supports DisplayPort 2.0 over its alternative mode. DisplayPort 2.0 can support 8K resolution at 60 Hz with HDR10 color and can use up to 80 Gbps, which is double the amount available to USB data.^[53]

The USB SuperSpeed protocol is similar to DisplayPort and PCIe/Thunderbolt, in using packetized data transmitted over differential LVDS lanes with embedded clock using comparable bit rates, so these Alternate Modes are easier to implement in the chipset.^[30]

Alternate Mode hosts and sinks can be connected with either regular full-featured Type-C cables, or with converter cables or adapters:

USB 3.1 Type-C to Type-C full-featured cable

DisplayPort, Mobile High-Definition Link (MHL), HDMI and Thunderbolt (20 Gbit/s, or 40 Gbit/s with cable length up to 0.5 m) Alternate Mode Type-C ports can be interconnected with standard passive full-featured USB Type-C cables. These cables are only marked with standard «trident» SuperSpeed USB logo (for Gen 1 cables) or the SuperSpeed+ USB 10 Gbit/s logo (for Gen 2 cables) on both ends.^[54] Cable length should be 2.0 m or less for Gen 1 and 1.0 m or less for Gen 2.

Thunderbolt Type-C to Type-C active cable

Thunderbolt 3 (40 Gbit/s) Alternate Mode with cables longer than 0.8 m requires active Type-C cables that are certified and electronically marked for high-speed Thunderbolt 3 transmission, similarly to high-power 5 A cables.^[38][41] These cables are marked with a Thunderbolt logo on both ends. They do not support USB 3 backwards compatibility, only USB 2 or Thunderbolt. Cables can be marked for both Thunderbolt and 5 A power delivery at the same time.^[55]

Active cables/adapters contain powered ICs to amplify/equalise the signal for extended length cables, or to perform active protocol conversion. The adapters for video Alt Modes may allow conversion from native video stream to other video interface standards (e.g., DisplayPort, HDMI, VGA or DVI).

Using full-featured Type-C cables for Alternate Mode connections provides some benefits. Alternate Mode does not employ USB 2.0 lanes and the configuration channel lane, so USB 2.0 and USB Power Delivery protocols are always available. In addition, DisplayPort and MHL Alternate Modes can transmit on one, two, or four SuperSpeed lanes, so two of the remaining lanes may be used to simultaneously transmit USB 3.1 data.^[56]

Alternate Mode protocol support matrix for Type-C cables and adapters

Mode	USB 3.1 Type-C cable[a]	Adapter cable or adapter	Construction
USB[b]	DisplayPort	Thunderbolt	superMHL	HDMI	HDMI	DVI-D	Component video
3.1	1.2	1.4	20 Gbit/s	40 Gbit/s	1.4b	1.4b	2.0b	Single-link	Dual-link	(YPbPr, VGA/DVI-A)
DisplayPort	Yes	Yes		No	Passive
	Optional	Yes	Yes	Yes	Active
Thunderbolt	Yes[c]	Yes[c]	Yes	Yes[d]		No	Passive
	Optional	Optional	Yes	Yes	Yes	Yes	Active
MHL	Yes		Yes		Yes	No	Yes	No	No	Passive
	Optional		Yes		Yes	Active
HDMI		Yes	Yes	No	Yes	No	No	Passive
Optional		Yes	Active

USB-C receptacle pin usage in different modes[edit]

The diagrams below depict the pins of a USB-C socket in different use cases.

USB 2.0/1.1[edit]

A simple USB 2.0/1.1 device mates using one pair of D+/D− pins. Hence, the source (host) does not require any connection management circuitry, but it lacks the same physical connector so therefore USB-C is not backward compatible. V_BUS and GND provide 5 V up to 500 mA of current.

However, to connect a USB 2.0/1.1 device to a USB-C host, use of Rd^[57] on the CC pins is required, as the source (host) will not supply V_BUS until a connection is detected through the CC pins.

This means many USB-A male to USB-C cables will only work in the A to C direction (connecting to a USB-C devices, e.g. for charging) as they do not include the termination resistors needed to work in the C to A direction (from a USB-C host). Adapters or cables from USB-C to USB-A female usually do work as they include the required termination resistor.

GND	TX1+	TX1−	VBUS	CC1	D+	D−	SBU1	VBUS	RX2−	RX2+	GND
GND	RX1+	RX1−	VBUS	SBU2	D−	D+	CC2	VBUS	TX2−	TX2+	GND

USB Power Delivery[edit]

USB Power Delivery uses one of CC1, CC2 pins for power negotiation between source device and sink device, up to 20 V at 5 A. It is transparent to any data transmission mode, and can therefore be used together with any of them as long as the CC pins are intact.

GND	TX1+	TX1−	VBUS	CC1	D+	D−	SBU1	VBUS	RX2−	RX2+	GND
GND	RX1+	RX1−	VBUS	SBU2	D−	D+	CC2	VBUS	TX2−	TX2+	GND

USB 3.0/3.1/3.2[edit]

In the USB 3.0/3.1/3.2 mode, two or four high speed links are used in TX/RX pairs to provide 5 to 10, or 10 to 20 Gbit/s throughput respectively. One of the CC pins is used to negotiate the mode.

V_BUS and GND provide 5 V up to 900 mA, in accordance with the USB 3.1 specification. A specific USB-C mode may also be entered, where 5 V at either 1.5 A or 3 A is provided.^[58] A third alternative is to establish a Power Delivery contract.

In single-lane mode, only the differential pairs closest to the CC pin are used for data transmission. For dual-lane data transfers, all four differential pairs are in use.

The D+/D− link for USB 2.0/1.1 is typically not used when USB 3.x connection is active, but devices like hubs open simultaneous 2.0 and 3.x uplinks in order to allow operation of both type devices connected to it. Other devices may have fallback mode to 2.0, in case the 3.x connection fails.

GND	TX1+	TX1−	VBUS	CC1	D+	D−	SBU1	VBUS	RX2−	RX2+	GND
GND	RX1+	RX1−	VBUS	SBU2	D−	D+	CC2	VBUS	TX2−	TX2+	GND

Alternate Mode[edit]

In the Alternate Mode one of up to four high speed links are used in whatever direction is needed. SBU1, SBU2 provide an additional lower speed link. If two high speed links remain unused, then a USB 3.0/3.1 link can be established concurrently to the Alternate Mode.^[31] One of the CC pins is used to perform all the negotiation. An additional low band bidirectional channel (other than SBU) may share that CC pin as well.^[31][43] USB 2.0 is also available through D+/D− pins.

In regard to power, the devices are supposed to negotiate a Power Delivery contract before an alternate mode is entered.^[59]

GND	TX1+	TX1−	VBUS	CC1	D+	D−	SBU1	VBUS	RX2−	RX2+	GND
GND	RX1+	RX1−	VBUS	SBU2	D−	D+	CC2	VBUS	TX2−	TX2+	GND

Debug Accessory Mode[edit]

The external device test system (DTS) signals to the target system (TS) to enter debug accessory mode via CC1 and CC2 both being pulled down with an Rn resistor value or pulled up as Rp resistor value from the test plug (Rp and Rn defined in Type-C specification).

After entering debug accessory mode, optional orientation detection via the CC1 and CC2 is done via setting CC1 as a pullup of Rd resistance and CC2 pulled to ground via Ra resistance (from the test system Type-C plug). While optional, orientation detection is required if USB Power Delivery communication is to remain functional.

In this mode, all digital circuits are disconnected from the connector, and the 14 bold pins can be used to expose debug related signals (e.g. JTAG interface). USB IF requires for certification that security and privacy consideration and precaution has been taken and that the user has actually requested that debug test mode be performed.

GND	TX1+	TX1−	VBUS	CC1	D+	D−	SBU1	VBUS	RX2−	RX2+	GND
GND	RX1+	RX1−	VBUS	SBU2	D−	D+	CC2	VBUS	TX2−	TX2+	GND

If a reversible Type-C cable is required but Power Delivery support is not, the test plug will need to be arranged as below, with CC1 and CC2 both being pulled down with an Rn resistor value or pulled up as Rp resistor value from the test plug:

GND	TS1	TS2	VBUS	CC1	TS6	TS7	TS5	VBUS	TS4	TS3	GND
GND	TS3	TS4	VBUS	TS5	TS7	TS6	CC2	VBUS	TS2	TS1	GND

This mirroring of test signals will only provide 7 test signals for debug usage instead of 14, but with the benefit of minimising extra parts count for orientation detection.

Audio Adapter Accessory Mode[edit]

In this mode, all digital circuits are disconnected from the connector, and certain pins become reassigned for analog outputs or inputs. The mode, if supported, is entered when both CC pins are shorted to GND. D− and D+ become audio output left L and right R, respectively. The SBU pins become a microphone pin MIC, and the analog ground AGND, the latter being a return path for both outputs and the microphone. Nevertheless, the MIC and AGND pins must have automatic swap capability, for two reasons: firstly, the USB-C plug may be inserted either side; secondly, there is no agreement, which TRRS rings shall be GND and MIC, so devices equipped with a headphone jack with microphone input must be able to perform this swap anyway.^[60]

This mode also allows concurrent charging of a device exposing the analog audio interface (through V_BUS and GND), however only at 5 V and 500 mA, as CC pins are unavailable for any negotiation.

GND	TX1+	TX1−	VBUS	CC1	R	L	MIC	VBUS	RX2−	RX2+	GND
GND	RX1+	RX1−	VBUS	AGND	L	R	CC2	VBUS	TX2−	TX2+	GND

Plug insertions detection is performed by the TRRS plug’s physical plug detection switch. On plug insertions, this will pull down both CC and VCONN in the plug (CC1 and CC2 in the receptacle). This resistance must be less than 800 ohms which is the minimum «Ra» resistance specified in the USB Type-C specification). This is essentially a direct connection to USB digital ground.

TRRS rings wiring to Type-C male plug (Figure A-2 of USB Type-C Cable and Connector Specification Release 1.3)

TRRS socket	Analog audio signal	USB Type-C male plug
Tip	L	D−
Ring 1	R	D+
Ring 2	Microphone/ground	SBU1 or SBU2
Sleeve	Microphone/ground	SBU2 or SBU1
DETECT1	Plug presence detection switch	CC, VCONN
DETECT2	Plug presence detection switch	GND

Software support[edit]

• Android from version 6.0 «Marshmallow» onwards works with USB 3.1 and USB-C.^[61]
• ChromeOS, starting with the Chromebook Pixel 2015, supports USB 3.1, USB-C, alternate modes, power delivery, and USB Dual-Role support.^[62]
• FreeBSD released the Extensible Host Controller Interface, supporting USB 3.0, with release 8.2^[63]
• iOS from version 12.1 (iPad Pro 3rd generation or later, iPad Air 4th generation or later, iPad Mini 6th generation or later, iPad 10th generation or later) onwards works with USB-C.
• NetBSD began supporting USB 3.0 with release 7.2^[64]
• Linux has supported USB 3.0 since kernel version 2.6.31 and USB version 3.1 since kernel version 4.6.
• OpenBSD began supporting USB 3.0 in version 5.7^[65]
• OS X Yosemite (macOS version 10.10.2), starting with the MacBook Retina early 2015, supports USB 3.1, USB-C, alternate modes, and power delivery.^[66]
• Windows 8.1 added USB-C and billboard support in an update.^[67]
• Windows 10 and Windows 10 Mobile support USB 3.1, USB-C, alternate modes, billboard device class, power delivery and USB Dual-Role.^[68][69]

Hardware support[edit]

USB-C devices[edit]

An increasing number of motherboards, notebooks, tablet computers, smartphones, hard disk drives, USB hubs and other devices released from 2014 onwards include the USB-C sockets. However, the initial adoption of USB-C was limited by the high cost of USB-C cables^[70] and the wide use of Micro-USB chargers.^{[citation needed]}

Video output[edit]

Currently, DisplayPort is the most widely implemented alternate mode, and is used to provide video output on devices that do not have standard-size DisplayPort or HDMI ports, such as smartphones and laptops. All Chromebooks with a USB-C port are required to support DisplayPort alternate mode in Google’s hardware requirements for manufacturers.^[71] A USB-C multiport adapter converts the device’s native video stream to DisplayPort/HDMI/VGA, allowing it to be displayed on an external display, such as a television set or computer monitor.

It is also used on USB-C docks designed to connect a device to a power source, external display, USB hub, and optional extra (such as a network port) with a single cable. These functions are sometimes implemented directly into the display instead of a separate dock,^[72] meaning a user connects their device to the display via USB-C with no other connections required.

Compatibility issues[edit]

Power issues with cables[edit]

Many cables claiming to support USB-C are actually not compliant to the standard. Using these cables would have a potential consequence of damaging devices that they are connected to.^[73][74][75] There are reported cases of laptops being destroyed due to the use of non-compliant cables.^[76]

Some non-compliant cables with a USB-C connector on one end and a legacy USB-A plug or Micro-B receptacle on the other end incorrectly terminate the Configuration Channel (CC) with a 10 kΩ pullup to V_BUS instead of the specification mandated 56 kΩ pullup,^[77] causing a device connected to the cable to incorrectly determine the amount of power it is permitted to draw from the cable. Cables with this issue may not work properly with certain products, including Apple and Google products, and may even damage power sources such as chargers, hubs, or PC USB ports.^[78][79]

When a defective USB-C cable or power source is used, the voltage seen by a USB-C device can be different from the voltage expected by the device. This may result in an overvoltage on the VBUS pin. Also due to the fine pitch of the USB-C receptacle, the VBUS pin from the cable may contact with the CC pin of the USB-C receptacle resulting in a short-to-VBUS electrical issue due to the fact that the VBUS pin is rated up to 20 V while the CC pins are rated up to 5.5 V. To overcome these issues, USB Type-C port protection must be used between USB-C connector and USB-C Power Delivery controller.^[80]

Compatibility with audio adapters[edit]

On devices that have omitted the 3.5 mm audio jack, the USB-C port can be used to connect wired accessories such as headphones.

There are primarily two types of USB-C adapters (active adapters with DACs, passive adapters without DACs) and two modes of audio output from devices (phones without onboard DACs that send out digital audio, phones with onboard DACs that send out analog audio).^[81][82]

When an active set of USB-C headphones or adapter is used, digital audio is sent through the USB-C port. The conversion by the DAC and amplifier is done inside of the headphones or adapter, instead of on the phone. The sound quality is dependent on the headphones/adapter’s DAC. Active adapters with a built-in DAC have near-universal support for devices that output digital and analog audio, adhering to the Audio Device Class 3.0 and Audio Adapter Accessory Mode specifications.

Examples of such active adapters include external USB sound cards and DACs that do not require special drivers,^[83] and USB-C to 3.5 mm headphone jack adapters by Apple, Google, Essential, Razer, HTC.^[84]

On the other hand, when a passive set of USB-C headphones or adapter is used, analog audio is sent through the USB-C port. The conversion by the DAC and amplifier is done on the phone; the headphones or adapter simply passthrough the signal. The sound quality is dependent on the phone’s onboard DAC. Passive adapters without a built-in DAC are only compatible with devices that output analog audio, adhering to the Audio Adapter Accessory Mode specification.

USB-C to 3.5 mm audio adapters and USB sound cards compatibility

Output mode	Specification	Devices	USB-C adapters
Active, with DACs	Passive, without DACs
Digital audio	Audio Device Class 3.0 (digital audio)	Google Pixel 2, HTC U11, Essential Phone, Razer Phone, Samsung Galaxy Note 10, Samsung Galaxy S10 Lite, Sharp Aquos S2, Asus ZenFone 3, Bluedio T4S, Lenovo Tab 4, GoPro, MacBook etc.	Conversion by adapter	Conversion unavailable
Analog audio	Audio Device Class 3.0 (digital audio) Audio Adapter Accessory Mode (analog audio)	Moto Z/Z Force, Moto Z2/Z2 Force/Z2 Play, Moto Z3/Z3 Play, Sony Xperia XZ2, Huawei Mate 10 Pro, Huawei P20/P20 Pro, Honor Magic2, LeEco, Xiaomi phones, OnePlus 6T, OnePlus 7/7 Pro/7T/7T Pro, Oppo Find X/Oppo R17/R17 Pro, ZTE Nubia Z17/Z18 etc.	Conversion by adapter	Passthrough

Compatibility with other fast charging technology[edit]

In 2016, Benson Leung, an engineer at Google, pointed out that Quick Charge 2.0 and 3.0 technologies developed by Qualcomm are not compatible with the USB-C standard.^[85] Qualcomm responded that it is possible to make fast charge solutions fit the voltage demands of USB-C and that there are no reports of problems; however, it did not address the standard compliance issue at that time.^[86] Later in the year, Qualcomm released Quick Charge 4 technology, which it cited to be – as an advancement over previous generations – «USB Type-C and USB PD compliant».^[87]

Regulations for compatibility[edit]

In 2021, the European Commission, after commissioning two impact assessment studies and a technology analysis study, proposed the implementation of a standardization for iterations of USB-C of phone charger products which may increase device-interoperability and compatibility, convergence and convenience for consumers while decreasing material extraction, redundancy and electronic waste.^[88][89][90] On 4 October 2022, the European Parliament voted in favor of the new law with 602 votes in favor, 13 against and 8 absentions.^[91] The Parliament reports that all mobile phones, tablets, and cameras sold in the EU would have to be equipped with a USB-C port by the end of 2024. These regulations will extend to laptops by spring 2026.^[92][93]

See also[edit]

• USB hardware § Host and device interface receptacles
• Thunderbolt (interface)
• HDMI Version 2.1

References[edit]

External links[edit]

• The Universal Serial Bus Type-C Cable and Connector Specification is included in a set of USB documents which can be downloaded from USB.org.
• Introduction to USB Type-C, by Andrew Rogers, Microchip Technology, 2015

Мобильные технологии
29.10.2018

В последнее время в продаже появляется все больше телефонов и смартфонов, которые вместо традиционного Micro USB используют новый разъем под названием USB Type-C. Данный тип разъема появился не так давно и пока далеко понимают, что это и как работает.

Если у вас также есть вопросы связанные с USB Type-C, то предлагаем ознакомиться с этой статьей. Здесь вы узнаете, что такое USB Type-C, чем он отличается от Micro USB и что лучше выбрать. Если вас также интерес

Что такое USB Type-C в телефонах и смартфонах

Логотип интерфейса USB.

Для того чтобы разобраться с тем, что такое USB Type-C нужно сделать небольшой экскурс в историю данного интерфейса. USB или Universal Serial Bus – это компьютерный интерфейс, который появился в середине 1990-х годов и с тех пор активно применяется для подключения периферийных устройств к компьютеру. С появлением смартфонов данный интерфейс начал применяться и в них, немного позже USB начали использовать и в обычных мобильных телефонах с кнопками.

Изначально стандарт USB включал только два типа разъемов: Type-A и Type-B. Разъем Type-A использовался для подключения к устройству, на стороне которого использовался концентратор или контроллер USB интерфейса. Разъем Type-A наоборот, использовался на стороне периферийного устройства. Таким образом, обычный USB кабель включал в себя два разъема Type-A, который подключался к компьютеру или другому управляющему устройству, и Type-B, который подключался к периферийному устройству.

Кроме этого, как Type-A, так и Type-B имеют уменьшенные версии разъёмов, которые обозначаются как Mini и Micro. В результате получается достаточно большой список различных разъемов: обычный USB Type-A, Mini Type-A, Micro Type-A, обычный Type-B, Mini Type-B и Micro USB Type-B, который обычно использовался в телефонах и смартфонах и больше известен под названием Micro USB.

Сравнение разных разъемов.

С выходом третьей версии стандарта USB появилось еще несколько дополнительных разъемов, которые поддерживали USB 3.0, это: USB 3.0 Type-B, USB 3.0 Type-B Mini и USB 3.0 Type-B Micro.

Весь этот зоопарк разъемов уже не отвечал современным реалиям, в которых популярность набирали простые в использованию разъемы, такие как Lightning от Apple. Поэтому, вместе со стандартом USB 3.1 был представлен новый тип разъема под названием USB Type-C (USB-C).

Появление USB Type-C решило сразу несколько проблем. Во-первых, USB Type-C был изначально компактным, поэтому нет необходимости в использовании Mini и Micro версий разъема. Во-вторых, USB Type-C можно подключать как к периферийным устройствам, так и к компьютерам. Это позволяет отказаться от схемы, в которой Type-A подключался к компьютеру, а Type-B к периферийному устройству.

Кроме этого, USB Type-C поддерживает массу других нововведений и полезных функций:

• Скорость передачи данных от 5 до 10 Гбит/с, а с внедрением USB 3.2 эта скорость может вырасти до 20 Гбит/с.
• Обратная совместимость с предыдущими стандартами USB. Используя специальный переходник, устройство с USB Type-C разъемом можно подключить к обычному USB предыдущих версий.
• Симметричный дизайн разъема, который позволяет подключать кабель любой стороной (также как в Lightning от Apple).
• Кабель USB Type-C может использоваться для быстрой зарядки мобильных телефонов, смартфонов, а также компактных ноутбуков.
• Поддержка альтернативных режимов работы, в которых кабель USB Type-C может использоваться для передачи информации по другим протоколам (DisplayPort, MHL, Thunderbolt, HDMI, VirtualLink).

Чем отличается USB Type-C от Micro USB

Кабели USB Type-C (сверху) и Micro USB.

Пользователей, которые выбирают мобильный телефон или смартфон, часто интересует, чем отличается USB Type-C от Micro USB. Ниже мы собрали основные отличия и преимущества этих разъемов.

• USB Type-C – это разъем «на будущее». Если вы выбираете флагманский смартфон, которым планируете пользоваться несколько лет, то стоит обратить внимания на модели с USB Type-C. Данный разъем активно набирает популярность и в будущем будет появляться все больше устройств с его поддержкой. Не стоит опасаться проблем с подключением к компьютеру. Если ваш компьютер не оснащен данным разъемом, то вы всегда можете подключить телефон используя переходник.
• USB Type-C – это удобно. Благодаря симметричному дизайну подключать USB Type-C намного проще чем классический Micro USB. Для того чтобы поставить телефон с USB Type-C на зарядку нужно просто воткнуть в него кабель, при этом не нужно смотреть на разъем и выбирать какой стороной его подключать. Кроме этого, благодаря своей симметричности, разъемы USB Type-C более устойчивы и редко повреждаются.
• USB Type-C – это быстро. Как мы уже сказали, USB Type-C поддерживает скорость передачи данных от 5 до 10 Гбит/с. Если телефон поддерживает такую скорость, то вы сможете копировать данные намного быстрее чем при использовании Micro USB, скорость которого ограничена стандартом USB 2.0 (до 480 Мбит/с).
• Micro USB (а точнее Micro USB Type-B) – это проверенный временем разъем, главным преимуществом которого является его распространённость. Зарядку и кабель с таким разъемом можно найти в любом офисе или доме. Поэтому с Micro USB вы всегда найдете, где зарядить свой телефон или смартфон.

Что лучше USB Type-C или Micro USB

Завершим статью ответом на вопрос, что лучше, USB Type-C или Micro USB. Если коротко, то USB Type-C однозначно лучше. Телефон с USB Type-C можно купить только ради симметричного разъема. Большинство пользователей заряжает телефон ежедневно, поэтому такая мелочь как симметричный разъем, который можно подключать любой стороной, значительно упрощает жизнь. С другой стороны, если вы часто заряжаете свой смартфон вне дома, то привычный Micro USB может быть предпочтительней. Так у вас будет меньше проблем с поиском подходящего кабеля или переходника.

Также нужно отметить скорость передачи данных. Если телефон и компьютер поддерживают USB 3.1, то с помощью USB Type-C можно передавать данные со скоростью до 10 Гбит/с, в то время как Micro USB может обеспечить максимум 0.5 Гбит/с.

Об авторе

Основатель проекта «Смартфонус» и автор более 2000 статей на тему ИТ для разных сайтов.

[show/hide]

Что такое USB Type-C

USB Type-С — это спецификация нового разъёма для универсальной последовательной шины. Служит она, как и до этого, для подключения различных периферийных и самостоятельных устройств друг к другу. От прошлых версий отличается прежде всего симметричным строением. То есть воткнуть его можно любой стороной, в отличии от типа А, который приходилось переворачивать если «не попал» с первого раза.

Устройство и распиновка

Сам разъём немного компактней своих собратьев типа А или B и имеет размеры 8,4×2,6 мм. Всего контактов у стандарта — 24. В стандарте предусмотрены 4 пары контактов для питания и заземления, 2 пары для обычной передачи данных, 4 пары для высокоскоростной передачи, два вспомогательных контакта, два для определения ориентации, контакт для конфигурационных данных и питание для 5В.

Основные характеристики

Так как по времени совпало, что вместе с разработкой спецификации типа С был введён и стандарт 3.1, то чаще всего он и используется в устройствах. А значит и перенимает все его свойства. Например, 1 поколение способно передавать данные со скоростью в 5 Гбит/с, а 2 поколение уже в 10 Гбит/с. Интересной новинкой является тот факт, что USB Type-C может работать альтернативно с другими известными спецификациями: DisplayPort, HDMI и Thunderbolt. Естественно, при наличии соответствующих переходников и кабелей.

Преимущества и недостатки

Как правило, такие технологии создаются исходя из опыты предыдущих решений и спецификаций. Учитываются все недостатки прошлых версий и устраняются в новых. Поэтому как таковых явных недостатков новый разъём не имеет. Разве что обратная совместимость, которая самоустранится со временем, после роста числа устройств с USB Type-C на борту.

Что касается преимуществ, то первое, что сразу бросается в глаза — симметричность. Теперь подключать любое устройство можно практически не глядя. Также можно отметить поддержку других альтернативных интерфейсов, что в итоге сможет привести к универсальности разъёмов, когда можно будет использовать один и тот же тип кабелей для разных задач. Ну и приятным бонусом можно назвать увеличенную силу тока, которую можно передать через порт. А это будет весьма актуальным для устройств, требующих дополнительного питания.

В чём разница между обозначениями USB Type-C и USB 3.1

Возможно, практически одновременное создание спецификаций USB Type-C и USB 3.1 породили заблуждения в том, что это одно и тоже. Это не совсем так. USB Type-C – это спецификация разъёма, а USB 3.1 – интерфейса.

То есть это разные характеристики шины. Несмотря на то, что при использовании USB Type-C применяется USB 3.1, всё же интерфейс не привязан к разъёму, а значит может использоваться и 2.0.

Какие устройства используют USB Type-C

Постепенно список поддерживающих стандарт устройство растёт. В том числе и приверженцы нестандартных типов: компания Apple также стала внедрять новый разъём в свои устройства.

Компьютеры

Естественно, что этот вид техники должен первым освоить новый стандарт. Пионерами можно назвать ноутбуки от Apple – MacBook 12’’ и MacBook Pro с 2016 года. Правда, порт там всего один. Сейчас практически каждый ноутбук от разных производителей обязательно содержит хоть один порт Type-C. А для поддержки более старых версий на них остается ещё и Type-A.

Смартфоны

Мобильные телефоны тоже стараются не отставать от трендов, и производители комплектуют их разъёмом Type-C. Сначала потянулись бренды из поднебесной, а затем и остальные, более известные. Одними из первых этот стандарт получили Leagoo KIICAA Mix, Alcatel 5, Sony Xperia L1, Xiaomi Mi A1, Blackview P2 lite.

Как выбрать USB Type-C

Спецификация нового разъёма довольно обширна и открывает большие возможности для использования. Его можно применять в самых разных задачах для самых разных устройств.

Для зарядки

Новый стандарт предполагает, что зарядка может использовать мощность зарядки до 100 Вт. Но так как есть широкий спектр для настройки, то и используемые мощности можно менять в разных градациях. В этом иногда и кроется проблема. Производители могут ограничивать токи зарядки для своих устройств, и, таким образом, если подключать зарядку с высокой мощностью с помощью кабеля с низкими допустимыми токами, то процесс зарядки батареи устройства будет весьма длительным. То есть подбирать кабель желательно в тех границах значений мощности, в которых находится зарядка.

Для передачи видеосигнала и звука

USB Type-С вполне подходит по характеристикам для передачи видеосигнала и звука. Для этого он способен поддерживать альтернативные режимы передачи: HDMI, VGA и Thunderbolt. В зависимости от присутствующего на видеоустройстве, например, телевизоре, входа, можно использовать один из стандартов — HDMI, VGA или Thunderbolt 3. Хотя многие телевизоры и мониторы уже потихоньку обрастают своими портами USB Type-C, не требующими никаких переходников и адаптеров.

Для подключения дополнительных устройств

Хотя количество поддерживающих USB Type-C устройств постоянно растёт, всё же переход будет длительным. Но так как новый стандарт отлично поддерживает высокие скорости, то в продаже уже есть различные хабы и переходники, позволяющие безболезненно подключить что угодно. Простейший хаб с USB Type-C на Type-A можно найти за 1000 рублей. В целом, стоимость просто кабеля прямого назначения стоит столько же.

Для максимальной скорости передачи данных

Чтобы обеспечить максимальную скорость, нужно выбирать кабель с интерфейсом USB 3.1. Это позволит передавать данные со скоростью до 10 Гбит/с. Для более высоких показателей придётся использовать альтернативный режим типа Thunderbolt 3 или MHL, которые позволяют разогнаться до 20 и даже 40 Гбит/с.

Рекомендации по использованию USB Type-C

Пока стандарт находится ещё на стадии внедрения, будут наблюдаться проблемы с совместимостью. Именно поэтому разработчики устройств пока снабжают свои гаджеты и новым разъёмом, и более старыми USB типа А. Естественно, на этой стадии цены на адаптеры, переходники и кабели довольно высокие.

Кстати, не стоит покупаться на более дешёвые аналоги адаптеров с Type-C на любой другой стандарт. Дело в том, что спецификация весьма сложна для организации правильного перехода с одного стандарта на другой. И многие полуподвальные фабрики Китая не реализуют механизм определения токов для конфигурационного канала кабеля в нужной степени. В итоге на порт может поступать неверная информация о мощности устройства, что может грозить выходом из строя портов, блоков питания или хабов.

В целом же, стандарт привлекательный и эффективный. Возможно именно он приведёт к унификации разъёмов и портов, чтобы можно было подключать через один и тот же кабель всё что угодно — от смартфонов до мониторов. Главная задача стандарта сейчас — «покорить» как можно больше устройств.

USB Type-C – это формат двустороннего разъема для кабелей и компьютерных устройств. Первая официальная спецификация была представлена летом 2014 года, практически одновременно с публикацией технических характеристик USB 3.1. Ознакомиться с этими документами можно было на форуме разработчиков Intel. Главные преимущества стандарта USB: скорость передачи, повышенная мощность зарядки, универсальность, возможность мгновенно подключать в порт.

USB Type-C – что это

Если два устройства поддерживают стандарт USB Type-C, то для передачи всех данных (включая видео) между ними хватит одного кабеля. Он обеспечит максимально высокую на сегодняшний день скорость передачи (до 10 Гбит/с), кроме того, его можно использовать в качестве зарядки. Этот разъем USB поддерживают не все производители компьютерной техники, поэтому перед подключением стоит удостовериться, что устройству подходит данный формат.

Кабель USB Type-C способен передавать до 100 Вт энергии. Предыдущие версии USB 2.0 и USB 3.0 поддерживали мощность 2,5 Вт, поэтому разница не просто ощутима – она огромна. С помощью этого стандарта можно заряжать не только смартфоны и планшеты, а и ноутбуки и другие энергоемкие устройства при условии, что они совместимы с форматом.

Двусторонний 24-контактный разъем Type C позволяет использовать альтернативный режим передачи данных напрямую между управляющей системой и устройством. Он обеспечивает возможность применять разные протоколы при наличии соответствующего адаптера. В частности, из порта USB можно вывести данные для стандартов:

• HDMI;
• Ethernet;
• VGA;
• Thunderbolt;
• DisplayPort и других.

Дополнительным преимуществом USB Тайп Си является простота и скорость подключения к порту. Двусторонняя форма позволяет устанавливать его в гнездо, не задумываясь, правильно ли развернут наконечник. Исключены ситуации с неправильной стыковкой устройств C, что продлевает срок эксплуатации как кабеля, так и USB-порта.

Краткая история появления USB Type-C

Прежде чем приступить к обзору C Type, кратко вспомним историю появления USB. Официальным днем рождения стандарта считается 15.11.1995, хотя первая спецификация была опубликована годом ранее. Формат является совместной разработкой Intel, Philips, Microsoft и US Robotics. Внезапное объединение непримиримых конкурентов ради нового USB Type объясняется желанием быстро решить следующие проблемы:

• Упростить жизнь пользователям. Подключение внешних устройств через распространенные тогда интерфейсы COM и LPT было достаточно проблематичным для клиентов.
• Расширить возможности ПК. В то время практически каждое новое устройство имело оригинальный разъем. Универсальный формат USB C позволял заменить все существовавшие интерфейсы и дать новый толчок разработке внешнего оборудования для компьютеров.
• Подключить мобильный телефон. Интерфейса, качественно передающего цифровые данные с мобильного на ПК и обратно, на тот момент просто не существовало.

Второе поколение USB Type 2.0 было выпущено в конце 2001 года (спецификация – апрель 2000 г.). Одновременно с ним появились разъемы Mini (A, B) для мобильных устройств. В 2007 году им на смену пришли Micro (A, B), которые оказались надежнее и вдвое тоньше. 2010 год ознаменовался выпуском материнских плат, поддерживающих формат USB 3.0, быстро ставший популярным. Он остается востребованным и сегодня.

История USB Type-C начинается в 2014 году. Разъем совместим с версиями 2.0, 3.0 и 3.1, он содержит все пины, реализованные в этих стандартах. Однако благодаря наличию дополнительного высокоскоростного канала передачи USB C способен обеспечить куда более быстрое и эффективное решение задач. Подавляющее большинство современных материнских плат, планшетов, ноутбуков и прочей техники устройств поддерживают стандарт Type C USB. Совместимое программное обеспечение:

• Google Android Marshmallow;
• Microsoft Windows 10;
• Apple MacOS;
• Google Chrome OS (версии от 2015 года).

Весной нынешнего года была представлена новая версия стандарта – USB Type-C 2.1, отличающаяся повышенной мощностью и возможностью заряжать оборудование без адаптеров.

Спецификация C-версии USB

Первое, о чем стоит сказать в обзоре Type-C, что это достаточно компактный разъем – 8,4 х 2,6 мм. По габаритам это сопоставимо с Micro-B USB 2.0. В состав входят следующие компоненты:

• 2 пары D+/D, передающие данные в High-Speed;
• 4 пары заземляющих и питающих контактов;
• пара конфигурации, определяющая ориентацию кабеля;
• 4 пары для высокоскоростной передачи SuperSpeed;
• отдельный канал BMC;
• 2 вспомогательных контакта;
• контакт питания +5 V.

Кабель USB C с двумя штекерами на концах должен быть активным, содержать проводник и контрольный чип. Последний перечисляет идентификаторы на основании отслеживания канала и сигнала. Поддерживаются провода питания с током 1,5 А или 3,0 А. Источник электроэнергии должен сообщать об увеличении мощности через конфигурационный канал (VBUS или BMC).

Скорость передачи и параметры USB-зарядки

Количество пинов в Type C в 3 раза больше, чем в USB 3.0, – 24. Благодаря этому существенно увеличилась скорость соединения и подзарядки устройств. Если стандартный USB 3.0 обеспечивал до 5 Гб/с, то у USB Type-C этот показатель достигает 10 Гбит/с. Это столько же, сколько у форматов 3.1 и Gen2. Максимальная скорость доступна при условии, что устройства поддерживают стандарт USB C в полном объеме. Если разъем используется для Thunderbolt 3, передача данных в отдельные моменты может разгоняться до 40 Гбит/с.

Type C USB способен обеспечить электроэнергией не только мобильные устройства. С его помощью можно питать даже ноутбуки. Разъем способен принимать и передавать до 100 Вт – это достаточно серьезная мощность. С учетом множества протоколов и стандартов не всегда удается использовать USB Type по максимуму, но это уже другой вопрос.

Например, в комплектацию 12-дюймового MacBook входит кабель, обеспечивающий мощность до 61 Вт, а к устройству на 15″ прилагается шнур до 87 Вт. Если первый USB Type-C использовать для зарядки макбука с большим экраном, процедура продлится примерно в 1,5 раза дольше. При этом более мощный шнур тоже вполне подойдет для питания 12-дюймового MacBook. Благодаря наличию встроенного контроллера он будет отдавать ровно столько энергии, сколько нужно, без риска сжечь оборудование. Применение такого кабеля USB не ускорит процесс, устройство будет заряжаться как и в стандартном режиме.

Один порт USB Type для множества задач

Питание и высокая скорость соединения не единственные возможности этого стандарта. USB-C – это универсальное решение, позволяющее реализовывать разные интерфейсы. В альтернативном режиме кабель обеспечивает качественную передачу видеопотока через DisplayPort Alt Mode. Благодаря наличию 4 пар Super Speed Type C USB может гарантировать картинку с разрешением 4K и даже 5K:

• Если на DisplayPort выделяются 2 высокоскоростные линии, этого достаточно для получения разрешения 3840 х 2160 пикселей (4К). На скорость соединения по USB Type трансляция видео никак не влияет: в пиковые моменты она достигает 10 Гб/с. Мощность тоже остается прежней.
• Если используются все 4 пары Super Speed, USB Type поможет достичь качества изображения 5К (5120 × 2880 пикселей). Но в этом режиме становятся недоступными линии USB 2.0, что сказывается на скорости и мощности в худшую сторону.

Аудио в Alternate Mode Type C передается по каналам AUX+/AUX-, создаваемым парой вспомогательных контактов SBU1/SBU2. Они идут независимо от остальных протоколов USB, поэтому никаких функциональных потерь не происходит.

Для подключения устройств с портами предыдущих USB Type и другими интерфейсами понадобятся переходники. Для HDMI, VGA, DVI или DisplayPort используются активные USB-адаптеры, то есть дополнительно укомплектованные полупроводником (чипом). Последний контролирует стабильность соединения по всей длине кабеля.

При работе с Thunderbolt 3, оснащенным портом USB Type-C, информация может направляться из точки в точку в темпе до 40 Гбит/с. Конечно, такая скорость появляется только при идеальных условиях. Большое значение имеет длина кабеля USB. Если она превышает 45 см (18″), передача данных будет не такой быстрой, хотя и это намного лучше стандартных 10 Гбит/с. Кроме того, активный кабель USB обеспечивает вдвое большую скорость по сравнению с пассивным.

Новая версия Type C 2.1 USB – это что

Весной 2021 года компания USB-IF представила новый стандарт Type C 2.1. Главное отличие кабеля от стандартного в повышенной мощности и возможности заряжать оборудование без применения адаптера. Такая продукция в обязательном порядке будет маркироваться буквами EPR. Эта аббревиатура в переводе означает «расширенный диапазон мощности». Основные характеристики кабеля USB:

• мощность – 240 Вт;
• сила тока – до 5 А;
• напряжение – от 53,65 В;
• скорость соединения – до 10 Гбит/с.

Увеличение мощности почти в 2,5 раза позволяет обеспечить качественное USB-питание ноутбуков, мониторов с большой диагональю, струйных принтеров и многих других устройств, усиленно потребляющих энергию. Для решения таких задач, как зарядка персонального игрового компьютера, этого не хватит, но прогресс все равно впечатляет.

До этого момента максимум, на который могли рассчитывать пользователи кабелей USB, достигал 130 Вт. Добиться подобной мощности помогал специальный адаптер питания. Обычно такое устройство поставляется в комплекте с несъемным шнуром, чтобы избежать последствий неправильного подсоединения.

Советы для покупателей

Стандарт Type C предоставляет пользователям куда больше возможностей, чем предыдущие USB Type. Это и высокая скорость передачи данных, и дополнительная энергия для зарядки, и упрощение работы с мультимедиа. Однако покупка такого кабеля требует определенных умственных усилий. Конечно, всегда можно обратиться за консультацией к продавцу, но не стоит забывать, что задача последнего – продать более дорогой вариант. То есть товар соответствует всем требованиям, но не исключено, что была менее затратная альтернатива.

Для начала следует определиться с целями и ожиданиями от кабеля USB. Несколько советов по выбору:

• если нужно зарядное устройство, лучше приобрести оригинальный шнур USB C на сайте производителя оборудования;
• при выборе провода для подключения внешнего устройства подойдет любой USB-кабель, выпущенный известным брендом;
• если требования к скорости и качеству изображения высоки, более эффективными станут короткие активные шнуры.

На рынке хватает кабелей USB, адаптеров и переходников, предлагаемых намного дешевле, чем продукция известных производителей. В большинстве своем эти аксессуары имеют китайское происхождение. Если речь идет о передаче данных, покупатель рискует только тем, что качество окажется ниже ожидаемого. Худшее, что может случиться, – понадобится замена шнура Type C. А вот покупка сомнительной USB-зарядки не так редко завершается выходом дорогостоящей техники из строя. Экономия незначительной суммы (ведь речь идет об USB-аксессуаре, а не оборудовании) может увеличить расходы во много раз.
